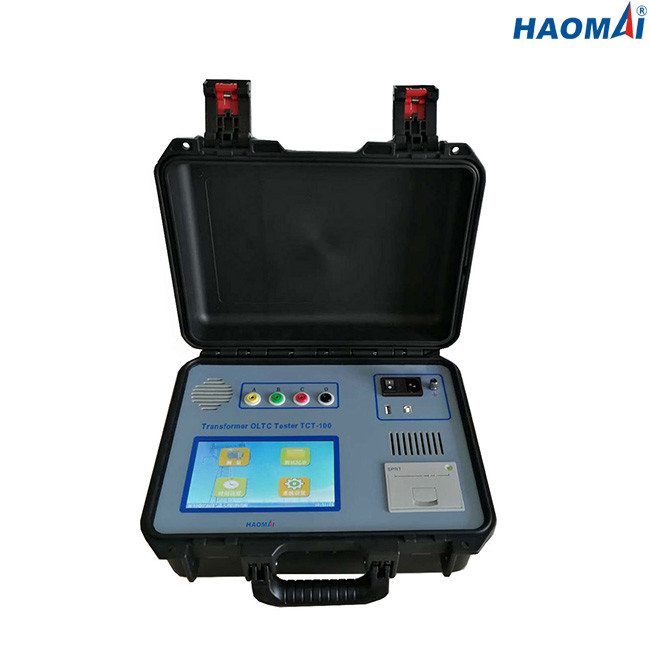

Tester przełącznika zaczepów transformatora OLTC pod obciążeniem 0-320 ms Ultraprzenośny

Tester PPZ transformatora

Model: TCT-100

Możliwość testowania przełącznika zaczepów pod obciążeniem transformatorów mocy

Transformer OLTC Tester TCT-100 służy do pomiaru przebiegu przejścia, czasu przejścia, rezystancji przejścia i trójfazowej synchronizacji przełącznika zaczepów pod obciążeniem transformatorów mocy.

Główne cechy

1) Potrafi zmierzyć przebieg przejścia, czas przejścia, rezystancję przejścia i synchronizację trójfazową

2) ekran dotykowy do obsługi

3) Szybka konwersja A/D

4) szybkie próbkowanie 100 kHz

5) Niezależne źródło napięcia i źródło prądu stałego

6) Możliwość pobrania wyników testów przez interfejs USB

7) Możliwość drukowania wyników testu bezpośrednio za pomocą wbudowanej drukarki

Dane techniczne

◇Prąd wyjściowy: 1A, 0,5A, 0,2A

◇Pomiar czasu przejścia

●zakres: 0-320ms

●dokładność: ±0,1% odczytu ±0,2ms

◇Pomiar rezystancji przejścia

●zakres: 0,3Ω-20Ω @ 1A

5Ω-40Ω @ 0.5A

20Ω-100Ω @ 0,2A

●dokładność: ±5% odczytu ±0,1Ω

◇Napięcie w obwodzie otwartym: 24 V

◇7-calowy ekran LCD do wyświetlania

◇Interfejs USB do pobierania wyników testów

◇Możliwość zapisywania wyników testów na pokładzie

◇Wbudowana drukarka do bezpośredniego drukowania wyników testów

◇Zasilanie: AC220V/230V±10%, 50Hz/60Hz

◇Wymiar: 340x245x210mm (13,39x9,65x8,27 cala)

◇Waga: 7 kg (15,43 funta)

◇Warunki środowiskowe

temperatura przechowywania: -20 ℃ ~ 60 ℃

wilgotność: <90%

temperatura pracy: -10 ℃ ~ 50 ℃

◇Kwalifikacje bezpieczeństwa i EMC

Bezpieczeństwo: zaprojektowane zgodnie z normą IEC61010-1

EMC: przemysł lekki IEC 61326

Tester PPZ transformatorów TCT-100 jest niezawodnym narzędziem do testowania przełączników zaczepów pod obciążeniem transformatorów mocy.
