| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HAOMAI |
| Orzecznictwo: | ISO9001:2015, Type Test Report, Calibration Report |
| Numer modelu: | RELAYSTAR-7000 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiation |
| Szczegóły pakowania: | Skrzynia transportowa + Skrzynia ze sklejki |
| Czas dostawy: | 5-10 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 400 zestawów miesięcznie |
| Nazwa produktu: | Zestaw do testowania przekaźników zabezpieczających, zestaw do testowania przekaźników, system testo | Wyjście prądowe: | 6x0…30A |
|---|---|---|---|
| Wyjście napięciowe: | 6x0…150V | Dokładność wyjściowa: | ≤0,1% dla wyjścia AC |
| Testowanie IEC 61850: | dostępny | Operacja: | tryb lokalny + tryb PC |
| High Light: | 6-kanałowy zestaw do wstrzykiwania prądu wtórnego,zestaw do wstrzykiwania prądu wtórnego 30A,uniwersalny zestaw testowy przekaźników wielofazowych |
||

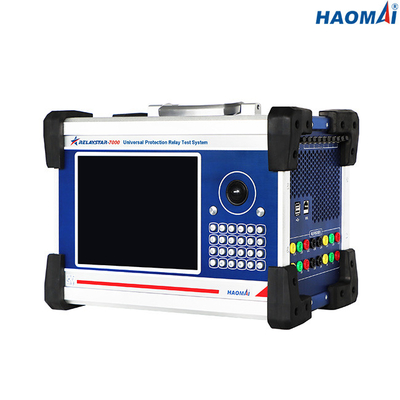

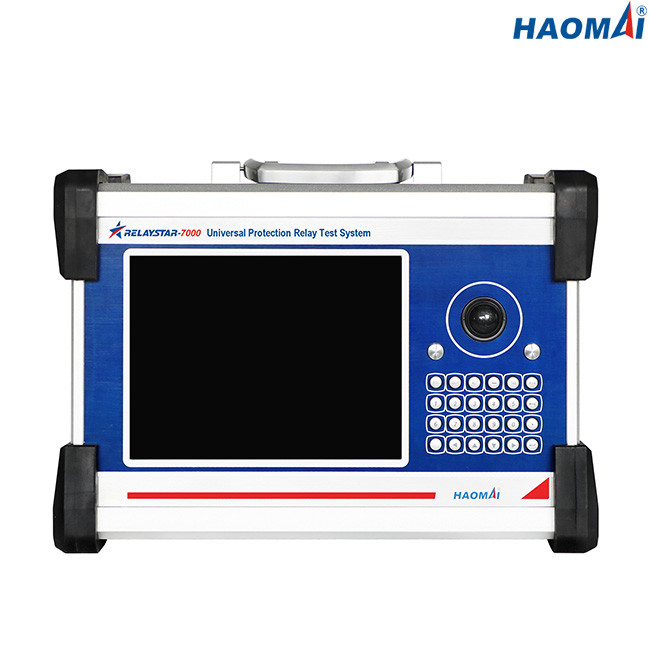

Uniwersalny zestaw testowy do wtórnego wtrysku
Model: RELAYSTAR-7000
RELAYSTAR-7000 to wielofazowy tester z wtryskiem wtórnym, który może wyprowadzić 6 kanałów prądu i 6 kanałów napięcia do testowania przekaźników ochronnych elektromechanicznych, półprzewodnikowych i mikroprocesorowych.
Interfejs IEC61850 dla RELAYSTAR-7000 jest wymagany do testowania przekaźników z protokołem komunikacyjnym podstacji opartym na sieci Ethernet.
Wbudowany moduł synchronizatora GPS umożliwia synchronizację startu testu dwóch jednostek RELAYSTAR-7000.
Główne cechy
1) Testowanie wszelkiego rodzaju przekaźników zabezpieczeniowych: elektromechanicznych, półprzewodnikowych, mikroprocesorowych numerycznych i IEC61850
2) Sterowanie ręczne z kolorowym wyświetlaczem
3) jednocześnie dostępne: 6 kanałów prądu i 6 kanałów napięcia;
4) Wyjścia wysokoprądowe: 6 x 30 A, 3 x 60 A, 1 x 180 A
5) Interfejs protokołu IEC61850
6) interfejs USB i Ethernet
7) Test od końca do końca z GPS lub IRIG-B
8) Najwyższa jakość, bezpieczeństwo i niezawodność
Dane techniczne
Ogólne wyjścia prądowe i napięciowe
| Prąd generatora | Zakres ustawień | 6-fazowe AC(LN): 6x0…30A |
| DC(LN): 6x0…±10 A | ||
| Moc | 6-fazowe AC(LN): 6x450VA przy 30A | |
| DC(LN): 6x120VA przy 10A | ||
| Dokładność | AC:±1mA (≤0,2A), ≤0,1% (0,2~30A) | |
| Prąd stały: ±5mA (0,2~0,5A), ≤0,2% (0,5~10A) | ||
| Rezolucja | 1mA | |
| Generator napięcia | Zakres ustawień | 6-fazowe AC(LN): 6x0…150V |
| DC(LN): 6x0…±160V | ||
| Moc | 6-fazowe AC(LN): 6x80VA przy 150V | |
| DC(LN): 6x80VA przy 160V | ||
| Dokładność | AC:±2mV (0,2~2V), ≤0,1% (2~150V) | |
| Prąd stały: ±10mV (0,5~5V), ≤0,2% (5~160V) | ||
| Rezolucja | 1mV | |
| Ogólne generatory | Częstotliwość | zakres: 0~1200Hz |
| dokładność:<1mHz(0~65Hz), <10mHz(65~450Hz),<20mHz(450~1200Hz) | ||
| rozdzielczość: 0,001 Hz | ||
| Faza | zakres: -360 ° ~ + 360 ° | |
| dokładność: 0,1° | ||
| rozdzielczość: 0,01° | ||
| Harmoniczny | kolejność superpozycji: 2 ~ 24 razy | |
| zniekształcenie: ≤0,5% |
Interfejsy komunikacyjne Ethernet
| Tryb | 10/100Base-TX (10/100Mbit, skrętka, auto-crossover) |
| Numer portu | 2 |
| Rodzaj interfejsu | RJ45 |
| Wskaźnik stanu | Światła ledowe |
Interfejsy komunikacji światłowodowej
| Tryb | 100Base-FX (100Mbit, światłowód, pełny dupleks) |
| Numer portu | 8 |
| Rodzaj interfejsu | LC |
| Rodzaj włókna | 62,5/125μm (włókno wielomodowe) |
| Długość fali | 1310nm |
| Odległość transmisji | >1km |
| Wskaźnik stanu | Światła ledowe |
Interfejsy FT3
| Numer portu | 9 (8 do nadawania, 1 do odbioru) |
| Rodzaj interfejsu | ST |
| Rodzaj włókna | 62,5/125μm (włókno wielomodowe) |
| Długość fali | 850nm |
Wejścia binarne
| Numer | 8 |
| Rodzaj | styk bezpotencjałowy lub styk jałowy (automatyczna identyfikacja) |
| Charakterystyka progowa | „0”: 0~6V;„1”: 12 V (250 V) |
Wyjścia binarne
| Numer | 4 |
| Rodzaj | bezczynny kontakt |
| Zdolność przerwania | 250VAC/0,5A;250VDC/0.2A |
Wbudowany monitoring i nagrywanie
| Monitorowanie | wyjścia prądowe i napięciowe |
| Nagranie | wyjścia analogowe, stan wejść/wyjść binarnych |
| Tryb | monitorowanie w czasie rzeczywistym, nie jest wymagane okablowanie zewnętrzne |
| Długość nagrania | nieograniczony (do zapełnienia pamięci wewnętrznej) |
Zasilacz
| Znamionowe napięcie wejściowe | dostosowane (AC230V/120V±10%, 1-fazowe) |
| Częstotliwość nominalna | 50/60 Hz |
| Prąd znamionowy | 10A przy 230V / 12A przy 120V |
| Połączenie | Standardowe gniazdo AC (IEC 60320) |
Warunki środowiska
| Operacja Temperatura | 0 ... +50 °C (+32 ... +122 °F) |
| Temperatura przechowywania | -25 ... +70 °C (-13 ... +158 °F) |
| Zakres wilgotności | wilgotność względna 5 ... 95%, bez kondensacji |
| Wibracja | IEC 60068-2-6 (20m/s2 przy 10...150 Hz) |
Różnorodny
| Waga | 19,5 kg (42,99 funta) |
| Wymiary (szer. x wys. x gł., bez uchwytu) | 405 × 295 × 250 mm (15,94 x 11,61 x 9,84 cala) |
Uniwersalny zestaw testowy wtórnego wtrysku RELAYSTAR-7000 jest preferowanym wyborem dla inżynierów testowych w przypadkach, gdy zabezpieczenia i urządzenia IED oparte na numeracji i komunikacji.
Symulacja IEC 61850 GOOSE RELAYSTAR-7000A: mapowanie wyjść binarnych do atrybutów danych w opublikowanych komunikatach GOOSE.
Uniwersalny zestaw testowy wtórnego wtrysku RELAYSTAR-7000A może publikować wartości próbkowane zgodnie z normą IEC 61850 zgodnie z „Wytycznymi implementacji interfejsu cyfrowego do transformatorów przyrządowych wykorzystujących IEC 61850-9-2” Międzynarodowej Grupy Użytkowników UCA
Uniwersalne zestawy testowe do wtórnego wtrysku HAOMAI są szeroko stosowane w sieci energetycznej, petrochemii, hutnictwie, kolejnictwie, kopalniach węgla, instytutach badawczych i wszelkiego rodzaju dużych fabrykach lub przedsiębiorstwach.
