| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HAOMAI |
| Orzecznictwo: | ISO9001:2015, Calibration Report |
| Numer modelu: | RELAYSTAR-S60 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiation |
| Szczegóły pakowania: | Skrzynia transportowa + Skrzynia ze sklejki |
| Czas dostawy: | 10-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 400 zestawów miesięcznie |
| Nazwa produktu: | Tester przekaźników, zestaw do testowania przekaźników, zestaw do testowania wtórnego wtrysku | Wyjście prądowe: | 6x0…30A |
|---|---|---|---|
| Wyjście napięciowe: | 6x0…150V | Dokładność wyjściowa: | ≤0,1% dla wyjścia AC |
| Operacja: | tryb lokalny + tryb PC | Waga: | 10,6 kg (26,37 funta) |
| High Light: | Ultraprzenośny system testowania przekaźników,lekki system testowania przekaźników,sprzęt do testowania przekaźników ochronnych IEC 61010-1 |
||

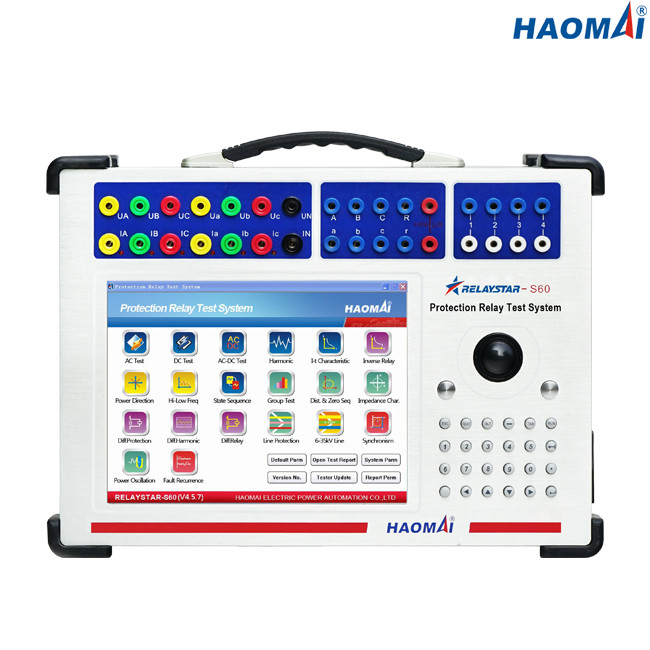

Ultraprzenośny sześciofazowy system testowania przekaźników
Model: RELAYSTAR-S60
RELAYSTAR-S60 to ultraprzenośny system testowania przekaźników zabezpieczeniowych, który zapewnia weryfikację wydajności przekaźników elektromechanicznych, półprzewodnikowych i mikroprocesorowych w ich instalacjach operacyjnych.
RELAYSTAR-S60 to wytrzymały zestaw testowy odpowiedni do testowania różnych przekaźników ochronnych działających zarówno w środowiskach wewnętrznych, jak i zewnętrznych.Ergonomiczna konstrukcja urządzenia i intuicyjny układ panelu sterowania sprawiają, że jest ono idealne dla początkujących użytkowników, którzy mają niewielkie przeszkolenie lub nie mają go wcale.
Główne cechy:
1) Wyjście 6-fazowe (6×30A) + 6-fazowe napięcie (6×150V)
2) Wbudowany komputer przemysłowy z 10,4-calowym ekranem LCD
3) Wygodny wyświetlacz na przednim panelu wskazuje aktywne amplitudy napięcia/prądu i wartości fazowe podczas testowania
4) Testowanie analogowe urządzeń zabezpieczających 1A i 5A
5) Przeprowadź symulację stanu i testy przejściowe
6) Przeglądarka i odtwarzanie COMTRADE
7) Niższa waga: tylko 10,6 kg (26,37 funta)
Dane techniczne
Prąd generatora
| Zakres ustawień | 6-fazowy AC(LN) | 6x0…30A |
| AC trójfazowy (LN) | 3x0…60A | |
| 1-fazowy AC (LL-LN) | 1x0…180A | |
| DC(LN) | 6x0…±10 A | |
| Moc | 6-fazowy AC(LN) | 6x200VA przy 30A |
| AC trójfazowy (LN) | 3x300VA przy 60A | |
| 1-fazowy AC (LL-LN) | 1x600VA przy 180A | |
| DC(LN) | 6x100VA przy 10A | |
| Dokładność | AC: ±1mA (≤0,2A), ≤0,1% (0,2~30A) | |
| Prąd stały: ±5mA (0,2~0,5A), ≤0,2% (0,5~10A) | ||
| Rezolucja | 1mA | |
Generator napięcia
| Zakres ustawień | 6-fazowy AC(LN) | 6x0…150V |
| AC trójfazowy (LN) | 3x0…300V | |
| DC(LN) | 6x0…±160V | |
| Moc | 6-fazowy AC(LN) | 6x60VA przy 150V |
| AC trójfazowy (LN) | 3x100VA przy 300V | |
| DC(LN) | 6x60VA przy 160V | |
| Dokładność | AC: ±2mV (0,2~2V), ≤0,1% (2~150V) | |
| Prąd stały: ±10mV (0,5~5V), ≤0,2% (5~160V) | ||
| Rezolucja | 1mV | |
Wejścia binarne
| Numer | 8 |
| Charakterystyka wejściowa | kontakt jałowy lub kontakt bezpotencjałowy |
| Charakterystyka progowa | „0”:0÷6V;„1”: 12 V (250 V) |
| Maks.Czas pomiaru | 999999,999 s |
| Dokładność czasu | ±1ms |
| Rozdzielczość czasu | 1ms |
Wyjścia binarne
| Numer | 4 |
| Rodzaj | bezczynny kontakt |
| Zdolność przerwania | 250VAC/0,5A, 250VDC/0,2A |
Ogólne generatory
| Częstotliwość | zakres: 0~1200Hz |
| dokładność:<1mHz(0~65Hz);<10mHz(65~450Hz);<20mHz(450~1200Hz) | |
| rozdzielczość: 0,001 Hz | |
| Faza | zakres: -360 ° ~ + 360 ° |
| dokładność: 0,1° | |
| rozdzielczość: 0,01° | |
| Harmoniczny | kolejność superpozycji: 2 ~ 24 razy |
| zniekształcenie: ≤0,5% |
Zasilacz
| Znamionowe napięcie wejściowe | dostosowane (AC 220V/230V/120V±10%, 1-fazowe) |
| Częstotliwość nominalna | 50/60 Hz |
| Prąd znamionowy | 10A przy 230V / 12A przy 115V |
| Połączenie | standardowe gniazdo AC (IEC 60320) |
Warunki środowiska
| Operacja Temperatura | 0 ... +50 °C (+32 ... +122 °F) |
| Temperatura przechowywania | -25 ... +70 °C (-13 ... +158 °F) |
| Zakres wilgotności | wilgotność względna 5 ... 95%, bez kondensacji |
| Wibracja | IEC 60068-2-6 (20m/s2 przy 10...150 Hz) |
Różnorodny
| Waga | 10,6 kg (26,37 funta) |
| Wymiary (szer. x wys. x gł., bez uchwytu) | 350 × 250 × 120 mm (13,78x9,84x4,72 cala) |
| Port połączenia | 2 porty USB2.0, 1 port Ethernet |
Normy bezpieczeństwa, kompatybilność elektromagnetyczna
| EMC | Produkt jest zgodny z dyrektywą kompatybilności elektromagnetycznej (EMC) 2004/108/WE (zgodny z CE) |
| IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3 | |
| Bezpieczeństwo | Produkt jest zgodny z dyrektywą niskonapięciową 2006/95/WE (zgodny z CE). |
| IEC 61010-1 |
Ultraprzenośny sześciofazowy system testowania przekaźników RELAYSTAR-S60 to doskonały wybór dla inżynierów zajmujących się testowaniem i uruchamianiem w celu wykonywania testów przekaźników zabezpieczeniowych na miejscu.
Ultraprzenośny sześciofazowy system testowania przekaźników RELAYSTAR-S60 jest dość wygodny do przenoszenia dla użytkowników ze względu na bardzo mały rozmiar i znacznie niższą wagę 10,6 kg (26,37 funta).
Ultraprzenośny sześciofazowy system testowania przekaźników RELAYSTAR-S60 jest w stanie przetestować wszystkie generacje i typy przekaźników zabezpieczeniowych zgodnie z poniższymi wymaganiami ANSI/IEEE.
| Nr ANSI / IEEE | Nazwa urządzenia lub funkcji |
| 2 | Opóźnienie wpatrywania się |
| 3 | Przekaźnik kontrolny lub blokujący |
| 7 | Przekaźnik szybkości zmiany |
| 13 | Urządzenie prędkości synchronicznej |
| 15 | Prędkość lub częstotliwość, urządzenie dopasowujące |
| 16 | Urządzenie do transmisji danych |
| 18 | Urządzenie przyspieszające lub zwalniające |
| 21 | Przekaźnik odległości |
| 24 | Przekaźnik woltów na herc |
| 25 | Urządzenie synchronizujące lub sprawdzające synchronizację |
| 27 | Przekaźnik podnapięciowy |
| 30 | Przekaźnik sygnalizacyjny |
| 32 | Kierunkowy przekaźnik mocy |
| 36 | Urządzenie do pomiaru polaryzacji lub napięcia polaryzującego |
| 37 | Przekaźnik podprądowy lub podmocowy |
| 40 | Przekaźnik polowy |
| 44 | Przekaźnik uruchamiania sekwencji jednostki |
| 46 | Przekaźnik prądu odwróconej fazy lub równoważenia faz |
| 47 | Przekaźnik napięciowy kolejności faz |
| 48 | Przekaźnik niekompletnej sekwencji |
| 50 | Chwilowe przetężenie lub przekaźnik szybkości narastania |
| 51 | Przekaźnik nadprądowy AC czasu |
| 55 | Przekaźnik współczynnika mocy |
| 59 | Przekaźnik przepięciowy |
| 60 | Przekaźnik równoważący napięcie lub prąd |
| 62 | Opóźnienie czasowe zatrzymania lub otwarcia przekaźnika |
| 66 | Urządzenie do nacinania lub joggingu |
| 67 | Kierunkowy przekaźnik nadprądowy AC |
| 68 | Przekaźnik pozakrokowy lub blokujący |
| 69 | Tolerancyjne urządzenie sterujące |
| 74 | Przekaźnik alarmowy |
| 76 | Przekaźnik prądu stałego |
| 77 | Urządzenie telemetryczne |
| 78 | Przekaźnik pomiaru kąta fazowego |
| 79 | Przekaźnik zamykający AC |
| 81 | Przekaźnik częstotliwości |
| 82 | Przekaźnik ponownego załączania mierzący obciążenie DC |
| 83 | Automatyczne sterowanie selektywne lub przekaźnik transferowy |
| 85 | Przekaźnik odbiorczy z przewodem nośnym lub pilotowym |
| 86 | Przekaźnik blokujący |
| 87 | Różnicowy przekaźnik ochronny |
| 91 | Przekaźnik kierunkowy napięcia |
| 92 | Przekaźnik kierunkowy napięcia i mocy |
| 94 | Przekaźnik wyzwalający lub wyzwalający |
| -- | Jednostka pomiaru fazora |
| -- | Monitor jakości energii |
