50,27 Lb Zestaw testowy transformatora mocy Tan Delta 12kV wielofazowy

System testowania pojemności i współczynnika rozpraszania

Model: TDC3100

System testowy pojemności i mocy/rozproszenia TDC3100, a mianowicie zestaw testowy C&DF, to potężny system testowy do analizy stanu izolacji sprzętu wysokiego napięcia poprzez pomiar współczynnika mocy/rozproszenia i pojemności.

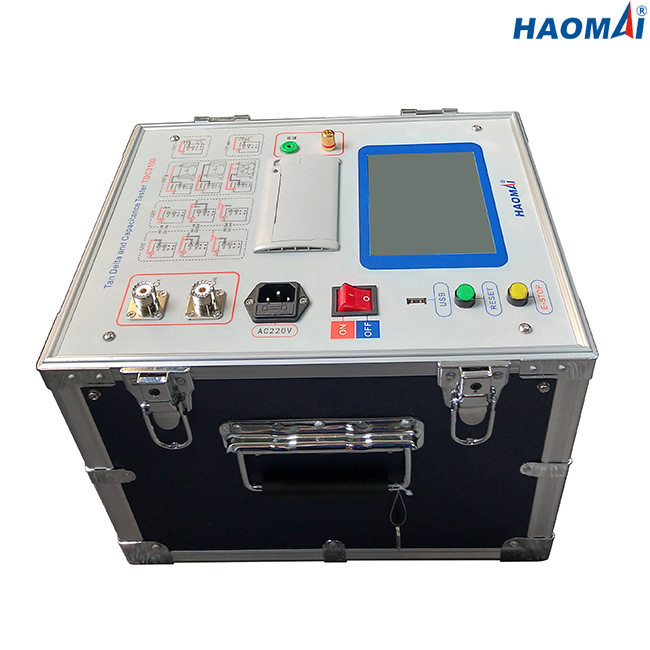

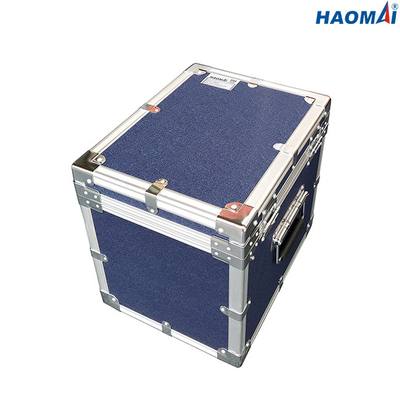

System testowania pojemności i mocy/współczynnika rozpraszania TDC3100 waży 22,8 kg (50,27 funta), co ułatwia transport do miejsca testowania.Ekran dotykowy na panelu TDC3100 sprawia, że ​​obsługa jest łatwiejsza i szybsza.

Główne cechy

1) Norma testowa: IEC60247

2) Tryb testowy do wyboru: UST, GST, GSTg

3) Pomiar współczynnika mocy izolacji/współczynnika rozproszenia 10 kV (tan∂)

4) Pomiar pojemności do 60 nF przy 12 kV

5) Dostępny test współczynnika CVT (odpowiedni dla CVT o klasie dokładności 1.0 lub 3.0)

6) obwody przeciwzakłóceniowe do testowania w warunkach silnych zakłóceń lub szumów;

7) ekran dotykowy dla łatwej i szybkiej obsługi

8) Wbudowana drukarka termiczna do bezpośredniego drukowania wyników testu

Dane techniczne

●Standard testowy: IEC60247

●Wewnętrzne wyjście HV: 0,5~12kV

Dokładność wyjściowa: ± (odczyt × 1%)

Rozdzielczość: 100 V

Maksymalny prąd wyjściowy: 200mA

Pojemność: 2000VA

●Źródło zasilania samowzbudzenia: AC 0~50V/15A

●Pomiar współczynnika rozproszenia (tgδ)

Zakres pomiarowy: bez limitu

Dokładność: ±(odczyt×1%+0,040%)

Rozdzielczość: 0,001%

●Pomiar pojemności (Cx)

Zakres pomiarowy: 15pF < Cx < 300nF

Cx < 60nF @12kV

Cx < 150nF @5kV

Cx < 300nF @1kV

Cx <300nF dla testu CVT

Dokładność: ±(odczyt×1%+1,00pF)

Rozdzielczość: 0,001 pF (4 ważne cyfrowe)

● Test współczynnika CVT (odpowiedni dla CVT o klasie dokładności 1.0 lub 3.0)

Zakres pomiarowy: 10 ~ 10000

Dokładność: 1%

●Częstotliwość

Pojedyncza częstotliwość: 50Hz lub 60Hz

Zmienna częstotliwość: 45Hz/55Hz, 47,5Hz/52,5Hz, 55Hz/65Hz, 57,5Hz/62,5Hz

●Wbudowana drukarka termiczna do drukowania wyników testów

●Interfejs USB do przechowywania wyników testów

● Przechowywanie danych: w testerze można zapisać 200 wyników testów

● Zasilanie: dostosowane (AC 220V/230V/120V/127V±10%, 1-fazowe), 50Hz/60Hz

●Warunki środowiskowe

Temperatura przechowywania: -20 ℃ ~ 60 ℃

Temperatura pracy: -10 ℃ ~ 50 ℃

Wilgotność: <90%

●Różne

Wymiar hosta:350x270mx270mm (13,78x10,62x10,63 cala)

Waga hosta: 22,8 kg (50,27 funta)

●Kwalifikacje bezpieczeństwa i EMC

Bezpieczeństwo: zaprojektowane zgodnie z normą IEC61010-1

EMC: przemysł lekki IEC 61326

System testowy pojemności i mocy/współczynnika rozpraszania TDC3100 (zestaw testowy C&DF) TDC3100 jest niezawodnym przyrządem testowym do testowania współczynnika stratności (tgδ), współczynnika mocy (PF) i pojemności (Cx) transformatorów, wyłączników automatycznych, maszyn wirujących, kabli, CVT itp. ...
