| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HAOMAI |
| Orzecznictwo: | ISO9001:2015, Type Test Report, Calibration Report |
| Numer modelu: | RELAYSTAR-1600 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiation |
| Szczegóły pakowania: | Skrzynia transportowa + Skrzynia ze sklejki |
| Czas dostawy: | 5-10 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 400 zestawów miesięcznie |
| Nazwa produktu: | Tester przekaźników, zestaw do testowania przekaźników, zestaw do testowania wtórnego wtrysku | Wyjście prądowe: | 6x0…40A |
|---|---|---|---|
| Wyjście napięciowe: | 6x0…150V | Dokładność wyjściowa: | ≤0,1% dla wyjścia AC |
| Max. Maks. output power moc wyjściowa: | 1x1000VA przy 240A | Operacja: | tryb lokalny + tryb PC |
| High Light: | Wielofunkcyjny tester przekaźników zabezpieczających,tester przekaźników zabezpieczających 40A,system testowania przekaźników TFT |
||

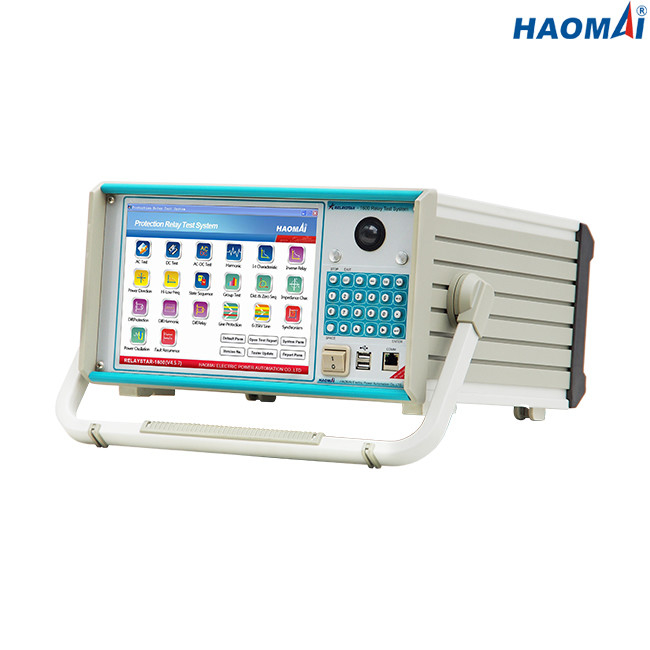

Wielofunkcyjny sześciofazowy zestaw testowy przekaźnika zabezpieczającego
Model: RELAYSTAR-1600
Sześciofazowy tester przekaźników zabezpieczeniowych RELAYSTAR-1600 jest wielofunkcyjnym testerem z 6 kanałami wyjścia prądowego i 6 kanałami wyjścia napięciowego, przeznaczonym głównie do wtórnego testowania przekaźników zabezpieczeniowych.Można testować praktycznie wszystkie typy przekaźników zabezpieczeniowych, takie jak przekaźniki elektromechaniczne, półprzewodnikowe i mikroprocesorowe.
Wielofunkcyjny sześciofazowy zestaw testowy przekaźników zabezpieczających RELAYSTAR-1600 ma możliwość ręcznego sterowania za pomocą wbudowanego komputera przemysłowego i pełnokolorowego ekranu TFT LCD, co pozwala użytkownikowi szybko i łatwo wykonywać ręczne, stacjonarne i dynamiczne testy, a także za pomocą wbudowanych wstępnie ustawionych modułów testowych dla najpopularniejszych przekaźników.
Wielofunkcyjny, sześciofazowy zestaw testowy przekaźnika zabezpieczającego RELAYSTAR-1600 może być zsynchronizowany w celu przeprowadzenia kompleksowego testowania z zestawami testowymi przydzielonymi do różnych podstacji za pomocą wbudowanego GPS.
Główne cechy
1) 6-fazowe wyjścia prądowe (6×40A) + 6-fazowe napięciowe (6×150V)
2) Wbudowany komputer przemysłowy z 10,4-calowym ekranem LCD
3) Dostępny jest zarówno test lokalny, jak i test zdalny PC
4) Wysoka moc wyjściowa 1x1000VA przy 240A
5) Wbudowany monitoring i nagrywanie
6) Test od końca do końca z wbudowanym GPS
7) Zmienny symulator baterii
8) W pełni funkcjonalne oprogramowanie testowe RELAYSTAR
9) Obiekt importu i eksportu RIO
10) Automatyczne tworzenie raportu z testów
Dane techniczne
Prąd generatora
| Zakres ustawień | 6-fazowy AC(LN) | 6x0…40A |
| AC trójfazowy (LN) | 3x0…80A | |
| 1-fazowy AC (LL-LN) | 1x0…240A | |
| DC(LN) | 6x0…±20 A | |
| Moc | 6-fazowy AC(LN) | 6x300VA przy 40A |
| AC trójfazowy (LN) | 3x450VA przy 80A | |
| 1-fazowy AC (LL-LN) | 1x1000VA przy 240A | |
| DC(LN) | 6x120VA przy 20A | |
| Dokładność | AC: ±1mA (≤0,2A), ≤0,1% (0,2~40A) | |
| Prąd stały: ±5mA (0,2~0,5A), ≤0,2% (0,5~20A) | ||
| Rezolucja | 1mA | |
Generator napięcia
| Zakres ustawień | 6-fazowy AC(LN) | 6x0…150V |
| AC trójfazowy (LN) | 3x0…300V | |
| DC(LN) | 6x0…±175V | |
| Moc | 6-fazowy AC(LN) | 6x80VA przy 150V |
| AC trójfazowy (LN) | 3x100VA przy 300V | |
| DC(LN) | 6x80VA przy 175V | |
| Dokładność | AC: ±2mV (0,2~2V), ≤0,1% (2~150V) | |
| Prąd stały: ±10mV (0,5~5V), ≤0,2% (5~175V) | ||
| Rezolucja | 1mV | |
Pomocnicze zasilanie prądem stałym
| Zakres napięcia | 110 V/220 V (maks. 1,5 A) |
| Moc | maks.165VA/330VA |
Wejścia binarne
| Numer | 10 |
| Charakterystyka wejściowa | kontakt jałowy lub kontakt bezpotencjałowy |
| Charakterystyka progowa | „0”:0÷6V;„1”: 12 V (250 V) |
| Maks.Czas pomiaru | 999999,999 s |
| Dokładność czasu | ±1ms |
| Rozdzielczość czasu | 1ms |
Wyjścia binarne
| Numer | 8 |
| Rodzaj | bezczynny kontakt |
| Zdolność przerwania | 250VAC/0,5A, 250VDC/0,2A |
Wbudowany monitoring i nagrywanie
| Monitorowanie | wyjścia prądowe i napięciowe |
| Nagranie | wyjścia analogowe, stan wejść/wyjść binarnych |
| Tryb | monitorowanie w czasie rzeczywistym, nie jest wymagane okablowanie zewnętrzne |
| Długość nagrania | nieograniczony (do zapełnienia pamięci wewnętrznej) |
Ogólne generatory
| Częstotliwość | zakres: 0~1200Hz |
| dokładność:<1mHz(0~65Hz);<10mHz(65~450Hz);<20mHz(450~1200Hz) | |
| rozdzielczość: 0,001 Hz | |
| Faza | zakres: -360 ° ~ + 360 ° |
| dokładność: 0,1° | |
| rozdzielczość: 0,01° | |
| Harmoniczny | kolejność superpozycji: 2 ~ 24 razy |
| zniekształcenie: ≤0,5% |
Zasilacz
| Znamionowe napięcie wejściowe | dostosowane (AC 220V/230V/120V±10%, 1-fazowe) |
| Częstotliwość nominalna | 50/60 Hz |
| Prąd znamionowy | 10A przy 230V / 12A przy 115V |
| Połączenie | standardowe gniazdo AC (IEC 60320) |
Warunki środowiska
| Operacja Temperatura | 0 ... +50 °C (+32 ... +122 °F) |
| Temperatura przechowywania | -25 ... +70 °C (-13 ... +158 °F) |
| Zakres wilgotności | wilgotność względna 5 ... 95%, bez kondensacji |
| Wibracja | IEC 60068-2-6 (20m/s2 przy 10...150 Hz) |
Różnorodny
| Waga | 18 kg (39,68 funta) |
| Wymiary (szer. x wys. x gł., bez uchwytu) | 420 × 360 × 210 mm (16,54x14,17x8,27 cala) |
| Port połączenia | 2 porty USB2.0, 1 port Ethernet |
Wielofunkcyjny sześciofazowy tester przekaźników zabezpieczających RELAYSTAR-1600 zapewnia doskonałą ochronę.Wszystkie wyjścia prądowe i napięciowe są w pełni odporne na przeciążenia i zwarcie oraz zabezpieczone przed zewnętrznymi sygnałami przejściowymi wysokiego napięcia i przegrzaniem.
Wielofunkcyjny sześciofazowy zestaw testowy przekaźników zabezpieczających RELAYSTAR-1600 jest preferowanym wyborem dla inżynierów testujących w przypadkach, gdy wymagana jest doskonała przenośność i wystarczający jest prąd 6-fazowy do 40A.
Wielofunkcyjny sześciofazowy zestaw testowy przekaźników zabezpieczeniowych RELAYSTAR-1600 może być używany do testowania przekaźników zabezpieczeniowych GE MULTILIN pokazanych na poniższych ilustracjach.
