Wielofunkcyjny przenośny analizator jakości energii ISO9001 Intelligent

Przenośny analizator jakości energii

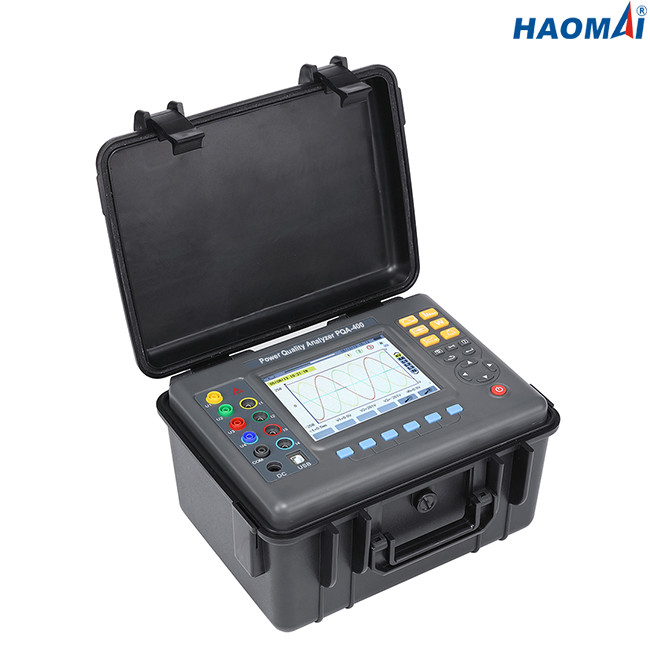

Model: PQA-400
Przenośny analizator jakości energii PQA-400 jest trójfazowym, wielofunkcyjnym, inteligentnym, prostym i kompleksowym przyrządem testowym do pracy człowiek-maszyna.Ma łatwy w użyciu, duży kolorowy wyświetlacz LCD, wysoką rozdzielczość, dwujęzyczny interfejs w języku chińskim i angielskim, obudowę o strukturze pudełka i tak dalej.Może jednocześnie mierzyć prąd 4-kanałowy (prąd trójfazowy ABC i przewód neutralny), napięcie 4-kanałowy (napięcie trójfazowe ABC i napięcie przewodu neutralnego do ziemi), wartość szczytową napięcia prądu, wartość maksymalną/minimalną w okresie, współczynnik asymetrii trójfazowej, krótkotrwałe migotanie napięcia, współczynnik K transformatora, moc czynna, moc bierna, moc pozorna, współczynnik mocy i współczynnik przesunięcia, moc czynna, moc bierna, moc pozorna, całkowite zniekształcenia harmoniczne i harmoniczne itp.;wyświetlanie przebiegu w czasie rzeczywistym, wykresy słupkowe współczynnika harmonicznych aktualnego napięcia;dynamicznie rejestruje chwilową zmianę napięcia prądu, monitoruje prąd rozruchowy, monitoruje parametry mocy i generuje listę alarmów, generuje wykres trendu przez długi czas zapisuje dane testowe.
Przenośny analizator jakości energii PQA-400 wykorzystuje architekturę dwuprocesorową DSP+ARM, DSP odpowiada za akwizycję danych i przetwarzanie algorytmów, ARM odpowiada za protokół komunikacyjny i przetwarzanie interfejsu człowiek-maszyna.Akwizycja sygnału analogowego wykorzystuje dwa 4-kanałowe synchroniczne próbkowanie z 16-bitową rozdzielczością firmy ADI w celu uzyskania najwyższej częstotliwości próbkowania 1MSPS, co zapewnia dokładność i integralność informacji kanału, zapewnia nieprzepuszczanie żadnych przejściowych zmian w sieci energetycznej, i sprawia, że ​​wykrywanie przebiegów przejściowych, nagłych wzrostów i spadków oraz chwilowych zakłóceń jest dokładniejsze.Wbudowana pamięć flash może jednocześnie przechowywać 60 zestawów zrzutów ekranu, 150 zestawów przebiegów przejściowych napięcia/prądu przechwytywania, 12800 zestawów dzienników alarmów, a tryb wykrywania prądu rozruchowego może w sposób ciągły przechwytywać 100s przebiegu prądu rozruchowego.Wbudowana karta pamięci 2G służy do przechowywania długoterminowych zapisów krzywych trendów i jednoczesnego rejestrowania 20 parametrów mocy (opcjonalnie).Może zbierać i rejestrować zapisy krzywych trendów do 300 dni raz na 5 sekund.

Dane techniczne


W obecnych zastosowaniach elektroenergetycznych, ze względu na coraz większe urządzenia elektryczne, coraz bardziej złożony system sieci elektroenergetycznej spowodowany usterką jest coraz bardziej złożony, coraz trudniejszy do usunięcia, a ze względu na rozwój różnych branż do jakość zasilania sieci elektroenergetycznej stawiała coraz wyższe wymagania.
Przenośny analizator jakości energii PQA-400 to przyrząd pomiarowy i analizujący, który może szybciej i dokładniej eliminować złożone awarie systemu elektroenergetycznego oraz bardziej kompleksowo i systematycznie monitorować i utrzymywać parametry jakości energii.
