| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HAOMAI |
| Orzecznictwo: | ISO9001:2015, Calibration Report |
| Numer modelu: | RELAYSTAR-H60 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiation |
| Szczegóły pakowania: | Skrzynia transportowa + Skrzynia ze sklejki |
| Czas dostawy: | 5-10 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 400 zestawów miesięcznie |
| Nazwa produktu: | Zestaw do testowania przekaźników zabezpieczających, zestaw do testowania przekaźników, zestaw do te | Wyjście prądowe: | 6x0…32A |
|---|---|---|---|
| Wyjście napięciowe: | 4x0…300V | Dokładność wyjściowa: | ≤0,05% dla wyjścia AC |
| Test od końca do końca: | przez wbudowany GPS | Operacja: | komputer zewnętrzny |
| High Light: | Zestaw testowy przekaźnika zabezpieczającego 32A,zestaw testowy przekaźnika zabezpieczającego 300 V,zestaw testowy wtórnego wtrysku 14 |
||

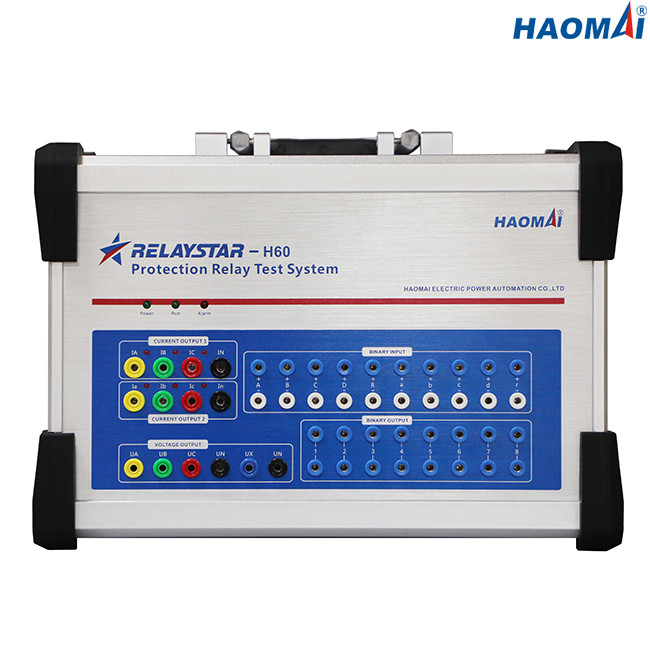

6-fazowy system testowania przekaźników wysokiego napięcia
Model: RELAYSTAR-H60
RELAYSTAR-H60 jest przenośnym 6-fazowym testerem przekaźników do testowania większości typów nowoczesnych wielofunkcyjnych przekaźników zabezpieczeniowych, które mogą wyprowadzać prąd 6-fazowy (6x0…32A) i 4-fazowy napięcie (4x0…300V).
RELAYSTAR-H60 to doskonały wybór, gdy potrzebujesz wyższego napięcia wyjściowego (4-fazowe napięcie AC: 4x0…300V, 4-fazowe napięcie DC: 4x0…±300V).
Wysokonapięciowy 6-fazowy system testowania przekaźników RELAYSTAR-H60 może być również używany jako symulator uszkodzeń, aby zapewnić odpowiednią konfigurację przekaźnika dla określonych zastosowań.Jest to możliwe poprzez importowanie i ponowne generowanie plików zakłóceń przejściowych, często nazywanych plikami COMTRADE.
Główne cechy
1) Wyjście 6-fazowe (6×32A) + 4-fazowe napięcie (4×300V)
2) Wyższa dokładność wyjściowa (≤0,05% dla wyjścia AC)
3) Test od końca do końca za pomocą wbudowanego GPS
4) Wbudowane monitorowanie i nagrywanie przebiegów
5) Obfite wejścia binarne i wyjścia binarne
5) Niezależny Aux.Zasilanie prądem stałym
6) Potężne oprogramowanie testowe RELAYSTAR
Dane techniczne
Prąd generatora
| Zakres ustawień | 6-fazowy AC(LN) | 6x0…32A |
| AC trójfazowy (LN) | 3x0…64A | |
| 1-fazowy AC (LL-LN) | 1x0…192A | |
| DC(LN) | 6x0…±15A | |
| Moc | 6-fazowy AC(LN) | 6x240VA przy 32A |
| AC trójfazowy (LN) | 3x400VA przy 64A | |
| 1-fazowy AC (LL-LN) | 1x750VA przy 192A | |
| DC(LN) | 6x240VA przy 15A | |
| Dokładność | AC: ±2,5mA (≤0,5A), ≤0,05% (0,5~32A) | |
| DC: ≤0,1% | ||
| Rezolucja | 1mA | |
Generator napięcia
| Zakres ustawień | 4-fazowy AC(LN) | 4x0…300V |
| 1-fazowy AC(LL) | 1x0…600V | |
| DC(LN) | 4x0…±300V | |
| Moc | 4-fazowy AC(LN) | 4x80VA przy 300V |
| 1-fazowy AC(LL) | 1x160VA przy 600V | |
| DC(LN) | 4x80VA przy 300V | |
| Dokładność | AC: ±5mV (≤5V), ≤0,05% (5~300V) | |
| DC: ≤0,1% | ||
| Rezolucja | 1mV | |

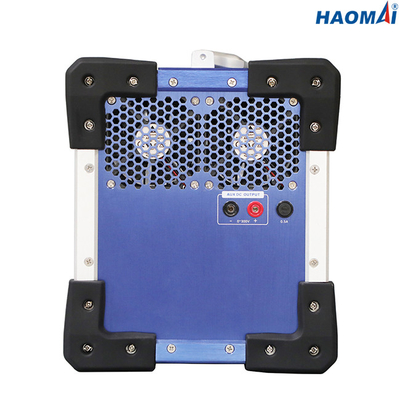

Pomocnicze zasilanie prądem stałym
| Zakres napięcia | 0-300V |
| Dokładność wyjściowa | ≤0,5% |
| Moc | maks.160VA |
Wejścia binarne
| Numer | 10 |
| Charakterystyka wejściowa | kontakt jałowy lub kontakt bezpotencjałowy |
| Charakterystyka progowa | „0”:0-6V;„1”: 11V-250V |
| Maks.Czas pomiaru | 999999,999 s |
| Dokładność czasu | ≤0,1 ms |
| Rozdzielczość czasu | 0.1ms |
Wyjścia binarne
| Numer | 8 |
| Rodzaj | bezczynny kontakt |
| Zdolność przerwania | 250VAC/0,5A, 250VDC/0,2A |
Wejście pomiaru napięcia prądu stałego
| Skala | 0 ... ±10 V |
| Dokładność | błąd < 0,02% rg.typ., < 0,05% rg.gwar. |
Wejście pomiaru prądu stałego
| Skala | 0 ... ±20 mA |
| Dokładność | błąd < 0,02% rg.typ., < 0,05% rg.gwar. |
Wbudowany monitoring i nagrywanie
| Monitorowanie | Wyjścia 6-fazowe prądowe i 4-fazowe napięciowe |
| Nagranie | wyjścia analogowe |
| Tryb | monitorowanie w czasie rzeczywistym, nie jest wymagane okablowanie zewnętrzne |
| Długość nagrania | nieograniczony (do zapełnienia pamięci wewnętrznej) |
Ogólne generatory
| Częstotliwość | zakres: 0~1200Hz |
| dokładność:<1mHz(0~65Hz),<2mHz(65~450Hz),<5mHz(450~1200Hz) | |
| rozdzielczość: 0,001 Hz | |
| Faza | zakres: -360 ° ~ + 360 ° |
| dokładność: 0,1° | |
| rozdzielczość: 0,1° | |
| Harmoniczny | kolejność superpozycji: 2 ~ 24 razy |
| zniekształcenie: ≤0,5% |
Zasilacz
| Znamionowe napięcie wejściowe | AC220V/230V±10%, 1-fazowe |
| Częstotliwość nominalna | 50/60 Hz |
| Prąd znamionowy | 10A przy 230V |
| Połączenie | standardowe gniazdo AC (IEC 60320) |
Różnorodny
| Waga | 14,8 kg (32,63 funta) |
| Wymiary (szer. x wys. x gł., bez uchwytu) | 392x272x237mm (15,43x10,71x9,33 cala) |

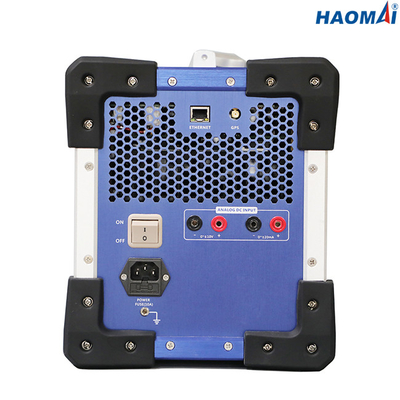

| Port połączenia | 1 port Ethernet |
Warunki środowiska
| Operacja Temperatura | 0 ... +50 °C (+32 ... +122 °F) |
| Temperatura przechowywania | -25 ... +70 °C (-13 ... +158 °F) |
| Zakres wilgotności | wilgotność względna 5 ... 95%, bez kondensacji |
| Wibracja | IEC 60068-2-6 (20m/s2 przy 10...150 Hz) |
Test przekaźnika 6-fazowego wysokiego napięciaSystemRELAYSTAR-H60 to przenośne i niezawodne narzędzie dla inżynierów do wykonywania testów zabezpieczeń w podstacji.
Wysokonapięciowy 6-fazowy system testowania przekaźników RELAYSTAR-H60 może testować wszystkie typy przekaźników zabezpieczeniowych zgodnie z wymaganiami ANSI/IEEE.
