Miernik współczynnika zwojów transformatora IEEE C57.12.90

Miernik współczynnika zwojów transformatora

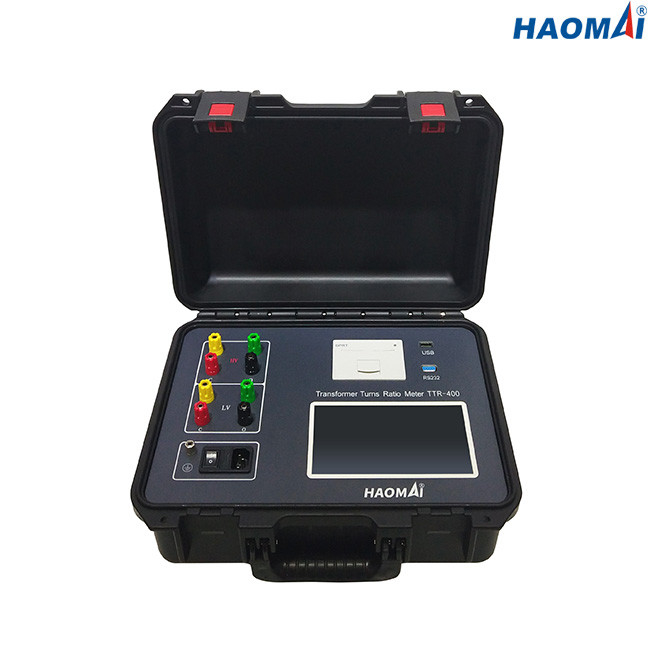

Model: TTR-400

Miernik przekładni transformatora TTR-400 jest przeznaczony do pomiaru przekładni i przekładni jednofazowych lub trójfazowych transformatorów rozdzielczych lub transformatorów mocy w podstacji lub środowisku produkcyjnym zgodnie z normą testową IEC 60076 i IEEE C57.12.90.

Główne cechy

● Mierzy współczynnik zwojów, współczynnik napięcia, przesunięcie fazowe

●Zmienne napięcie testowe: 0~160V

●Automatyczna identyfikacja połączenia uzwojenia i test grupy wektorów

●7-calowy ekran dotykowy ułatwiający obsługę

●Uproszczony interfejs użytkownika do szybkiej konfiguracji testu

●Zapisz wyniki testów na pokładzie

●Pobierz wyniki testu przez interfejs USB

●Wydrukuj wyniki testu za pomocą wbudowanej drukarki

●Przyjęcie trójfazowego precyzyjnego zasilania falownika w celu uzyskania dokładniejszego pomiaru

● Posiada zabezpieczenie przed odwrotnym podłączeniem wysokiego i niskiego napięcia oraz zabezpieczenie przed zwarciem międzyzwojowym transformatora

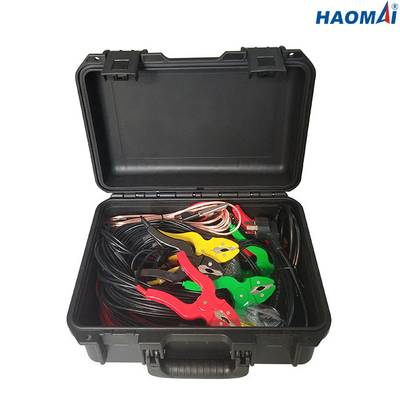

●Dostarczany w kompaktowej i wytrzymałej obudowie zapewniającej przenośność

Dane techniczne

◇Standard testowy: IEC60076 i IEEE C57.12.90

◇Pomiar współczynnika

zakres: 0,9-10000

dokładność: ±0,1% @ 0,9-500

±0,2% @ 501-2000

±0,5% @ 2001-10000

◇Pomiar kąta fazowego

zakres: ±180°

dokładność: ±0,1°

rozdzielczość: 0,01°

◇Napięcie testowe: 0 ~ 160 V

◇Wewnętrzne przechowywanie danych: do 1000 zestawów danych

◇Wbudowana drukarka do bezpośredniego drukowania wyników testów

◇Zasilanie: AC220V/230V±10%,50Hz/60Hz

◇Wymiar: 360x290x170mm (14,17x11,42x6,69 cala)

◇Waga: 5,9 kg (13,01 funta)

◇Warunki środowiskowe

temperatura przechowywania: -20 ℃ ~ 60 ℃

wilgotność: <90%

temperatura pracy: -10 ℃ ~ 50 ℃

◇Kwalifikacje bezpieczeństwa i EMC

Bezpieczeństwo: zaprojektowane zgodnie z normą IEC61010-1

EMC: przemysł lekki IEC 61326

Miernik przekładni transformatora TTR-400 jest potężnym narzędziem do badania przekładni napięciowej i przekładni transformatorów mocy.

Miernik przekładni transformatora TTR-400 jest również kalibrowany w laboratorium zewnętrznym akredytowanym zgodnie z normą ISO/IEC 17025.

Raport z kalibracji pokazano poniżej.
