Name: Wielofunkcyjny sprzęt do testowania przekaźników 150 V 6-fazowy prąd wyjściowy
Brand: HAOMAI
SKU: RELAYSTAR-1600

Dom Produkty System testowania przekaźników

Wielofunkcyjny sprzęt do testowania przekaźników 150 V 6-fazowy prąd wyjściowy

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	HAOMAI
Orzecznictwo:	ISO9001:2015, Type Test Report, Calibration Report
Numer modelu:	RELAYSTAR-1600

Zapłata:

Minimalne zamówienie:	1 ZESTAW
Cena:	negotiation
Szczegóły pakowania:	Skrzynia transportowa + Skrzynia ze sklejki
Czas dostawy:	5-10 dni roboczych
Zasady płatności:	T/T
Możliwość Supply:	400 zestawów miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Zestaw do testowania przekaźników zabezpieczających, zestaw do testowania przekaźników, zestaw do te	Wyjście prądowe:	6x0…40A
Wyjście napięciowe:	6x0…150V	Dokładność wyjściowa:	≤0,1% dla wyjścia AC
Max. Maks. output power moc wyjściowa:	1x1000VA przy 240A	Operacja:	tryb lokalny + tryb PC
High Light:	Wielofunkcyjny system testowania przekaźników , system testowania przekaźników 150 V , sprzęt do testowania przekaźników 6-fazowych

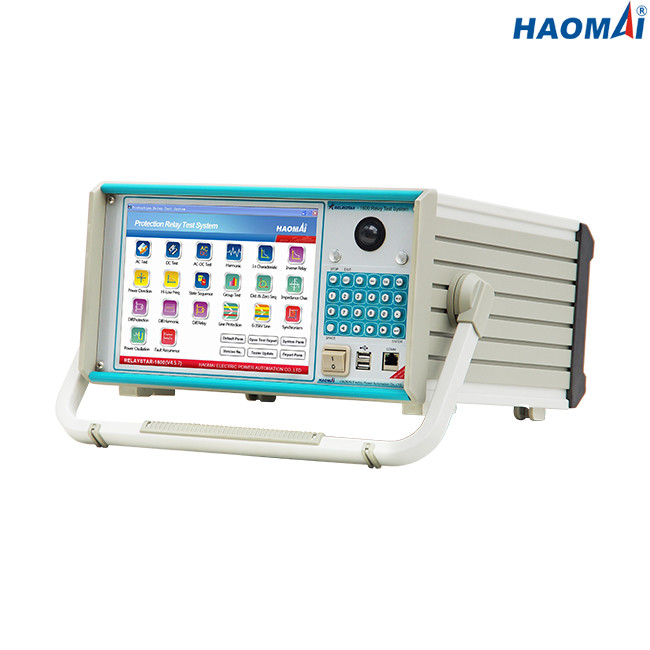

Wielofunkcyjny 6-fazowy system testowania przekaźników

Model: RELAYSTAR-1600

6-fazowy system testowania przekaźników RELAYSTAR-1600 jest wielofunkcyjnym systemem testowym z 6 kanałami wyjścia prądowego (6×0…40A) i 6 kanałami wyjścia napięciowego (6×0…150V), przeznaczonym przede wszystkim do wtórnego testowania przekaźników zabezpieczeniowych. .Można testować praktycznie wszystkie typy przekaźników zabezpieczeniowych, takie jak przekaźniki elektromechaniczne, półprzewodnikowe i mikroprocesorowe.

Wielofunkcyjny 6-fazowy system testowania przekaźników RELAYSTAR-1600 ma możliwość ręcznego sterowania za pomocą wbudowanego komputera przemysłowego i pełnokolorowego ekranu TFT LCD, co pozwala użytkownikowi szybko i łatwo wykonywać ręczne, stacjonarne i dynamiczne testy, a także za pomocą wbudowane wstępnie ustawione moduły testowe dla najpopularniejszych przekaźników.

Wielofunkcyjny 6-fazowy system testowania przekaźników RELAYSTAR-1600 może być zsynchronizowany w celu wykonywania testów od końca do końca z zestawami testowymi przydzielonymi do różnych podstacji za pomocą wbudowanego GPS.

Główne cechy

1) 6-fazowe wyjścia prądowe (6×40A) + 6-fazowe napięciowe (6×150V)

2) Wbudowany komputer przemysłowy z 10,4-calowym ekranem LCD

3) Dostępny jest zarówno test lokalny, jak i test zdalny PC

4) Wysoka moc wyjściowa 1x1000VA przy 240A

5) Wbudowane monitorowanie i nagrywanie przebiegów

6) Wykonaj test od końca do końca za pomocą wbudowanego GPS

7) Wyjście Aux DC

8) W pełni funkcjonalne oprogramowanie testowe RELAYSTAR

9) Obiekt importu i eksportu RIO

10) Automatyczne tworzenie raportu z testów

Dane techniczne

Prąd generatora

Zakres ustawień	6-fazowy AC(LN)	6x0…40A
	AC trójfazowy (LN)	3x0…80A
	1-fazowy AC (LL-LN)	1x0…240A
	DC(LN)	6x0…±20 A
Moc	6-fazowy AC(LN)	6x300VA przy 40A
	AC trójfazowy (LN)	3x450VA przy 80A
	1-fazowy AC (LL-LN)	1x1000VA przy 240A
	DC(LN)	6x120VA przy 20A
Dokładność	AC: ±1mA (≤0,2A), ≤0,1% (0,2~40A)
Dokładność	Prąd stały: ±5mA (0,2~0,5A), ≤0,2% (0,5~20A)
Rezolucja	1mA

Generator napięcia

Zakres ustawień	6-fazowy AC(LN)	6x0…150V
	AC trójfazowy (LN)	3x0…300V
	DC(LN)	6x0…±175V
Moc	6-fazowy AC(LN)	6x80VA przy 150V
	AC trójfazowy (LN)	3x100VA przy 300V
	DC(LN)	6x80VA przy 175V
Dokładność	AC: ±2mV (0,2~2V), ≤0,1% (2~150V)
	Prąd stały: ±10mV (0,5~5V), ≤0,2% (5~175V)
Rezolucja	1mV

Pomocnicze zasilanie prądem stałym

Zakres napięcia	110 V/220 V (maks. 1,5 A)
Moc	maks.165VA/330VA

Wejścia binarne

Numer	10
Charakterystyka wejściowa	kontakt jałowy lub kontakt bezpotencjałowy
Charakterystyka progowa	„0”:0÷6V;„1”: 12 V (250 V)
Maks.Czas pomiaru	999999,999 s
Dokładność czasu	±1ms
Rozdzielczość czasu	1ms

Wyjścia binarne

Numer	8
Rodzaj	bezczynny kontakt
Zdolność przerwania	250VAC/0,5A, 250VDC/0,2A

Wbudowany monitoring i nagrywanie

Monitorowanie	wyjścia prądowe i napięciowe
Nagranie	wyjścia analogowe, stan wejść/wyjść binarnych
Tryb	monitorowanie w czasie rzeczywistym, nie jest wymagane okablowanie zewnętrzne
Długość nagrania	nieograniczony (do zapełnienia pamięci wewnętrznej)

Ogólne generatory

Częstotliwość	zakres: 0~1200Hz
	dokładność:<1mHz(0~65Hz);<10mHz(65~450Hz);<20mHz(450~1200Hz)
	rozdzielczość: 0,001 Hz
Faza	zakres: -360 ° ~ + 360 °
	dokładność: 0,1°
	rozdzielczość: 0,01°
Harmoniczny	kolejność superpozycji: 2 ~ 24 razy
Harmoniczny	zniekształcenie: ≤0,5%

Zasilacz

Znamionowe napięcie wejściowe	dostosowane (AC 220V/230V/120V±10%, 1-fazowe)
Częstotliwość nominalna	50/60 Hz
Prąd znamionowy	10A przy 230V / 12A przy 115V
Połączenie	standardowe gniazdo AC (IEC 60320)

Warunki środowiska

Operacja Temperatura	0 ... +50 °C (+32 ... +122 °F)
Temperatura przechowywania	-25 ... +70 °C (-13 ... +158 °F)
Zakres wilgotności	wilgotność względna 5 ... 95%, bez kondensacji
Wibracja	IEC 60068-2-6 (20m/s2 przy 10...150 Hz)

Różnorodny

Waga	18 kg (39,68 funta)
Wymiary (szer. x wys. x gł., bez uchwytu)	420 × 360 × 210 mm (16,54x14,17x8,27 cala)
Port połączenia	2 porty USB2.0, 1 port Ethernet

Wielofunkcyjny 6-fazowy system testowania przekaźników RELAYSTAR-1600 jest potężnym narzędziem do testowania wszelkiego rodzaju przekaźników zabezpieczeniowych w elektrowniach lub podstacjach.
