| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HAOMAI |
| Orzecznictwo: | ISO9001:2015, Type Test Report, Calibration Report |
| Numer modelu: | RELAYSTAR-806 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiation |
| Szczegóły pakowania: | Skrzynia transportowa + Skrzynia ze sklejki |
| Czas dostawy: | 5-10 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 400 zestawów miesięcznie |
| Nazwa produktu: | Zestaw do testowania przekaźników, zestaw do testowania przekaźników, tester przekaźników, zestaw do | Wyjście prądowe: | 3x0…40A |
|---|---|---|---|
| Wyjście napięciowe: | 4x0…150V | Dokładność wyjściowa: | ≤0,1% dla wyjścia AC |
| Max. Maks. output power moc wyjściowa: | 1x1000VA przy 120A | Operacja: | tryb lokalny + tryb PC |
| High Light: | ISO9001 3-fazowy zestaw do testowania przekaźników,wielomodowy 3-fazowy zestaw do testowania przekaźników,18kg wtórny zestaw do testowania przekaźników |
||

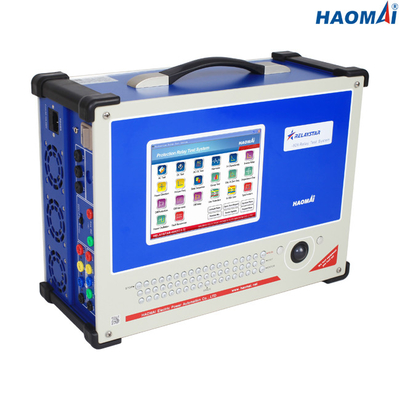

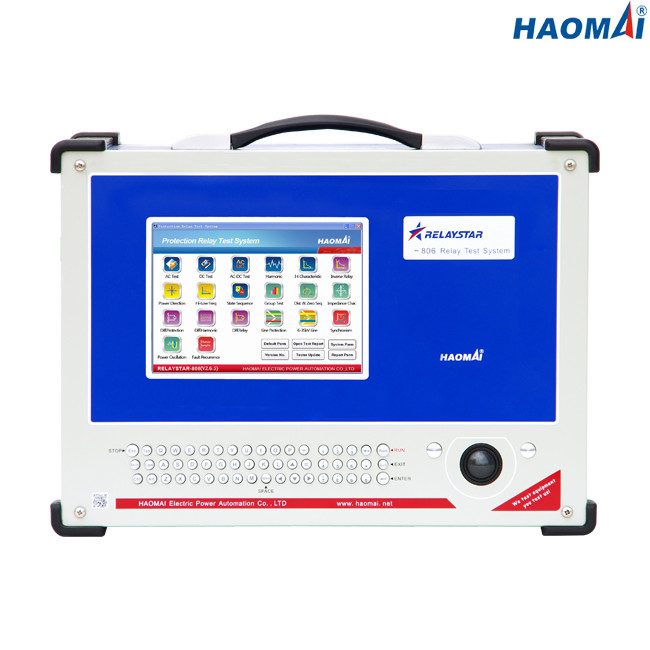

3-fazowy zestaw testowy przekaźnika zabezpieczającego
Model: RELAYSTAR-806
RELAYSTAR-806 to uniwersalny tester przekaźników zabezpieczeniowych do testowania przekaźników zabezpieczeniowych elektromechanicznych, półprzewodnikowych i mikroprocesorowych.
Urządzenie jest niezwykle kompaktowe i wytrzymałe.Konstrukcja zawiera najnowszą technologię mikroprocesorów cyfrowych, aby osiągnąć niezrównaną charakterystykę wyjściową pod względem mocy, dokładności, niskich zniekształceń i możliwości dynamicznych.Technologia ta umożliwia użytkownikom testowanie wielu różnych specyficznych funkcji wymaganych w testowaniu przekaźników, bez konieczności stosowania dodatkowych akcesoriów.Wszystkie sygnały wyjściowe są cyfrowo generowane, wzmacniane i wewnętrznie sterowane przez inteligentne moduły generatora, które interpretują polecenia otrzymane z panelu przedniego w celu uzyskania bardzo dokładnego, stabilnego i mało zniekształconego sygnału wyjściowego, niezależnie od napięcia zasilania.
RELAYSTAR-806 jest w stanie wykonać test end-to-end za pomocą wbudowanego modułu GPS i akcesorium odbiorczego.
Główne cechy
1) Wyjście prądowe 3-fazowe (3×40A) + napięcie 4-fazowe (4×150V)
2) Wbudowany komputer przemysłowy z 8-calowym ekranem LCD
3) Dostępny jest zarówno test lokalny, jak i test zdalny PC
4) Wysokowydajny liniowy wzmacniacz mocy
5) Test od końca do końca z wbudowanym GPS
6) Niezależny Aux.DC
7) Inteligentna samoobrona
8) Obfite moduły testowe
Dane techniczne
Prąd generatora
| Zakres ustawień | AC trójfazowy (LN) | 3x0…40A |
| 1-fazowy AC (LL-LN) | 1x0…120A | |
| DC(LN) | 3x…±10A | |
|
Moc
|
AC trójfazowy (LN) | 3x300VA przy 40A |
| 1-fazowy AC (LL-LN) | 1x1000VA przy 120A | |
| DC(LN) | 3x120VA przy 10A | |
| Dokładność | AC: ±1mA (≤0,2A), ≤0,1% (0,2~40A) | |
| Prąd stały: ±5mA (0~0,5A), ≤0,2% (0,5~10A) | ||
| Rezolucja | 1mA | |
Generator napięcia
| Zakres ustawień | 4-fazowy AC(LN) | 4x0…150V |
| 1-fazowy AC(LL) | 1x0…300V | |
| DC(LN) | 3x…±160V | |
| Moc | 4-fazowy AC(LN) | 4x70VA przy 150V |
| 1-fazowy AC(LL) | 1x140VA przy 300V | |
| DC(LN) | 3x80VA przy 160V | |
| Dokładność | AC: ±2mV (0,2~2V), ≤0,1% (2~150V) | |
| Prąd stały: ±10mV (0~5V), ≤0,2% (5~160V) | ||
| Rezolucja | 1mV | |
Pomocnicze zasilanie prądem stałym
| Zakres napięcia | 110 V/220 V (maks. 1,5 A) |
| Moc | maks.165VA/330VA |
Wejścia binarne
| Numer | 8 |
| Charakterystyka wejściowa | kontakt jałowy lub kontakt bezpotencjałowy |
| Charakterystyka progowa | „0”:0÷6V;„1”: 12 V (250 V) |
| Maks.Czas pomiaru | 999999,999 s |
| Dokładność czasu | ±1ms |
| Rozdzielczość czasu | 1ms |
Wyjścia binarne
| Numer | 4 |
| Rodzaj | bezczynny kontakt |
| Zdolność przerwania | 250VAC/0,5A, 250VDC/0,2A |
Ogólne generatory
| Częstotliwość | zakres: 0~1200Hz |
| dokładność:<1mHz(0~65Hz),<10mHz(65~450Hz),<20mHz(450~1200Hz) | |
| rozdzielczość: 0,001 Hz | |
| Faza | zakres: -360 ° ~ + 360 ° |
| dokładność: 0,1° | |
| rozdzielczość: 0,01° | |
| Harmoniczny | kolejność superpozycji: 2 ~ 24 razy |
| zniekształcenie: ≤0,5% |
Zasilacz
| Znamionowe napięcie wejściowe | dostosowane (AC 220V/230V/120V±10%, 1-fazowe) |
| Częstotliwość nominalna | 50/60 Hz |
| Prąd znamionowy | 10A przy 230V / 12A przy 115V |
| Połączenie | standardowe gniazdo AC (IEC 60320) |
Warunki środowiska
| Operacja Temperatura | 0 ... +50 °C (+32 ... +122 °F) |
| Temperatura przechowywania | -25 ... +70 °C (-13 ... +158 °F) |
| Zakres wilgotności | wilgotność względna 5 ... 95%, bez kondensacji |
| Wibracja | IEC 60068-2-6 (20m/s2 przy 10...150 Hz) |
Różnorodny
| Waga | 18 kg (39,68 funta) |
| Wymiary (szer. x wys. x gł., bez uchwytu) | 405×300×164mm (15,94x11,81x6,46 cala) |
| Port połączenia | 2 porty USB2.0, 1 port Ethernet |
Kompaktowa konstrukcja i wysokowydajny liniowy wzmacniacz mocy sprawiają, że 3-fazowy tester zabezpieczeń RELAYSTAR-806 szczególnie nadaje się do testowania i uruchamiania prac w systemach dystrybucyjnych i przemysłowych.
3-fazowy zestaw testowy przekaźnika zabezpieczającego RELAYSTAR-806 przeszedł test typu w chińskim laboratorium KETOP akredytowanym zgodnie z ISO/IEC 17025.
3-fazowy zestaw testowy przekaźników zabezpieczających RELAYSTAR-806 jest również kalibrowany w zewnętrznym laboratorium akredytowanym zgodnie z ISO/IEC 17025.
Raport z badania typu i raport z kalibracji wydany przez laboratorium pokazano poniżej.
