| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HAOMAI |
| Orzecznictwo: | ISO9001:2015, Test Report, Calibration Report |
| Numer modelu: | RELAYSTAR-806 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiation |
| Szczegóły pakowania: | Skrzynia transportowa + Skrzynia ze sklejki |
| Czas dostawy: | 10-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 400 zestawów miesięcznie |
| Nazwa produktu: | Zestaw do testowania przekaźników, zestaw do testowania przekaźników, zestaw do testowania wtórnego | Wyjście prądowe: | 3x0…40A |
|---|---|---|---|
| Wyjście napięciowe: | 4x0…150V | Dokładność wyjściowa: | ≤0,1% dla wyjścia AC |
| Test od końca do końca: | dostępny | Operacja: | tryb lokalny + tryb PC |
| High Light: | Wielokanałowy system testowania przekaźników,3-fazowy system testowania przekaźników,8-calowy 3-fazowy zestaw testowy przekaźników |
||

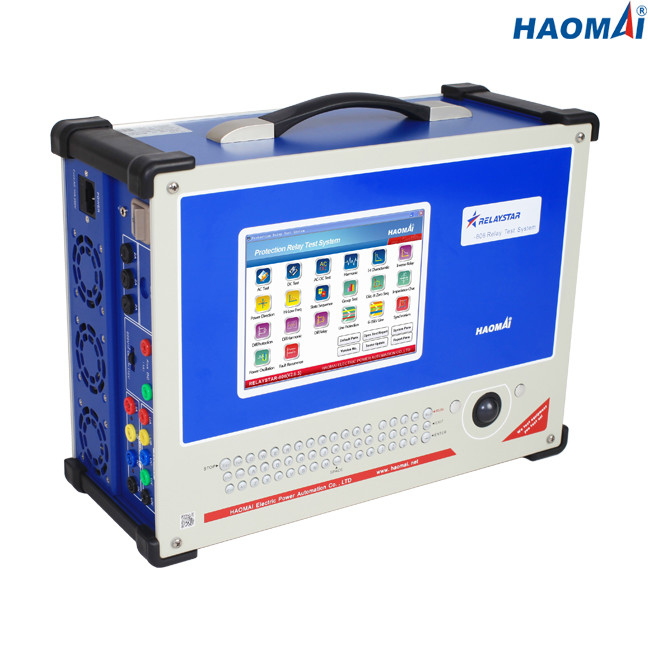

Automatyczny 3-fazowy system testowania przekaźników
Model: RELAYSTAR-806
RELAYSTAR-806 jest programowalnym i automatycznym systemem testowania przekaźników, który pozwala na automatyczną weryfikację zabezpieczeń, np. stosowanych w systemach elektroenergetycznych średniego i wysokiego napięcia.
Wszystkie części sprzętowe zestawu RELAYSTAR-806 są umieszczone w obudowie 3U, która zawiera: zasilacz, obwody interfejsu, płyty sterujące, wzmacniacze napięcia i prądu, wbudowany komputer przemysłowy, 8-calowy ekran LCD, klawiaturę i mysz.Może działać lokalnie i wykonywać wszystkie testy bez zewnętrznego komputera.
Zestaw RELAYSTAR-806 współpracuje z komputerem, który steruje nim poprzez port Ethernet.Pozwala zestawowi interpretować wszystkie polecenia odbierane z komputera i przesyłać wyniki testów poprzez uruchomienie oprogramowania RELAYSTAR na komputerze lub laptopie z systemem operacyjnym Windows.
Oprogramowanie RELAYSTAR działające na komputerze PC umożliwia użytkownikowi:
●Steruj wszystkimi wyjściami prądowymi i napięciowymi w celu symulacji wszystkich rodzajów usterek: w szczególności usterek, które powstają w sieci dystrybucyjnej z przewodem neutralnym podłączonym do uziemienia.
●Zmień wyjście w trybie rampy lub kroku.
●Zdefiniuj stan wejść i wyjść między dwiema symulacjami błędów.
●Symuluj złożoną ewolucję z błędami, które zmieniają się podczas testu.
●Zapisz raport z testu w formacie Word bezpośrednio na komputerze.
Główne cechy
1) Wbudowany komputer przemysłowy z 8-calowym ekranem LCD
2) Kontroluj i działaj lokalnie lub za pomocą zewnętrznego komputera PC
3) Do 3 wyjść prądowych i 4 napięciowych plus pomocnicze zasilanie DC
4) Zdolne do stopniowania lub narastania prądu
5) Wyjścia o wysokiej dokładności: ≤0,1%
6) Interfejs Ethernet do podłączenia komputera PC
7) Wewnętrzny GPS do testów end-to-end
8) Zaawansowane oprogramowanie do testowania i zarządzania danymi
9) Automatyczna ochrona przed przeciążeniami i otwartym obwodem
10) Wysoka jakość, bezpieczeństwo i niezawodność
Dane techniczne
Prąd generatora
| Zakres ustawień | AC trójfazowy (LN) | 3x0…40A |
| 1-fazowy AC (LL-LN) | 1x0…120A | |
| DC(LN) | 3x…±10A | |
Moc
| AC trójfazowy (LN) | 3x300VA przy 40A |
| 1-fazowy AC (LL-LN) | 1x1000VA przy 120A | |
| DC(LN) | 3x120VA przy 10A | |
| Dokładność | AC: ±1mA (≤0,2A), ≤0,1% (0,2~40A) | |
| Prąd stały: ±5mA (0~0,5A), ≤0,2% (0,5~10A) | ||
| Rezolucja | 1mA | |
Generator napięcia
| Zakres ustawień | 4-fazowy AC(LN) | 4x0…150V |
| 1-fazowy AC(LL) | 1x0…300V | |
| DC(LN) | 3x…±160V | |
| Moc | 4-fazowy AC(LN) | 4x70VA przy 150V |
| 1-fazowy AC(LL) | 1x140VA przy 300V | |
| DC(LN) | 3x80VA przy 160V | |
| Dokładność | AC: ±2mV (0,2~2V), ≤0,1% (2~150V) | |
| Prąd stały: ±10mV (0~5V), ≤0,2% (5~160V) | ||
| Rezolucja | 1mV | |
Pomocnicze zasilanie prądem stałym (wyjście symulatora akumulatora)
| Zakres napięcia | 110 V/220 V (maks. 1,5 A) |
| Moc | maks.165VA/330VA |
Wejścia binarne
| Numer | 8 |
| Charakterystyka wejściowa | kontakt jałowy lub kontakt bezpotencjałowy |
| Charakterystyka progowa | „0”:0÷6V;„1”: 12 V (250 V) |
| Maks.Czas pomiaru | 999999,999 s |
| Dokładność czasu | ±1ms |
| Rozdzielczość czasu | 1ms |
Wyjścia binarne
| Numer | 4 |
| Rodzaj | bezczynny kontakt |
| Zdolność przerwania | 250VAC/0,5A, 250VDC/0,2A |
Ogólne generatory
| Częstotliwość | zakres: 0~1200Hz |
| dokładność:<1mHz(0~65Hz),<10mHz(65~450Hz),<20mHz(450~1200Hz) | |
| rozdzielczość: 0,001 Hz | |
| Faza | zakres: -360 ° ~ + 360 ° |
| dokładność: 0,1° | |
| rozdzielczość: 0,01° | |
| Harmoniczny | kolejność superpozycji: 2 ~ 24 razy |
| zniekształcenie: ≤0,5% |
Zasilacz
| Znamionowe napięcie wejściowe | dostosowane (AC 220V/230V/120V±10%, 1-fazowe) |
| Częstotliwość nominalna | 50/60 Hz |
| Prąd znamionowy | 10A przy 230V / 12A przy 115V |
| Połączenie | standardowe gniazdo AC (IEC 60320) |
Różnorodny
| Waga | 18 kg (39,68 funta) |
| Wymiary (szer. x wys. x gł., bez uchwytu) | 405×300×164mm (15,94x11,81x6,46 cala) |
| Port połączenia | 2 porty USB2.0, 1 port Ethernet |
Automatyczny 3-fazowy system testowania przekaźników RELAYSTAR-806 jest lekki, łatwy do przenoszenia na miejsce testowe.Zestaw RELAYSTAR-806 i wszystkie akcesoria są umieszczone w pudełku ze stopu aluminium z uchwytem i kółkami.
