| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HAOMAI |
| Orzecznictwo: | ISO9001:2015, Calibration Report |
| Numer modelu: | RELAYSTAR-S60 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiation |
| Szczegóły pakowania: | Skrzynia transportowa + Skrzynia ze sklejki |
| Czas dostawy: | 10-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 400 zestawów miesięcznie |
| Nazwa produktu: | Tester przekaźników, zestaw do testowania przekaźników, zestaw do testowania przekaźników zabezpiecz | Wyjście prądowe: | 6x0…30A |
|---|---|---|---|
| Wyjście napięciowe: | 6x0…150V | Dokładność wyjściowa: | ≤0,1% dla wyjścia AC |
| Operacja: | tryb lokalny + tryb PC | Waga: | 10,6 kg (26,37 funta) |
| High Light: | Ultraprzenośny zestaw do testowania przekaźników,zestaw do testowania przekaźników 10,6 kg |
||

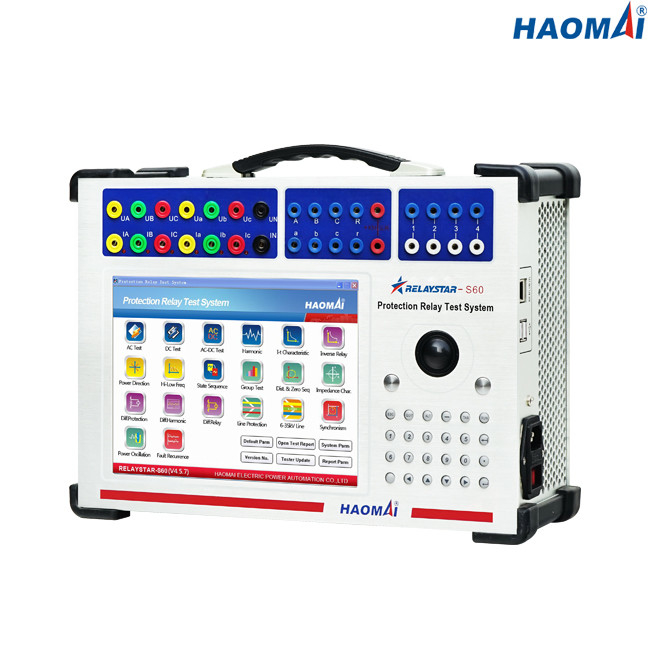

Ultraprzenośny 6-fazowy zestaw testowy wtórnego wtrysku
Model: RELAYSTAR-S60
RELAYSTAR-S60 to uniwersalny tester wtrysku wtórnego do testowania szerokiej gamy przekaźników ochronnych elektromechanicznych, półprzewodnikowych i mikroprocesorowych oraz podobnych urządzeń ochronnych.Ten zestaw testowy wtórnego wtrysku jest w stanie wykonać standardowe testy kalibracji i weryfikacji przekaźników, symulację stanu i testy przejściowe.RELAYSTAR-S60 może dostarczać pełną moc VA z obciążeniami rezystancyjnymi, indukcyjnymi i pojemnościowymi przy maksymalnym prądzie znamionowym.
Dzięki 12 analogowym źródłom wysokiego poziomu (sześć napięć, sześć prądów), RELAYSTAR-S60 jest konfigurowalny do testowania na stanowisku badawczym i testowania koncepcji dla skomplikowanych schematów przekaźników.
Główne cechy:
1) Mała, wytrzymała i lekka konstrukcja
2) Wbudowany komputer przemysłowy z 10,4-calowym ekranem LCD
3) Działaj z komputerem lub bez
4) Wyjście prądu 6-fazowego (6×30A) + napięcia 6-fazowego (6×150V)
5) Wyjście wysokoprądowe: 30 A przy 200 VA na fazę
6) Szeroki zakres częstotliwości wyjściowej
7) Potężne oprogramowanie RELAYSTAR do zdalnego sterowania lokalnego i PC
Dane techniczne
Prąd generatora
| Zakres ustawień | 6-fazowy AC(LN) | 6x0…30A |
| AC trójfazowy (LN) | 3x0…60A | |
| 1-fazowy AC (LL-LN) | 1x0…180A | |
| DC(LN) | 6x0…±10 A | |
| Moc | 6-fazowy AC(LN) | 6x200VA przy 30A |
| AC trójfazowy (LN) | 3x300VA przy 60A | |
| 1-fazowy AC (LL-LN) | 1x600VA przy 180A | |
| DC(LN) | 6x100VA przy 10A | |
| Dokładność | AC: ±1mA (≤0,2A), ≤0,1% (0,2~30A) | |
| Prąd stały: ±5mA (0,2~0,5A), ≤0,2% (0,5~10A) | ||
| Rezolucja | 1mA | |
Generator napięcia
| Zakres ustawień | 6-fazowy AC(LN) | 6x0…150V |
| AC trójfazowy (LN) | 3x0…300V | |
| DC(LN) | 6x0…±160V | |
| Moc | 6-fazowy AC(LN) | 6x60VA przy 150V |
| AC trójfazowy (LN) | 3x100VA przy 300V | |
| DC(LN) | 6x60VA przy 160V | |
| Dokładność | AC: ±2mV (0,2~2V), ≤0,1% (2~150V) | |
| Prąd stały: ±10mV (0,5~5V), ≤0,2% (5~160V) | ||
| Rezolucja | 1mV | |
Wejścia binarne
| Numer | 8 |
| Charakterystyka wejściowa | kontakt jałowy lub kontakt bezpotencjałowy |
| Charakterystyka progowa | „0”:0÷6V;„1”: 12 V (250 V) |
| Maks.Czas pomiaru | 999999,999 s |
| Dokładność czasu | ±1ms |
| Rozdzielczość czasu | 1ms |
Wyjścia binarne
| Numer | 4 |
| Rodzaj | bezczynny kontakt |
| Zdolność przerwania | 250VAC/0,5A, 250VDC/0,2A |
Ogólne generatory
| Częstotliwość | zakres: 0~1200Hz |
| dokładność:<1mHz(0~65Hz);<10mHz(65~450Hz);<20mHz(450~1200Hz) | |
| rozdzielczość: 0,001 Hz | |
| Faza | zakres: -360 ° ~ + 360 ° |
| dokładność: 0,1° | |
| rozdzielczość: 0,01° | |
| Harmoniczny | kolejność superpozycji: 2 ~ 24 razy |
| zniekształcenie: ≤0,5% |
Zasilacz
| Znamionowe napięcie wejściowe | dostosowane (AC 220V/230V/120V±10%, 1-fazowe) |
| Częstotliwość nominalna | 50/60 Hz |
| Prąd znamionowy | 10A przy 230V / 12A przy 115V |
| Połączenie | standardowe gniazdo AC (IEC 60320) |
Warunki środowiska
| Operacja Temperatura | 0 ... +50 °C (+32 ... +122 °F) |
| Temperatura przechowywania | -25 ... +70 °C (-13 ... +158 °F) |
| Zakres wilgotności | wilgotność względna 5 ... 95%, bez kondensacji |
| Wibracja | IEC 60068-2-6 (20m/s2 przy 10...150 Hz) |
Różnorodny
| Waga | 10,6 kg (26,37 funta) |
| Wymiary (szer. x wys. x gł., bez uchwytu) | 350 × 250 × 120 mm (13,78x9,84x4,72 cala) |
| Port połączenia | 2 porty USB2.0, 1 port Ethernet |
Ultraprzenośny 6-fazowy zestaw testowy wtórnego wtrysku RELAYSTAR-S60 to doskonały wybór dla inżynierów zajmujących się testowaniem i uruchamianiem w celu wykonywania testów przekaźników zabezpieczających na miejscu.
Ultraprzenośny 6-fazowy zestaw testowy wtrysku wtórnego RELAYSTAR-S60 został opracowany i wyprodukowany zgodnie z zarejestrowanym systemem ISO 9001.RELAYSTAR-S60 ma doskonałą ochronę.Wszystkie wyjścia prądowe i napięciowe są w pełni odporne na przeciążenia i zwarcie oraz zabezpieczone przed zewnętrznymi sygnałami przejściowymi wysokiego napięcia i przegrzaniem.
