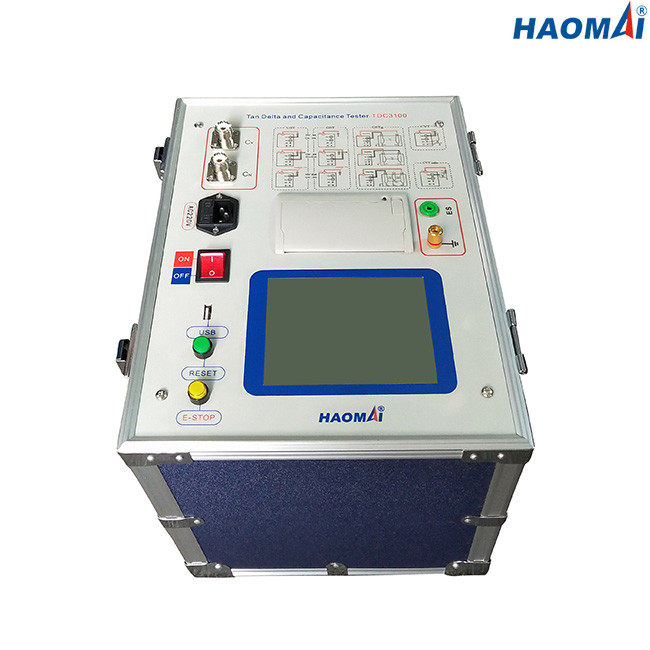

Automatyczny współczynnik mocy izolacji

Tan Delta i tester pojemności

Model: TDC3100

Automatyczny zestaw testowy współczynnika mocy izolacji / współczynnika rozproszenia (tan∂)

Tan Delta i tester pojemności TDC3100 jest w pełni automatycznym testerem współczynnika mocy izolacji/współczynnika rozproszenia (tan∂) 12 kV, przeznaczonym do oceny charakteru i jakości materiałów izolacji elektrycznej i systemów wysokiego napięcia, takich jak transformatory, izolatory przepustowe, wyłączniki, kable i uzwojenia maszyn wirujących itp.

Pomiary TDC3100 obejmują napięcie, prąd, moc, tan delta, współczynnik mocy, pojemność i współczynnik CVT.Wyniki testu mogą być automatycznie zapisywane w przyrządzie, a także mogą być pobierane bezpośrednio do pamięci USB lub drukowane za pomocą wbudowanej drukarki termicznej.

Główne cechy

●Standard testowy: IEC60247

●Do wyboru tryb testowy: UST, GST, GSTg

●Pomiar współczynnika mocy izolacji/współczynnika rozproszenia (tan∂)

●Pomiar pojemności do 60nF przy 12kV

● Dostępny test współczynnika CVT (odpowiedni dla CVT o klasie dokładności 1.0 lub 3.0)

●Obwody przeciwzakłóceniowe do testowania w warunkach silnych zakłóceń lub szumów

●Ekran dotykowy do łatwej i szybkiej obsługi

●Wbudowana drukarka termiczna do bezpośredniego drukowania wyników testów

Dane techniczne

●Standard testowy: IEC60247

●Wewnętrzne wyjście HV: 0,5~12kV

Dokładność wyjściowa: ± (odczyt × 1%)

Rozdzielczość: 100 V

Maksymalny prąd wyjściowy: 200mA

Pojemność: 2000VA

●Źródło zasilania samowzbudzenia: AC 0~50V/15A

●Pomiar współczynnika rozproszenia (tgδ)

Zakres pomiarowy: bez limitu

Dokładność: ±(odczyt×1%+0,040%)

Rozdzielczość: 0,001%

●Pomiar pojemności (Cx)

Zakres pomiarowy: 15pF < Cx < 300nF

Cx < 60nF @12kV

Cx < 150nF @5kV

Cx < 300nF @1kV

Cx <300nF dla testu CVT

Dokładność: ±(odczyt×1%+1,00pF)

Rozdzielczość: 0,001 pF (4 ważne cyfrowe)

● Test współczynnika CVT (odpowiedni dla CVT o klasie dokładności 1.0 lub 3.0)

Zakres pomiarowy: 10 ~ 10000

Dokładność: 1%

●Częstotliwość

Pojedyncza częstotliwość: 50Hz lub 60Hz

Zmienna częstotliwość: 45Hz/55Hz, 47,5Hz/52,5Hz, 55Hz/65Hz, 57,5Hz/62,5Hz

●Wbudowana drukarka termiczna do drukowania wyników testów

●Interfejs USB do przechowywania wyników testów

● Przechowywanie danych: w testerze można zapisać 200 wyników testów

● Zasilanie: dostosowane (AC 220V/230V/120V/127V±10%, 1-fazowe), 50Hz/60Hz

●Warunki środowiskowe

Temperatura przechowywania: -20 ℃ ~ 60 ℃

Temperatura pracy: -10 ℃ ~ 50 ℃

Wilgotność: <90%

●Różne

Wymiar hosta: 350x270mx270mm (13,78x10,62x10,63 cala)

Waga hosta: 22,8 kg (50,27 funta)

●Kwalifikacje bezpieczeństwa i EMC

Bezpieczeństwo: zaprojektowane zgodnie z normą IEC61010-1

EMC: przemysł lekki IEC 61326

Tan Delta i tester pojemności TDC3100 jest niezawodnym przyrządem testowym do testowania współczynnika rozproszenia (tgδ), współczynnika mocy (PF) i pojemności (Cx) transformatora, wyłącznika, tulei izolacyjnej, maszyn wirujących, kabli, CVT itp.
