| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HAOMAI |
| Orzecznictwo: | ISO9001:2015 |
| Numer modelu: | PQA-500 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiation |
| Szczegóły pakowania: | Torba transportowa + karton |
| Czas dostawy: | 5-10 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 400 zestawów miesięcznie |
| Nazwa produktu: | Analizator PQ, Tester PQ | Liczba kanałów: | 4U+4I |
|---|---|---|---|
| True RMS napięcie międzyfazowe: | 1.0V-2000V | Napięcie prądu stałego: | 1.0V-1000V |
| Prawdziwy prąd RMS: | 10mA-1000A | częstotliwość: | 40Hz-70Hz |
| High Light: | Kompleksowy analizator jakości energii,analizator jakości energii wielokrotnego ładowania,4-kanałowy analizator energii elektrycznej |
||
Analizator jakości energii
Model: PQA-500

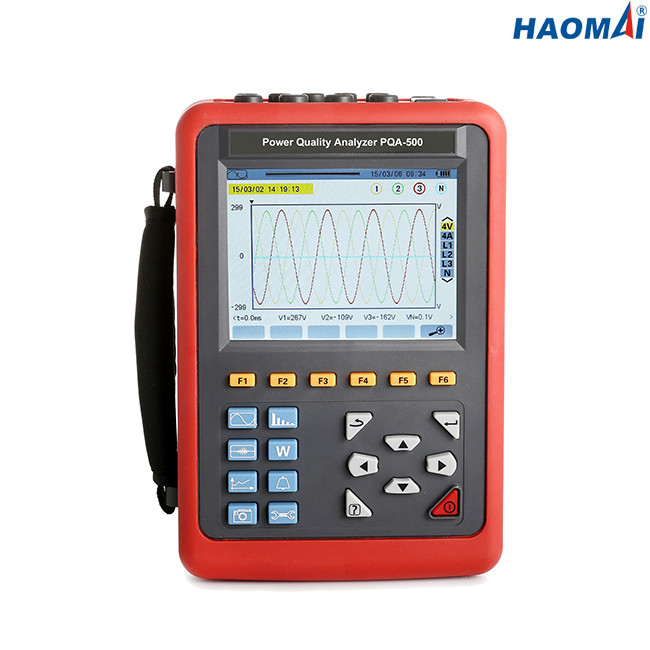

Analizator jakości zasilania PQA-500 jest wszechstronnym przyrządem testowym opracowanym przez HAOMAI ELECTRIC i specjalnie zaprojektowanym do testów terenowych trójfazowych, wielofunkcyjnego i inteligentnego, zwięzłego działania człowiek-maszyna.Jest łatwy w użyciu, duży ekran LCD, wysoka rozdzielczość, interfejs w języku chińskim i angielskim, odporna na wstrząsy konstrukcja powłoki i tak dalej.Może jednocześnie mierzyć prąd 4-kanałowy (prąd trójfazowy ABC i przewód neutralny), napięcie 4-kanałowy (napięcie trójfazowe ABC i napięcie przewodu neutralnego do ziemi), wartość szczytową napięcia prądu, wartość maksymalną/minimalną w okresie, współczynnik asymetrii trójfazowej, krótkotrwałe migotanie napięcia, współczynnik K transformatora, moc czynna, moc bierna, moc pozorna, współczynnik mocy i współczynnik przesunięcia, moc czynna, moc bierna, moc pozorna, całkowite zniekształcenia harmoniczne i harmoniczne itp.;wyświetlanie przebiegu w czasie rzeczywistym, wykresy słupkowe współczynnika harmonicznych aktualnego napięcia;dynamicznie rejestruje chwilową zmianę napięcia prądu, monitoruje prąd rozruchowy, monitoruje parametry mocy i generuje listę alarmów, generuje wykres trendu przez długi czas zapisuje dane testowe.
Dane techniczne
| Zasilacz | Akumulatory litowo-jonowe 9,6 V, ładowarka zapasowa. |
| Wskaźnik baterii | Symbol baterii pokazuje energię zrzutu.Gdy napięcie jest zbyt niskie, automatyczne wyłączenie po 1 minucie. |
| Pobór energii | Pobór prądu normalnego testu 490 mA, ciągła praca przez 8 godzin. |
| Tryb wyświetlania | Kolorowy ekran LCD, 640dots×480dots, 5,6 cala, domena wyświetlania: 116mm×88mm. |
| Rozmiar zacisku |

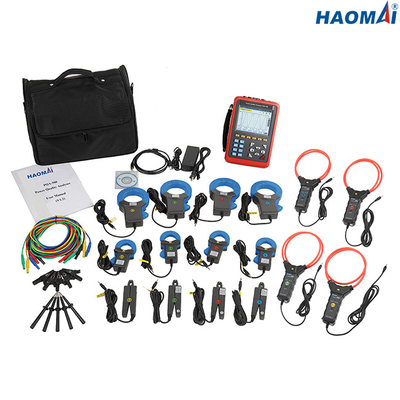

HM-008B mały ostry cęgi prądowe: 7,5mm×13mm; cęgi prądowe kołowe HM-040B: 35mm×40mm; cęgi prądowe kołowe HM-068B: 68mm×68mm. HM-300F Elastyczny czujnik prądu cewki (z integratorem): Ф300mm |
| Wymiary przyrządu | Dł.×Szer.×Wys.: 240mm×170mm×68mm. |
| Liczba kanałów | 4U/4I. |
| Napięcie międzyfazowe | 1,0V~2000V. |
| Napięcie między fazą a neutralnym | 1,0V~1000V. |
| Aktualny |
cęgi prądowe HM-008B: 10mA~10,0A; cęgi prądowe HM-040B: 0,10A~100A; cęgi prądowe HM-068B: 1,0A~1000A; HM-300F Elastyczny czujnik prądu cewki (z integratorem): 10A ~ 3000A |
| Częstotliwość | 40Hz~70Hz. |
| Parametry energii elektrycznej | W, VA, Var, PF, DPF, cosφ, tanφ. |
| Parametry energetyczne | Wh, Varh, Wah. |
| Harmoniczny | Zamów 0~50. |
| Całkowite zniekształcenia harmoniczne | Zamów 0~50, każda faza. |
| Tryb ekspercki | tak |
| Liczba rekordów przejściowych | 150 zestawów |
| Migotanie napięcia | tak |
| Uruchamianie bieżącego trybu | Tak, 100 sekund. |
| 3 fazy asymetrii | tak |
| Nagrywać | 300 dni (jednoczesne rejestrowanie 20 parametrów, rejestrowanie jednego punktu co 5 sekund). |
| Zarejestrowana wartość min./maks. | Pomiar wartości maksymalnych i minimalnych w czasie. |
| Alarm | 40 różnych typów wyboru parametrów, 12 800 zestawów dzienników alarmów. |
| Szczyt | tak |
| Wyświetlanie wykresu wskazowego | Automatycznie. |
| Pojemność migawek | 60 |
| Język menu | angielski/chiński. |
| Komunikacja | USB. |
| Automatyczne wyłączanie | Gdy zainicjowana jest kampania alarmowa lub wyszukiwanie stanów nieustalonych, rejestracja prądu rozruchowego lub rejestracja trendu w toku lub w toku, urządzenie nie wyłącza się automatycznie. |
| W innym trybie testowym 15 minut bez naciśnięć klawiszy, automatyczne wyłączanie po 1 minucie. | |
| Funkcja podświetlenia | Tak, nadaje się do użytku w nocy i w ciemnym miejscu. |
| Waga | Host: 1,6 kg (z baterią). |
| HM-008B mały ostry cęgi prądowe: 170g×4; | |
| cęgi prądowe kołowe HM-040B: 190g×4; | |
| cęgi prądowe kołowe HM-068B: 510g×4; | |
| HM-300F Elastyczny czujnik prądu cewki (z integratorem): 330g×4; | |
| Przewody testowe i zasilacz: 900g; | |
| Waga całkowita: ok. 9,2kg (z opakowaniem). | |
| Długość przewodu testowego napięcia | 3m |
| Długość przewodu czujnika prądu | 2m |
| Temperatura pracyi wilgotność | -10°C~40°C;poniżej 80% wilgotności względnej. |
| Temperatura i wilgotność przechowywania | -10°C~60°C;poniżej 70% wilgotności względnej. |
| Impedancja wejściowa | Impedancja wejściowa napięcia testowego: 1MΩ. |
| Wytrzymać napięcie | Wytrzymują sinusoidalne napięcie AC 3700 V/50 Hz przez 1 minutę między okablowaniem przyrządu a obudową. |
| Izolacja | Między okablowaniem przyrządu a powłoką ≥10MΩ. |
| Struktura | Podwójna izolacja, z izolacyjną osłoną odporną na wibracje. |
| Bezpiecznie zasady | IEC 61010 1000 V kat. III / 600 V kat. IV, IEC61010-031, IEC61326, stopień zanieczyszczenia: 2. |
Dokładność pomiaru PQA-500 (bez cęgów prądowych)
| Pomiar | Zakres | Rozdzielczość wyświetlacza | Maksymalny błąd w zakresie odniesienia |
| Częstotliwość | 40Hz~70Hz | 0,01 Hz | ±(0,03)Hz |
| True RMS napięcie między fazą a neutralnym | 1,0 V ~ 1000 V | Minimalna rozdzielczość 0.1V | ±(0,5%+5cyfr) |
| True RMS napięcie międzyfazowe | 1,0 V ~ 2000 V | Minimalna rozdzielczość 0.1V | ±(0,5%+5cyfr) |
| Napięcie prądu stałego | 1,0 V ~ 1000 V | Minimalna rozdzielczość 0.1V | ±(1,0% + 5 cyfr) |
| Prawdziwy prąd RMS | 10mA ~ 1000A | Minimalna rozdzielczość 1mA | ±(0,5%+5cyfr) |
| Szczytowe napięcie międzyfazowe | 1,0V~ 1414V | Minimalna rozdzielczość 0.1V | ±(1,0% + 5 cyfr) |
| Szczytowe napięcie międzyfazowe | 1,0 V ~ 2828 V | Minimalna rozdzielczość 0.1V | ±(1,0% + 5 cyfr) |
| Aktualny szczyt | 10mA~ 1414A | Minimalna rozdzielczość 1mA | ±(1,0% + 5 cyfr) |
| Współczynnik szczytowy | 1,00~ 3,99 | 0,01 | ±(1%+2 cyfry) |
| 4,00~ 9,99 | 0,01 | ±(5%+2 cyfry) | |
| Czynna moc | 0,000W~ 9999,9kW | Minimalna rozdzielczość 0,001 W |
±(1%+3cyfr) Cosφ≥0,8 |
|
±(1,5% + 10 cyfr) 0,2 ≤ Cos (< 0,8) |
|||
| Moc bierna, indukcyjna lub pojemnościowa |
0.000VAR~ 9999,9kVAR |
Minimalna rozdzielczość 0,001VAR |
±(1%+3cyfr) Grzech (≥0,5) |
|
±(1,5% + 10 cyfr) 0,2 ≤ grzech (<0,5) |
|||
| Moc pozorna |
0,000VA~ 9999,9 kVA |
Minimalna rozdzielczość 0,001VA | ±(1%+3cyfr) |
| Współczynnik mocy | -1.000 ~ 1.000 | 0,001 |
±(1,5%+3 cyfry) Cos (≥0,5) |
|
±(1,5% + 10 cyfr) 0,2 ≤ Cos (< 0,5) |
|||
| Energia czynna | 0,000Wh~ 9999,9MWh | Minimalna rozdzielczość 0,001 Wh |
±(1%+3cyfr) Cosφ≥0,8 |
|
±(1,5% + 10 cyfr) 0,2 ≤ Cos (< 0,8) |
|||
| Energia bierna, indukcyjna lub pojemnościowa |
0.000VARh~ 9999.9MVARh |
Minimalna rozdzielczość 0,001VARh |
±(1%+3cyfr) Grzech (≥0,5) |
|
±(1,5% + 10 cyfr) 0,2 ≤ grzech (<0,5) |
|||
| Energia pozorna |
0,000 VAh~ 9999,9MVAh |
Minimalna rozdzielczość 0,001VAh | ±(1%+3cyfr) |
| Kąt fazowy | -179°~ 180° | 1° | ±(2°) |
|
Tanφ (VA≥50VA) |
-32,76~ 32,76 | Minimalna rozdzielczość 0,001 | φ:±(1°) |
|
Przesunięcie fazowe współczynnika mocy (DPF) |
-1.000 ~ 1.000 | 0,001 | φ:±(1°) |
|
Stosunek harmonicznych (zamówienie od 1 do 50)(Vrms>50V) |
0,0% ~ 99,9% | 0,1% | ±(1%+5cyfr) |
|
Kąt harmoniczny (Vrms>50V) |
-179°~ 180° | 1° | ±(3°) harmoniczne rzędu 1 do 25 |
| ±(10°) harmoniczne rzędu 26 do 50 | |||
|
Całkowity współczynnik harmonicznych (THD lub THD-F) ≤50 |
0,0% ~ 99,9% | 0,1% | ±(1%+5cyfr) |
|
Współczynnik zniekształceń (DF lub THD-R) ≤50 |
0,0% ~ 99,9% | 0,1% | ±(1%+10 cyfr) |
| Współczynnik K transformatora | 1,00~99,99 | 0,01 | ±(5%) |
| 3 fazy asymetrii | 0,0% ~ 100% | 0,1% | ±(1%) |
Zacisk prądu (opcjonalnie)
| Rodzaj | Prawdziwy prąd RMS | Maksymalny błąd rzeczywistego prądu RMS | Maksymalny błąd kąta fazowego |
| HM-008B cęgi prądowe | 10mA~ 99mA | ±(1%+3cyfr) | ± (1,5°), ramiona ≥20mA |
| 100mA~ 10,0A | ±(1%+3cyfr) | ±(1°) | |
| Cęgi prądowe HM-040B | 0,10A~ 0,99A | ±(1%+3cyfr) | ±(1,5°) |
| 1,00 ~ 100 A | ±(1%+3cyfr) | ±(1°) | |
| HM-068B cęgi prądowe | 1,0A~ 9,9A | ±(2% + 3 cyfry) | ±(3°) |
| 10,0A ~ 1000A | ±(2% + 3 cyfry) | ±(2°) | |
| Elastyczny czujnik prądu cewki HM-300F (z integratorem) | 10A～99A | ±(1% + 3 cyfry) | ±(3°) |
| 100AA ~ 3000A | ±(1% + 3 cyfry) | ±(2°) |
Analizator jakości zasilania PQA-500 to potężne narzędzie dla inżynierów zajmujących się testowaniem.
