| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HAOMAI |
| Orzecznictwo: | ISO9001:2015, Type Test Report, Calibration Report |
| Numer modelu: | RELAYSTAR-7000 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiation |
| Szczegóły pakowania: | Skrzynia transportowa + Skrzynia ze sklejki |
| Czas dostawy: | 10-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 400 zestawów miesięcznie |
| Nazwa produktu: | Zestaw do testowania przekaźników zabezpieczających, zestaw do testowania przekaźników, zestaw do te | Wyjście prądowe: | 6x0…30A |
|---|---|---|---|
| Wyjście napięciowe: | 6x0…150V | Dokładność wyjściowa: | ≤0,1% dla wyjścia AC |
| Testowanie IEC 61850: | dostępny | Operacja: | tryb lokalny + tryb PC |
| High Light: | Wielomodowy sprzęt do testowania przekaźników ochronnych,ultralekki sprzęt do testowania przekaźników ochronnych,uniwersalny sprzęt do testowania przekaźników ochronnych |
||
Uniwersalny system testowania przekaźników
Model:RELAYSTAR-7000

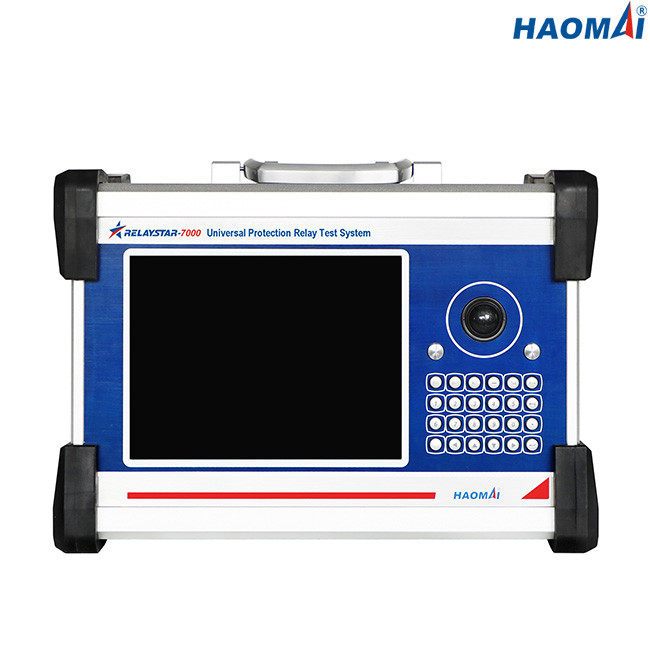

RELAYSTAR-7000 to wielofunkcyjny i przenośny system testowania zabezpieczeń.Urządzenie RELAYSTAR-7000 może być obsługiwane za pomocą wbudowanego komputera przemysłowego z 9,7-calowym ekranem dotykowym TFT LCD, klawiaturą i myszą, co pozwala użytkownikowi na szybkie i łatwe wykonywanie testów ręcznych, w stanie ustalonym i dynamicznych.Wyniki badań można zapisać w pamięci lokalnej, a następnie pobrać na dysk flash USB w celu przesłania danych testowych lub wydrukowania raportów z badań.
Dla w pełni automatycznego testowania na PC, każda jednostka RELAYSTAR-7000 jest dostarczana z instalacyjną wersją oprogramowania RELAYSTAR.Oprogramowanie RELAYSTAR może działać na komputerze z systemem operacyjnym Windows 10.
RELAYSTAR-7000 jest przeznaczony do testowania elektromechanicznych, półprzewodnikowych i mikroprocesorowych przekaźników ochronnych, urządzeń IED IEC61850 i jednostki scalającej.
RELAYSTAR-7000 może być również zsynchronizowany w celu wykonywania testów end-to-end z zestawami testowymi przydzielonymi do różnych podstacji poprzez wbudowany GPS.
Główne cechy
● Możliwość testowania przekaźników ochronnych elektromechanicznych, półprzewodnikowych i mikroprocesorowych, urządzeń IED IEC61850 i jednostki scalającej
●Wyjście prądu 6-fazowego (6×30A) + napięcia 6-fazowego (6×150V)
● Samodzielna praca przy użyciu intuicyjnego graficznego ekranu TFT LCD o wysokiej rozdzielczości, do obsługi nie jest wymagany komputer PC
●Możliwość zdalnego testowania komputera
●Wysoki prąd i duża moc
●Wbudowane monitorowanie i nagrywanie przebiegów
●Możliwość kompleksowego testowania dynamicznego satelity GPS zsynchronizowanego z satelitą
●Możliwość testowania IEC61850
Dane techniczne

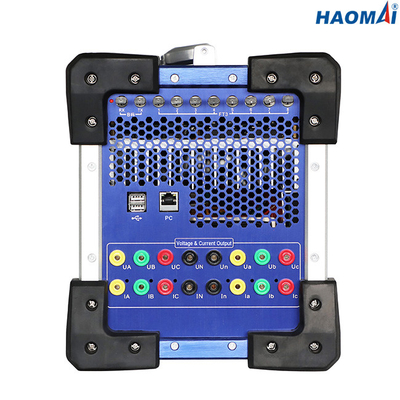

Ogólne wyjścia prądowe i napięciowe
| Prąd generatora | Zakres ustawień | 6-fazowe AC(LN): 6x0…30A |
| DC(LN): 6x0…±10 A | ||
| Moc | 6-fazowe AC(LN): 6x450VA przy 30A | |
| DC(LN): 6x120VA przy 10A | ||
| Dokładność | AC:±1mA (≤0,2A), ≤0,1% (0,2~30A) | |
| Prąd stały: ±5mA (0,2~0,5A), ≤0,2% (0,5~10A) | ||
| Rezolucja | 1mA | |
| Generator napięcia | Zakres ustawień | 6-fazowe AC(LN): 6x0…150V |
| DC(LN): 6x0…±160V | ||
| Moc | 6-fazowe AC(LN): 6x80VA przy 150V | |
| DC(LN): 6x80VA przy 160V | ||
| Dokładność | AC:±2mV (0,2~2V), ≤0,1% (2~150V) | |
| Prąd stały: ±10mV (0,5~5V), ≤0,2% (5~160V) | ||
| Rezolucja | 1mV | |
| Ogólne generatory | Częstotliwość | zakres: 0~1200Hz |
| dokładność:<1mHz(0~65Hz), <10mHz(65~450Hz),<20mHz(450~1200Hz) | ||
| rozdzielczość: 0,001 Hz | ||
| Faza | zakres: -360 ° ~ + 360 ° | |
| dokładność: 0,1° | ||
| rozdzielczość: 0,01° | ||
| Harmoniczny | kolejność superpozycji: 2 ~ 24 razy | |
| zniekształcenie: ≤0,5% |
Interfejsy komunikacyjne Ethernet
| Tryb | 10/100Base-TX (10/100Mbit, skrętka, auto-crossover) |
| Numer portu | 2 |
| Rodzaj interfejsu | RJ45 |
| Wskaźnik stanu | Światła ledowe |
Interfejsy komunikacji światłowodowej
| Tryb | 100Base-FX (100Mbit, światłowód, pełny dupleks) |
| Numer portu | 8 |
| Rodzaj interfejsu | LC |
| Rodzaj włókna | 62,5/125μm (włókno wielomodowe) |
| Długość fali | 1310nm |
| Odległość transmisji | >1km |
| Wskaźnik stanu | Światła ledowe |
Interfejsy FT3
| Numer portu | 9 (8 do nadawania, 1 do odbioru) |
| Rodzaj interfejsu | ST |
| Rodzaj włókna | 62,5/125μm (włókno wielomodowe) |
| Długość fali | 850nm |

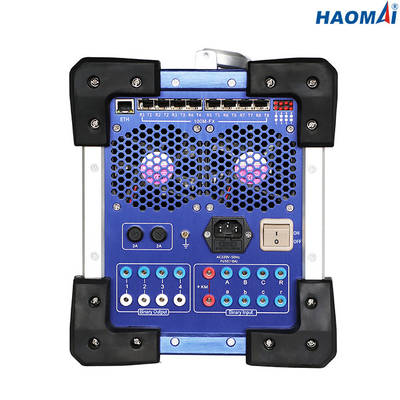

Wejścia binarne
| Numer | 8 |
| Rodzaj | styk bezpotencjałowy lub styk jałowy (automatyczna identyfikacja) |
| Charakterystyka progowa | „0”: 0~6V;„1”: 12 V (250 V) |
Wyjścia binarne
| Numer | 4 |
| Rodzaj | bezczynny kontakt |
| Zdolność przerwania | 250VAC/0,5A;250VDC/0.2A |
Wbudowany monitoring i nagrywanie
| Monitorowanie | wyjścia prądowe i napięciowe |
| Nagranie | wyjścia analogowe, stan wejść/wyjść binarnych |
| Tryb | monitorowanie w czasie rzeczywistym, nie jest wymagane okablowanie zewnętrzne |
| Długość nagrania | nieograniczony (do zapełnienia pamięci wewnętrznej) |
Zasilacz
| Znamionowe napięcie wejściowe | dostosowane (AC230V/120V±10%, 1-fazowe) |
| Częstotliwość nominalna | 50/60 Hz |
| Prąd znamionowy | 10A przy 230V / 12A przy 120V |
| Połączenie | Standardowe gniazdo AC (IEC 60320) |
Warunki środowiska
| Operacja Temperatura | 0 ... +50 °C (+32 ... +122 °F) |
| Temperatura przechowywania | -25 ... +70 °C (-13 ... +158 °F) |
| Zakres wilgotności | wilgotność względna 5 ... 95%, bez kondensacji |
| Wibracja | IEC 60068-2-6 (20m/s2 przy 10...150 Hz) |
Różnorodny
| Waga | 19,5 kg (42,99 funta) |
| Wymiary (szer. x wys. x gł., bez uchwytu) | 405 × 295 × 250 mm (15,94 x 11,61 x 9,84 cala) |
Normy bezpieczeństwa, kompatybilność elektromagnetyczna
| EMC | Produkt jest zgodny z dyrektywą kompatybilności elektromagnetycznej (EMC) 2004/108/WE (zgodny z CE). |
| Produkt jest zgodny z dyrektywą niskonapięciową 2006/95/WE (zgodny z CE). | |
| Bezpieczeństwo | IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3 |
| IEC 61010-1 |
RELAYSTAR-7000 to uniwersalny i terenowy przenośny system testowania przekaźników do testowania elektromechanicznych, półprzewodnikowych i mikroprocesorowych przekaźników zabezpieczeniowych, urządzeń IED IEC61850 i jednostek łączących w elektrowniach, zarówno w podstacjach konwencjonalnych, jak i inteligentnych.
