Monitorowanie DGA online ISO9001 RS485 Wielofunkcyjna akustyka fotograficzna

Jednostka monitorująca DGA z wieloma transformatorami gazowymi

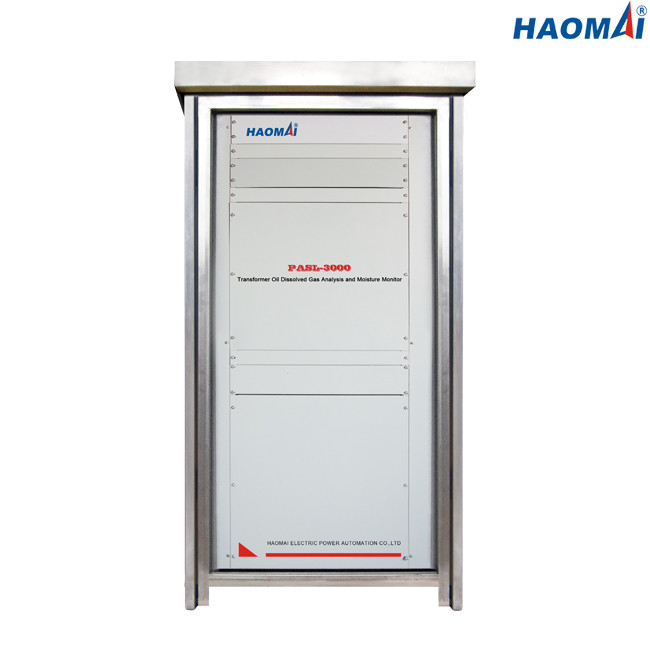

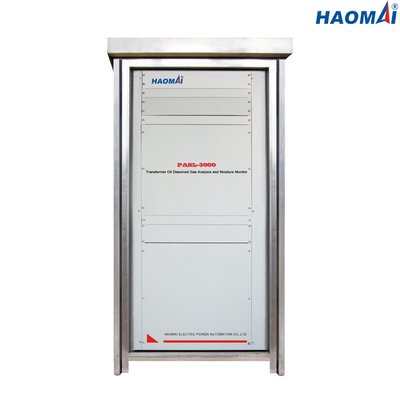

Model: PASL-3000

Innowacyjnie wykorzystując technologię laserów półprzewodnikowych i technologię detekcji spektroskopii fotoakustycznej, jednostka monitorująca DGA z wieloma transformatorami gazowymi PASL-3000 może mierzyć wodór (H2), tlenek węgla (CO), dwutlenek węgla (CO2), metan (CH4), acetylen (C2H2) , Etan (C2H6), Etylen (C2H4) itp. rozpuszczone gazy zgodnie z międzynarodowymi normami, a także wilgoć (H2O) w oleju.Pomiar on-line umożliwia użytkownikowi wykrycie i zdiagnozowanie pełnego zakresu uszkodzeń transformatora.

PASL-3000 to jednostka monitorująca DGA transformatorów on-line, która jest szeroko stosowana do monitorowania średnich i dużych transformatorów w energetyce, przesyłu lub w przemyśle.

Główne cechy

● Ta jednostka monitorująca wprowadza technologię laserów półprzewodnikowych i technologię spektroskopii fotoakustycznej do nowej dziedziny, która ma niezwykły wpływ na wykrywanie rozpuszczonego gazu w oleju transformatorowym, poprawiając szybkość wykrywania błędów na początkowym etapie głównego transformatora i zmniejszając częstość występowania błędów i koszty eksploatacji i konserwacji.

●Pomiar i analiza gazów rozpuszczonych wszystkich składników.Zastosuj spektroskopię fotoakustyczną do pomiaru zawartości składników gazowych wodoru (H2), tlenku węgla (CO), dwutlenku węgla (CO2), metanu (CH4), acetylenu (C2H2), etanu (C2H6), etylenu (C2H4), wilgoci ( H2O) itp. 8 rodzajów gazów, można również rozszerzyć o pomiar zawartości składników azotu (N2) i tlenu (O2).

● Bez gazu nośnego, bez konserwacji, bez instalacji odcinającej zasilanie.Próbka oleju jest pobierana bezpośrednio przez wlot oleju, a po analizie próbka oleju jest zawracana do zbiornika oleju, dzięki czemu podczas instalacji nie dochodzi do przerwy w zasilaniu.Podczas pracy nie jest wymagany gaz nośny ani ponowna kalibracja, co jest naprawdę bezobsługowe.

● Dokładny test wąskiej przepustowości, unikaj zakłóceń.Laserowe źródło światła, bez filtra, może dokładnie uniknąć zakłóceń krzyżowych podczas wykrywania mieszanego gazu wadliwego, wysoka dokładność pomiaru, dobra powtarzalność.

● Odgazowywanie próżniowe w stałej temperaturze, bezpieczne i niezawodne.Wysoka wydajność odgazowania, próbka oleju odgazowanego nie styka się z powietrzem zewnętrznym, próbka oleju „0” utrata zanieczyszczenia „0”, aby zapewnić bezpieczeństwo powrotu oleju transformatorowego.

●Elektronicznie modulowany laser pozwala uniknąć mechanicznych uszkodzeń strukturalnych.Laser jest napędzany sygnałem elektrycznym w celu wygenerowania impulsowego sygnału optycznego, który zastępuje dysk modulacyjny tradycyjnego systemu widma fotoakustycznego źródła światła podczerwonego, zmniejsza wibracje i straty mechaniczne oraz zmniejsza awaryjność sprzętu.

● Wyświetlacz zdalnego terminala.Monitor obsługuje protokół MODBUS i IEC61850, który może zapewnić zdalne wyświetlanie terminala, w tym stan pracy sprzętu, dane pomiarowe w czasie rzeczywistym, wykres analizy kolumny danych, wykres trendu, raport i monit ostrzegawczy.

●Wielokrotna komunikacja danych, zdalne scentralizowane zarządzanie.Zaawansowane oprogramowanie do zdalnego scentralizowanego zarządzania może podsumowywać i monitorować stan pracy i dane testowe wielu monitorów oraz zapewniać doskonałą analizę trendów i wyniki diagnozy.Obsługuje tryby komunikacji RS485, Ethernet, GPRS, światłowód itp.

Dane techniczne

Jednostka monitorująca DGA z wieloma transformatorami gazowymi PASL-3000 jest niezawodnym urządzeniem on-line do monitorowania wodoru (H2), tlenku węgla (CO), dwutlenku węgla (CO2), metanu (CH4), acetylenu (C2H2), etanu (C2H6), etylenu (C2H4) itp. rozpuszczone gazy i wilgoć (H2O) średnich i dużych transformatorów w elektrowniach lub podstacjach.
