| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HAOMAI |
| Orzecznictwo: | ISO9001:2015, Type Test Report, Calibration Report |
| Numer modelu: | RELAYSTAR-806 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiation |
| Szczegóły pakowania: | Skrzynia transportowa + Skrzynia ze sklejki |
| Czas dostawy: | 10-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 400 zestawów miesięcznie |
| Nazwa produktu: | Tester przekaźników, zestaw do testowania przekaźników, zestaw do testowania wtórnego wtrysku | Wyjście prądowe: | 3x0…40A |
|---|---|---|---|
| Wyjście napięciowe: | 4x0…150V | Dokładność wyjściowa: | ≤0,1% dla wyjścia AC |
| Max. Maks. output power moc wyjściowa: | 1x1000VA przy 120A | Operacja: | tryb lokalny + tryb PC |
| High Light: | Lekki zestaw testowy przekaźników zabezpieczających,8-calowy zestaw testowy przekaźników zabezpieczających,trójfazowy zestaw testowy przekaźników LCD |
||

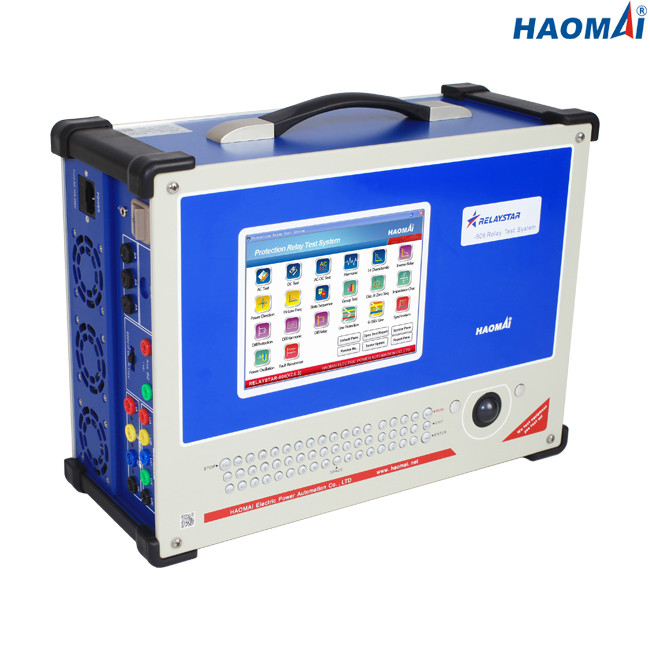

Kompleksowy tester trójfazowych przekaźników zabezpieczających
Model: RELAYSTAR-806
RELAYSTAR-806 jest wszechstronnym testerem trójfazowych przekaźników zabezpieczeniowych i narzędziem do uruchamiania.Posiada 7 kanałów wyjściowych ((3I + 4U), a każdy kanał wyjściowy jest niezależną i jednoczesną kontrolą wartości amplitudy, kąta fazowego i częstotliwości.
Zestaw RELAYSTAR-806 może być niezależnie obsługiwany za pomocą wbudowanego komputera przemysłowego z 8-calowym ekranem LCD, pełną klawiaturą i myszą, bez konieczności korzystania z komputera.Operator może również podłączyć zestaw RELAYSTAR-806 do laptopa, użyć oprogramowania RELAYSTAR uruchomionego na laptopie z systemem operacyjnym Windows, aby w pełni kontrolować zestaw RELAYSTAR-806, aby wykonać wszystkie testy i zapisać wyniki testów w laptopie.
Główne cechy
1) Uniwersalne aplikacje do testowania przekaźników
2) 7-kanałowe wyjścia (3I + 4U)
2) Wbudowany komputer przemysłowy z 8-calowym ekranem LCD, pełną klawiaturą i myszą
3) Kontroluj i działaj z komputerem lub bez
4) Niezależne wyjście AUX DC
5) Test od końca do końca z wbudowanym GPS
6) W pełni funkcjonalne oprogramowanie testowe RELAYSTAR
7) Funkcja importu i eksportu plików RIO
8) Model systemu elektroenergetycznego do testów dynamicznych
9) Wyświetlanie wektora online
10) Włącz test błędu (SOTF)
11) Automatyczne tworzenie raportu z testów
12) Bezpłatna aktualizacja oprogramowania
Dane techniczne
Prąd generatora
| Zakres ustawień | AC trójfazowy (LN) | 3x0…40A |
| 1-fazowy AC (LL-LN) | 1x0…120A | |
| DC(LN) | 3x…±10A | |
|
Moc
|
AC trójfazowy (LN) | 3x300VA przy 40A |
| 1-fazowy AC (LL-LN) | 1x1000VA przy 120A | |
| DC(LN) | 3x120VA przy 10A | |
| Dokładność | AC: ±1mA (≤0,2A), ≤0,1% (0,2~40A) | |
| Prąd stały: ±5mA (0~0,5A), ≤0,2% (0,5~10A) | ||
| Rezolucja | 1mA | |
Generator napięcia
| Zakres ustawień | 4-fazowy AC(LN) | 4x0…150V |
| 1-fazowy AC(LL) | 1x0…300V | |
| DC(LN) | 3x…±160V | |
| Moc | 4-fazowy AC(LN) | 4x70VA przy 150V |
| 1-fazowy AC(LL) | 1x140VA przy 300V | |
| DC(LN) | 3x80VA przy 160V | |
| Dokładność | AC: ±2mV (0,2~2V), ≤0,1% (2~150V) | |
| Prąd stały: ±10mV (0~5V), ≤0,2% (5~160V) | ||
| Rezolucja | 1mV | |
Pomocnicze wyjście prądu stałego
| Zakres napięcia | 110 V/220 V (maks. 1,5 A) |
| Moc | maks.165VA/330VA |
Wejścia binarne
| Numer | 8 |
| Charakterystyka wejściowa | kontakt jałowy lub kontakt bezpotencjałowy |
| Charakterystyka progowa | „0”:0÷6V;„1”: 12 V (250 V) |
| Maks.Czas pomiaru | 999999,999 s |
| Dokładność czasu | ±1ms |
| Rozdzielczość czasu | 1ms |
Wyjścia binarne
| Numer | 4 |
| Rodzaj | bezczynny kontakt |
| Zdolność przerwania | 250VAC/0,5A, 250VDC/0,2A |
Ogólne generatory
| Częstotliwość | zakres: 0~1200Hz |
| dokładność:<1mHz(0~65Hz),<10mHz(65~450Hz),<20mHz(450~1200Hz) | |
| rozdzielczość: 0,001 Hz | |
| Faza | zakres: -360 ° ~ + 360 ° |
| dokładność: 0,1° | |
| rozdzielczość: 0,01° | |
| Harmoniczny | kolejność superpozycji: 2 ~ 24 razy |
| zniekształcenie: ≤0,5% |
Zasilacz
| Znamionowe napięcie wejściowe | dostosowane (AC 220V/230V/120V±10%, 1-fazowe) |
| Częstotliwość nominalna | 50/60 Hz |
| Prąd znamionowy | 10A przy 230V / 12A przy 115V |
| Połączenie | standardowe gniazdo AC (IEC 60320) |
Różnorodny
| Waga | 18 kg (39,68 funta) |
| Wymiary (szer. x wys. x gł., bez uchwytu) | 405×300×164mm (15,94x11,81x6,46 cala) |
| Port połączenia | 2 porty USB2.0, 1 port Ethernet |
Kompleksowy tester trójfazowych przekaźników zabezpieczeniowych RELAYSTAR-806 jest przeznaczony przede wszystkim do wtórnego testowania przekaźników zabezpieczeniowych.Praktycznie wszystkie typy przekaźników zabezpieczeniowych zdefiniowane przez ANSI/IEEE mogą być testowane.Przykłady tego, co może przetestować RELAYSTAR-806, są pokazane w poniższej tabeli.
| Nr ANSI / IEEE | Nazwa urządzenia lub funkcji |
| 2 | Opóźnienie wpatrywania się |
| 3 | Przekaźnik kontrolny lub blokujący |
| 7 | Przekaźnik szybkości zmiany |
| 13 | Urządzenie prędkości synchronicznej |
| 15 | Prędkość lub częstotliwość, urządzenie dopasowujące |
| 16 | Urządzenie do transmisji danych |
| 18 | Urządzenie przyspieszające lub zwalniające |
| 21 | Przekaźnik odległości |
| 24 | Przekaźnik woltów na herc |
| 25 | Urządzenie synchronizujące lub sprawdzające synchronizację |
| 27 | Przekaźnik podnapięciowy |
| 30 | Przekaźnik sygnalizacyjny |
| 32 | Kierunkowy przekaźnik mocy |
| 36 | Urządzenie do pomiaru polaryzacji lub napięcia polaryzującego |
| 37 | Przekaźnik podprądowy lub podmocowy |
| 40 | Przekaźnik polowy |
| 44 | Przekaźnik uruchamiania sekwencji jednostki |
| 46 | Przekaźnik prądu odwróconej fazy lub równoważenia faz |
| 47 | Przekaźnik napięciowy kolejności faz |
| 48 | Przekaźnik niekompletnej sekwencji |
| 50 | Chwilowe przetężenie lub przekaźnik szybkości narastania |
| 51 | Przekaźnik nadprądowy AC czasu |
| 55 | Przekaźnik współczynnika mocy |
| 59 | Przekaźnik przepięciowy |
| 60 | Przekaźnik równoważący napięcie lub prąd |
| 62 | Opóźnienie czasowe zatrzymania lub otwarcia przekaźnika |
| 66 | Urządzenie do nacinania lub joggingu |
| 67 | Kierunkowy przekaźnik nadprądowy AC |
| 68 | Przekaźnik pozakrokowy lub blokujący |
| 69 | Tolerancyjne urządzenie sterujące |
| 74 | Przekaźnik alarmowy |
| 76 | Przekaźnik prądu stałego |
| 77 | Urządzenie telemetryczne |
| 78 | Przekaźnik pomiaru kąta fazowego |
| 79 | Przekaźnik zamykający AC |
| 81 | Przekaźnik częstotliwości |
| 82 | Przekaźnik ponownego załączania mierzący obciążenie DC |
| 83 | Automatyczne sterowanie selektywne lub przekaźnik transferowy |
| 85 | Przekaźnik odbiorczy z przewodem nośnym lub pilotowym |
| 86 | Przekaźnik blokujący |
| 87 | Różnicowy przekaźnik ochronny |
| 91 | Przekaźnik kierunkowy napięcia |
| 92 | Przekaźnik kierunkowy napięcia i mocy |
| 94 | Przekaźnik wyzwalający lub wyzwalający |
