| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HAOMAI |
| Orzecznictwo: | ISO9001:2015 |
| Numer modelu: | BRT-200 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiation |
| Szczegóły pakowania: | Walizka transportowa + karton |
| Czas dostawy: | 5-10 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 400 zestawów miesięcznie |
| Nazwa produktu: | Tester rezystancji uziemienia | Pomiar rezystancji uziemienia: | 0,00Ω-30,00kΩ |
|---|---|---|---|
| Rezystywność gleby: | 0,00Ωm-9999kΩm | Napięcie uziemienia: | 0,00V-100,0V |
| Pomocnicza impedancja uziemienia: | warunki pracy <5kΩ | Przechowywanie danych: | 500 zestaw danych |
| High Light: | Wielomodowy sprzęt do testowania rezystancji uziemienia,sprzęt do testowania rezystancji uziemienia 128Hz,ultraprzenośny tester rezystancji uziemienia |
||

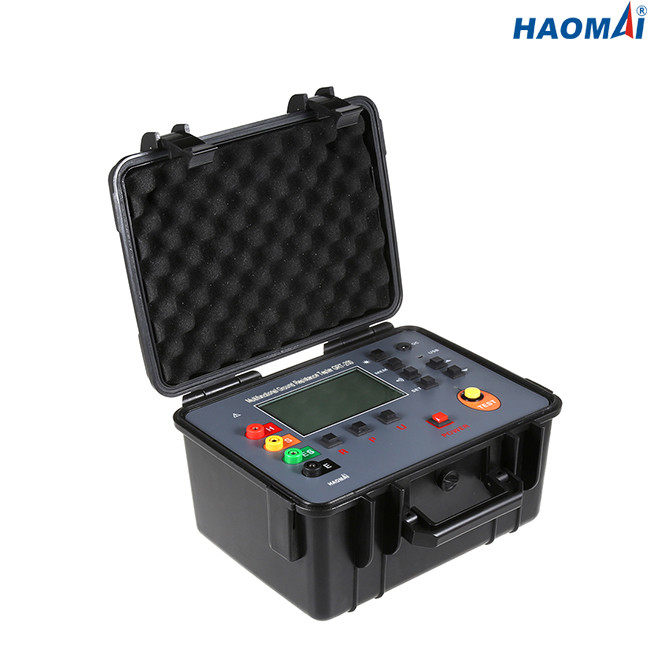

Wielofunkcyjny tester rezystancji uziemienia
Model: GRT-200
Wielofunkcyjny tester rezystancji uziemienia GRT-200 przeznaczony jest do pomiaru rezystancji uziemienia metodą czteroprzewodową, trzyprzewodową lub dwuprzewodową, a także do pomiaru rezystywności gruntu.
Dane techniczne
| Funkcjonować | pomiar rezystancji uziemienia metodą czteroprzewodową, trójprzewodową lub dwuprzewodową, pomiar rezystywności gruntu, pomiar napięcia uziemienia i napięcia przemiennego |
| Temperatura i wilgotność otoczenia | 23 ℃ ± 5 ℃, 75% rh poniżej |
| Zasilacz | Akumulator kwasowo-ołowiowy DC 6 V / 4,5 Ah, wystarcza na ponad 100 godzin w trybie czuwania |
| Napięcie zakłócające | <20V (należy unikać) |
| Prąd zakłócający | <2A (należy unikać) |
| Rozstaw elektrod podczas pomiaru R | 5d |
| Rozstaw elektrod podczas pomiaru ρ | 20h |
| Pomocnicza impedancja uziemienia | stan odniesienia <100Ω, stan pracy <5kΩ |
| Zakres pomiaru | Rezystancja uziemienia: 0,00Ω~30,00kΩ |
| Rezystywność gleby: 0,00Ωm~9999kΩm | |
| Napięcie uziemienia: 0,00V~100,0V | |
| Tryb pomiaru | Precyzyjny pomiar czteroprzewodowy lub trójprzewodowy, prosty pomiar dwuprzewodowy |
| Metoda pomiaru |
Rezystancja uziemienia: prąd znamionowy i metoda zmiany biegunów Rezystywność gleby: metoda czterobiegunowa Napięcie uziemienia: średnie prostowanie (S-ES między interfejsem) |
| Częstotliwość testu | 128 Hz |
| Prąd testowy zwarcia | > 20mA (sinusoida) |
| Napięcie testowe obwodu otwartego | AC 28V max. |
| Zakres rozstawu elektrod | Można ustawić 1m ~ 100m |
| Zmiana biegów | Rezystancja uziemienia: w pełni automatyczne przesunięcie 0,00Ω~30,00kΩ |
| Rezystywność gleby: w pełni automatyczne przesunięcie 0,00 Ωm~9999kΩm | |
| Podświetlenie | regulowane podświetlenie ekranu w kolorze szarym, odpowiednie do stosowania w ciemnych miejscach |
| Tryb wyświetlania | 4-bitowy duży wyświetlacz LCD, szare podświetlenie ekranu |
| Instrukcje pomiaru | Miganie diody LED podczas pomiaru |
| Rozmiar LCD | 111mm × 68mm |
| Pole wyświetlacza LCD | 108mm × 65mm |
| Wymiary przyrządu | DxSxW: 277,2 mm × 227,5 mm × 153 mm |
| Standardowe przewody pomiarowe | 4 szt: czerwony 15m, czarny 15m, żółty 10m, zielony 10m |
| Proste przewody pomiarowe | 2 szt: żółty 1,6m, zielony 1,6m |
| Pomocniczy pręt uziemiający | 4 szt.: φ10 mm × 200 mm |
| Czas pomiaru | Napięcie uziemienia: około 3 razy/sek. |
| Rezystancja gruntu/rezystywność gruntu: około 7 sek./czas | |
| Napięcie sieciowe | Pomiar poniżej AC100V (funkcja pomiaru napięcia uziemienia nie może być używana do pomiaru mocy komercyjnej) |
| Interfejs USB | Dzięki interfejsowi USB, monitorowaniu oprogramowania, przechowywanych danych można przesłać do komputera w celu zapisania i wydrukowania. |
| Kabel komunikacyjny | 1 szt. kabel komunikacyjny USB, długość: 1,5m |
| Przechowywanie danych | 500 zestaw danych.„MEM” to wskaźnik pamięci, symbol „FULL” oznacza, że pamięć jest pełna. |
| Zapytanie o dane | Pojawia się symbol „MR” |
| Wyświetlacz przepełnienia | Funkcja przekroczenia zakresu: pojawia się symbol „OL”. |
| Test zakłóceń | Automatyczna identyfikacja sygnałów zakłócających.Symbol „NOISE” wskazuje, kiedy napięcie zakłócające jest wyższe niż 5V. |
| Test uziemienia pomocniczego | Z funkcją testu impedancji uziemienia pomocniczego, 0,00KΩ ~ 30kΩ (Rh max = 3kΩ +100R <50kΩ, Rs max = 3kΩ +100R <50kΩ) |
| Funkcja alarmu | Daj alarm, gdy zmierzona wartość przekroczy wartość ustawienia alarmu; |
| Napięcie baterii | Wyświetlanie stanu baterii w czasie rzeczywistym, przypominające o odpowiednim ładowaniu, gdy napięcie baterii jest niskie. |
| Automatyczne wyłączanie | Pojawia się symbol „APO”, automatyczne wyłączenie po 15 minutach |
| Pobór energii | Tryb gotowości: 40mA (podświetlenie wyłączone) |
| Włącz podświetlenie: około 43mA | |
| Praca: 75mA (podświetlenie wyłączone) | |
| Waga | Instrument: 2,45 kg (w tym bateria) |
| Przewody pomiarowe: 1,3 kg | |
| Pomocniczy pręt uziemiający: 0,85 kg (4 szt.) | |
| Temperatura i wilgotność pracy | -10 ℃ (40 ℃, 80% RH poniżej) |
| Temperatura i wilgotność przechowywania | -20 ℃ (60 ℃, 70% poniżej) |
| Ochrona przed przeładowaniem | Pomiar impedancji uziemienia: AC 280 V/3 sekundy między portami HE i S-ES |
| Test izolacji | 20MΩ powyżej (500V między obwodem a obudową) |
| Wytrzymać napięcie | AC 3700 V/rms (między obwodem a obudową) |
| EMC | IEC61326 |
| Bezpieczeństwo |
IEC61010-1 (CAT Ⅲ 300 V, CAT IV 150 V, poziom zanieczyszczenia 2) IEC61010-031 IEC61557-1 (impedancja uziemienia) IEC61557-5 (rezystywność gleby) JJG 366-2004 |
Zakres pomiarowy i dokładność
| Funkcja testowa | Zakres | Dokładność | Rezolucja |
| Rezystancja uziemienia (R) | 0,00Ω (30,00Ω) | ±2% ww ± 5 cyfr (Uwaga 1) | 0,01Ω |
| 30,0Ω～300,0Ω | ± 2% ww ± 3 cyfry | 0,1Ω | |
| 300Ω (3000Ω) | ± 2% ww ± 3 cyfry | 1Ω | |
| 3,00kΩ (30,00kΩ) | ± 2% ww ± 3 cyfry | 10Ω | |
|
Rezystywność gleby (ρ)
|
0,00Ωm (99.99Ωm) | ρ=2πaR (Uwaga 2) | 0,01Ωm |
| 100,0 Ωm (999,9 Ωm) | 0,1Ωm | ||
| 1000Ωm (9999Ωm) | 1Ωm | ||
| 10,00kΩm (99.99kΩm) | 10Ωm | ||
| 100,0kΩm (999,9kΩm) | 100Ωm | ||
| 1000kΩm (9999kΩm) | 1kΩm | ||
| Napięcie uziemienia | Prąd przemienny 0,00～100,0V | ± 2% ww ± 3 cyfry | 0,01V |
Notatka 1:Warunki odniesienia: dokładność przy Rh Rs < 100 Ω
Warunki pracy: Rh max＝3kΩ+100R＜50kΩ, Rs max＝3kΩ+100R＜50kΩ
Uwaga 2:Zależy to od dokładności pomiaru R.
π=3,14, a: 1m~100m
Wielofunkcyjny tester rezystancji uziemienia GRT-200 jest idealnym przyrządem do pomiaru rezystancji uziemienia i rezystywności gruntu.
