| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HAOMAI |
| Orzecznictwo: | ISO9001:2015 |
| Numer modelu: | BRT-300 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiation |
| Szczegóły pakowania: | Walizka transportowa + karton |
| Czas dostawy: | 5-10 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 400 zestawów miesięcznie |
| Nazwa produktu: | Tester rezystancji uziemienia, tester rezystancji uziemienia | Pomiar rezystancji uziemienia metodą 2/3/4 przewodową: | 0,00Ω-30,00kΩ |
|---|---|---|---|
| Pomiar rezystancji uziemienia za pomocą podwójnych zacisków: | 0,01Ω-100Ω | Pomiar rezystancji uziemienia metodą selekcji: | 0,00Ω-3000Ω |
| Rezystywność gleby: | 0,00Ωm-9999kΩm | Napięcie uziemienia: | 0,00V-100,0V |
| High Light: | Podwójne zaciski Sprzęt do testowania rezystancji uziemienia,sprzęt do testowania rezystancji gleby,automatyczny tester rezystywności gleby |
||

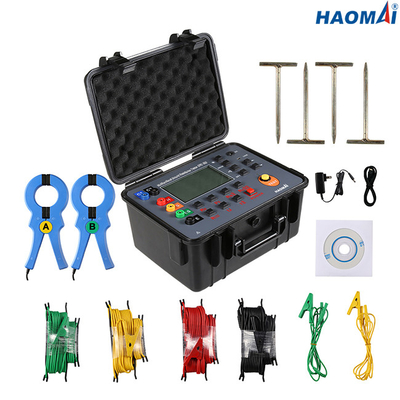

Cyfrowy tester rezystancji uziemienia i rezystywności gleby z podwójnymi zaciskami
Model: GRT-300
GRT-300 jest wszechstronnym przyrządem do pomiaru rezystancji uziemienia precyzyjną metodą 4-przewodową, 3-przewodową, prostą 2-przewodową, metodą selekcji lub metodą podwójnych cęgów, a także do pomiaru rezystywności gleby i napięcia doziemnego.
Dzięki konstrukcji cęgów prądowych o dużym kalibrze i zastosowaniu technologii pomiaru podwójnych cęgów, GRT-300 jest w stanie wykonywać pomiary on-line bez konieczności instalowania bieguna pomocniczego i izolowania korpusu uziemiającego od sprzętu.
Tester GRT-300 ma stopień ochrony IP54, co czyni go naprawdę przyrządem do użytku na zewnątrz.Duży, wyraźny, czytelny, podświetlany wyświetlacz LCD oraz przyciski testowe wielkości kciuka sprawiają, że przyrząd szczególnie nadaje się do testów naziemnych w warunkach zewnętrznych.
Cyfrowy tester rezystancji uziemienia i rezystywności gleby GRT-300 jest zasilany z akumulatora kwasowo-ołowiowego 6 V/4,5 Ah, który jest powszechnie dostępny i zapewnia doskonały czas testowania oraz trwa ponad 100 godzin w trybie gotowości.Ładowarka jest wbudowana, a przyrząd jest dostarczany z adapterem.Stan baterii jest wyświetlany za pomocą wykresu słupkowego.
Tester GRT-300 jest zgodny z rygorystycznymi normami bezpieczeństwa i posiada parametry CAT III 300V i CAT IV 150V.Impedancja gruntu jest zgodna z normą IEC61557-1, a rezystywność gruntu z normą IEC61557-5.
Dane techniczne
| Funkcjonować | pomiar rezystancji uziemienia metodą czteroprzewodową, trójprzewodową lub dwuprzewodową, metodą doboru lub metodą podwójnego cęgów, pomiar rezystywności gruntu, pomiar napięcia uziemienia i napięcia AC |
| Temperatura i wilgotność otoczenia | 23 ℃ ± 5 ℃, 75% rh poniżej |
| Zasilacz | Akumulator kwasowo-ołowiowy DC 6 V / 4,5 Ah, wystarcza na ponad 100 godzin w trybie czuwania |
| Napięcie zakłócające | <20V (należy unikać) |
| Prąd zakłócający | <2A (należy unikać) |
| Rozstaw elektrod podczas pomiaru R | 5d |
| Rozstaw elektrod podczas pomiaru ρ | 20h |
| Pomocnicza impedancja uziemienia | stan odniesienia <100Ω, stan pracy <5kΩ |
| Zakres pomiaru | Rezystancja uziemienia: 0,00Ω~30,00kΩ |
| Rezystywność gleby: 0,00Ωm~9999kΩm | |
| Napięcie uziemienia: 0,00V~100,0V | |
| Tryb pomiaru | Precyzyjny pomiar czteroprzewodowy lub trójprzewodowy, prosty pomiar dwuprzewodowy |
| Metoda pomiaru |
Rezystancja uziemienia: prąd znamionowy i metoda zmiany biegunów Rezystywność gleby: metoda czterobiegunowa Napięcie uziemienia: średnie prostowanie (S-ES między interfejsem) |
| Częstotliwość testu | 128 Hz |
| Prąd testowy zwarcia | > 20mA (sinusoida) |
| Napięcie testowe obwodu otwartego | AC 28V max. |
| Zakres rozstawu elektrod | Można ustawić 1m ~ 100m |
| Zmiana biegów | Rezystancja uziemienia: w pełni automatyczne przesunięcie 0,00Ω~30,00kΩ |
| Rezystywność gleby: w pełni automatyczne przesunięcie 0,00 Ωm~9999kΩm | |
| Podświetlenie | regulowane podświetlenie ekranu w kolorze szarym, odpowiednie do stosowania w ciemnych miejscach |
| Tryb wyświetlania | 4-bitowy duży wyświetlacz LCD, szare podświetlenie ekranu |
| Instrukcje pomiaru | Miganie diody LED podczas pomiaru |
| Rozmiar LCD | 111mm × 68mm |
| Pole wyświetlacza LCD | 108mm × 65mm |
| Wymiary przyrządu | DxSxW: 277,2 mm × 227,5 mm × 153 mm |
| Standardowe przewody pomiarowe | 4 szt: czerwony 15m, czarny 15m, żółty 10m, zielony 10m |
| Proste przewody pomiarowe | 2 szt: żółty 1,6m, zielony 1,6m |
| Pomocniczy pręt uziemiający | 4 szt.: φ10 mm × 200 mm |
| Czas pomiaru | Napięcie uziemienia: około 3 razy/sek. |
| Rezystancja gruntu/rezystywność gruntu: około 7 sek./czas | |
| Napięcie sieciowe | Pomiar poniżej AC100V (funkcja pomiaru napięcia uziemienia nie może być używana do pomiaru mocy komercyjnej) |
| Interfejs USB | Dzięki interfejsowi USB, monitorowaniu oprogramowania, przechowywanych danych można przesłać do komputera w celu zapisania i wydrukowania. |
| Kabel komunikacyjny | 1 szt. kabel komunikacyjny USB, długość: 1,5m |
| Przechowywanie danych | 500 zestaw danych.„MEM” to wskaźnik pamięci, symbol „FULL” oznacza, że pamięć jest pełna. |
| Zapytanie o dane | Pojawia się symbol „MR” |
| Wyświetlacz przepełnienia | Funkcja przekroczenia zakresu: pojawia się symbol „OL”. |
| Test zakłóceń | Automatyczna identyfikacja sygnałów zakłócających.Symbol „NOISE” wskazuje, kiedy napięcie zakłócające jest wyższe niż 5V. |
| Test uziemienia pomocniczego | Z funkcją testu impedancji uziemienia pomocniczego, 0,00KΩ ~ 30kΩ (Rh max = 3kΩ +100R <50kΩ, Rs max = 3kΩ +100R <50kΩ) |
| Funkcja alarmu | Daj alarm, gdy zmierzona wartość przekroczy wartość ustawienia alarmu; |
| Napięcie baterii | Wyświetlanie stanu baterii w czasie rzeczywistym, przypominające o odpowiednim ładowaniu, gdy napięcie baterii jest niskie. |
| Automatyczne wyłączanie | Pojawia się symbol „APO”, automatyczne wyłączenie po 15 minutach |
| Pobór energii | Tryb gotowości: 40mA (podświetlenie wyłączone) |
| Włącz podświetlenie: około 43mA | |
| Praca: 75mA (podświetlenie wyłączone) | |
| Waga | Instrument: 2,45 kg (w tym bateria) |
| Przewody pomiarowe: 1,3 kg | |
| Pomocniczy pręt uziemiający: 0,85 kg (4 szt.) | |
| Temperatura i wilgotność pracy | -10 ℃ (40 ℃, 80% RH poniżej) |
| Temperatura i wilgotność przechowywania | -20 ℃ (60 ℃, 70% wilgotności względnej poniżej) |
| Ochrona przed przeładowaniem | Pomiar impedancji uziemienia: AC 280 V/3 sekundy między portami HE i S-ES |
| Test izolacji | 20MΩ powyżej (500V między obwodem a obudową) |
| Wytrzymać napięcie | AC 3700 V/rms (między obwodem a obudową) |
| EMC | IEC61326 |
| Bezpieczeństwo |
IEC61010-1 (CAT Ⅲ 300 V, CAT IV 150 V, poziom zanieczyszczenia 2) IEC61010-031 IEC61557-1 (impedancja uziemienia) IEC61557-5 (rezystywność gleby) JJG 366-2004 |
Zakres pomiarowy i dokładność
| Funkcja testowa | Zakres | Dokładność | Rezolucja |
| Metoda 2/3/4-przewodowa do pomiaru rezystancji uziemienia | 0,00Ω～29,99Ω | ± 2% ww ± 5 cyfr (uwaga 1) | 0,01Ω |
| 30,0Ω (299,9Ω) | ± 2% ww ± 3 cyfry | 0,1Ω | |
| 300Ω (2999Ω) | ± 2% ww ± 3 cyfry | 1Ω | |
| 3,00kΩ (30,00kΩ) | ± 2% ww ± 3 cyfry | 10Ω | |
| Rezystancja prądu stałego | 0,0Ω (299,9Ω) | ± 2% ww ± 3 cyfry | 0,1Ω |
| 300Ω (2999Ω) | ± 2% ww ± 3 cyfry | 1Ω | |
| 3,00kΩ (30,00kΩ) | ± 2% ww ± 3 cyfry | 10Ω | |
| Wybór metody pomiaru rezystancji uziemienia | 0,00Ω～29,99Ω | ± 2% ww ± 5 cyfr (uwaga 1) | 0,01Ω |
| 30,0Ω (299,9Ω) | ± 2% ww ± 3 cyfry | 0,1Ω | |
| 300Ω (3000Ω) | ± 2% ww ± 3 cyfry | 1Ω | |
| Metoda dwucęgowa do pomiaru rezystancji uziemienia | 0,01Ω～0,99Ω | ± 10% odczyt ± 10 cyfr | 0,01Ω |
| 1,0Ω (9,9Ω) | 0,1Ω | ||
| 10Ω (100Ω) | 1Ω | ||
| Rezystywność gruntu (ρ) | 0,00Ωm (99.99Ωm) | ρ=2πaR (uwaga 2) | 0,01Ωm |
| 100,0 Ωm (999,9 Ωm) | 0,1Ωm | ||
| 1000Ωm (9999Ωm) | 1Ωm | ||
| 10,00kΩm (99.99kΩm) | 10Ωm | ||
| 100,0kΩm (999,9kΩm) | 100Ωm | ||
| 1000kΩm (9999kΩm) | 1kΩm | ||
| Napięcie uziemienia | Prąd przemienny 0,00～100,0V | ± 2% ww ± 3 cyfry | 0,01V |
| prąd przemienny | AC 0,0mA (1000A) | ± 2% ww ± 3 cyfry | 0,1mA |
