Analizator odpowiedzi częstotliwościowej 20dB przemiatania

Analizator odpowiedzi częstotliwościowej przemiatania

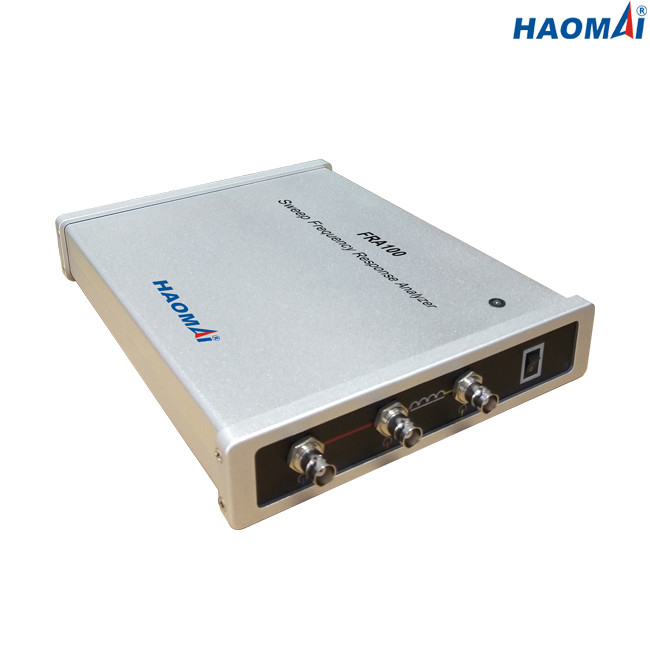

Model: FRA100

Sweep Frequency Response Analyzer FRA100 wykorzystuje metodę SFRA (Sweep Frequency Response Analysis) i mierzy funkcję przenoszenia elektrycznego w szerokim zakresie częstotliwości.Wykrywa defekty uzwojenia i usterki w rdzeniu magnetycznym, pomagając w ten sposób poprawić niezawodność transformatora, obniżyć koszty konserwacji i zapobiec kosztownym awariom.

Analizator odpowiedzi częstotliwościowej przemiatania FRA100 spełnia wymagania zawarte w broszurze Cigre 342,2008 dotyczące oceny stanu mechanicznego uzwojeń transformatorów przy użyciu FRA i chińskiej normy DL/T 911-2016, FRA dotyczącej deformacji uzwojeń transformatorów mocy, a także międzynarodowej normy IEC60076-18:2012.

Główne cechy

● Użyj SFRA (analiza odpowiedzi częstotliwościowej przemiatania), aby przetestować odkształcenie uzwojenia, mierząc charakterystykę odpowiedzi amplitudowo-częstotliwościowej każdego uzwojenia transformatorów mocy

●Szybki pomiar: czas pomiaru pojedynczego uzwojenia wynosi mniej niż 2 minuty

● Dokładność wysokiej częstotliwości: ≤0,001%

●Maksymalna liczba punktów przemiatania do 50 000

●Cyfrowa synteza częstotliwości w celu zapewnienia wyższej stabilności częstotliwości

●Izolacja napięcia 5000 V w celu pełnej ochrony laptopa

● Możliwość jednoczesnego załadowania 9 krzywych i automatycznego obliczenia parametrów każdej krzywej w celu zdiagnozowania deformacji uzwojeń i uzyskania wniosków referencyjnych.

●Oprogramowanie analityczne ma rozbudowaną funkcję, która spełnia wymagania chińskiej normy DL/T 911-2016 oraz międzynarodowej normy IEC60076-18:2012.

● Zarządzanie oprogramowaniem cechuje wysoka humanizacja i intelektualizacja.Użytkownicy muszą tylko kliknąć jeden przycisk, aby zakończyć wszystkie pomiary po ustawieniu parametrów.

●Mały rozmiar i niewielka waga (2,3 kg/5,07 funta) ułatwiają przenoszenie

Dane techniczne

Sekcja pomiarowa

Metoda testowa: SFRA (analiza odpowiedzi częstotliwościowej Sweep)

Zakres częstotliwości: 10Hz-10MHz

Rozdzielczość częstotliwości: < 0,01%

Niedokładność częstotliwości: ≤0,001%

Liczba punktów: domyślnie 600, do wyboru przez użytkownika

max.50 000 punktów, zdefiniowane przez użytkownika

Czas pomiaru: 1-2 minuty dla pojedynczego uzwojenia

Rozstaw punktów: logarytmiczny lub liniowy

Sweep settings: indywidualne ustawienia dla zdefiniowanych przez klienta pasm częstotliwości.Skala liniowa lub logarytmiczna.

Zakres dynamiczny: -120dB~20dB

Niedokładność: ±0,1 dB od +10 dB do -50 dB

±0,5 dB w dół do -80 dB

±1 dB w dół do -100 dB

Komunikacja z komputerem: USB

Oprogramowanie: odpowiednie dla Windows XP/7/8/10

Normy: spełnia wymagania zawarte w Cigré Brochure 342, 2008. Ocena stanu mechanicznego uzwojeń transformatorów z wykorzystaniem FRA DL/T 911-2004, FRA na deformacje uzwojeń transformatorów mocy oraz normy międzynarodowej IEC60076-18:2012.

Wyjście analogowe

Kanał 1

Napięcie zgodności: 0,50-25 Vp-p, dostosuj automatycznie podczas testu

Napięcie pomiarowe przy 50 Ω: 0,25-12,5 Vp-p

Impedancja wyjściowa: 50 Ω

Zakres częstotliwości: 10Hz-10MHz

Kierunek przemiatania: od niskiego do wysokiego

Wejście analogowe

Kanały: 2

Próbkowanie: jednocześnie

Zakres częstotliwości: 10Hz-10MHz

Impedancja wejściowa: 1 MΩ

Częstotliwość próbkowania: 100 MS/s

Wymagania dotyczące komputera (komputer nie wchodzi w skład zestawu)

System operacyjny: Windows XP/7/8/10

Procesor: Pentium 500 MHz lub szybszy

Pamięć: 256 MB pamięci RAM lub więcej

Dysk twardy: co najmniej 30 Mb za darmo

Interfejs: USB

Ogólny

Zasilanie AC zasilacza: 100-240V AC, 50/60Hz

Zasilanie DC dla instrumentu: 12V DC

Wymiary: 238 x 184 x 40 mm (9,37” x 7,24” x 1,57”)

Waga: 2,3 kg (5,07 funta)

Warunki środowiska

Zakres zastosowania: Przyrząd jest przeznaczony do użytku w podstacjach średniego i wysokiego napięcia oraz w środowiskach przemysłowych.

Temperatura przechowywania: -20°C do 70°C (-4°F do +158°F)

Temperatura pracy: -20°C do +50°C (-4°F do +122°F)

Wilgotność: <95% RH, bez kondensacji

Kwalifikacje bezpieczeństwa i EMC

Bezpieczeństwo: zaprojektowane zgodnie z IEC61010-1, 2006/95/EC

EMC: 2004/108/WE

Analizator odpowiedzi częstotliwościowej przemiatania FRA100 jest idealnym przyrządem do wykrywania mechanicznych i elektrycznych zmian rdzenia i zespołu uzwojenia transformatorów mocy.
