Przekaźnik ręczny System testowy IEC 61850 Ultraprzenośny lekki

Ręczny analizator IEC 61850

Model: NSA-60

Ręczny analizator IEC 61850 NSA-60 jest oparty na standardzie IEC61850 i służy do szybkiego testowania urządzeń zabezpieczających, jednostek łączących i IED w inteligentnej podstacji.Jest szeroko stosowany w debugowaniu w terenie, debugowaniu połączeń systemowych, konserwacji usterek i innych okazjach.

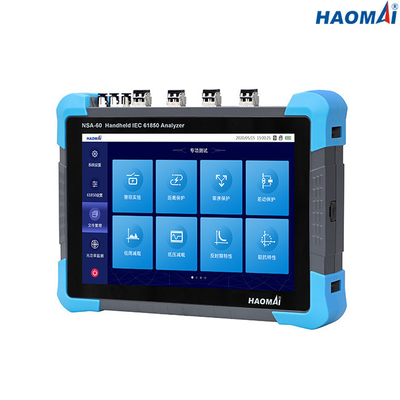

Ręczny analizator IEC 61850 NSA-60 to przenośny analizator sieci z ekranem dotykowym o przekątnej 10,1 cala, dzięki czemu inżynier może zabrać go tylko w różne miejsca w podstacji w celu sprawdzenia IED, bez konieczności zabierania skomplikowanych zestawów testowych i laptopa oraz innych akcesoriów testowych.

NSA-60 ma wiele modułów testujących do podstawowego testowania przekaźników zabezpieczeniowych, różnych testów MU, wysyłania i odbierania SV/GOOSE, importu i analizy plików SCD itp.

NSA-60 może być używany jako wielofunkcyjne narzędzie w inteligentnej podstacji, w tym wysyłanie i odbieranie GOOSE, SV, dodawanie przepływu ruchu do innych IED, sprawdzanie opóźnienia czasowego MU, pomiar mocy światłowodu portów światłowodowych itp.

Główne cechy

●Oparty na sprzęcie SOC i opracowanej platformie systemu Linux

●Możliwość symulowania różnych typów komunikatów zgodnie z IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044-7/8 FT3

● 4-kanałowy optyczny cyfrowy komunikat odbierający i wysyłający jednocześnie,

● Synchroniczne wyjście różnych portów optycznych osiąga 0 μs, a dyspersja próbkowania SV jest mniejsza niż 1 μs

●Realizacja automatycznej konfiguracji, obsługa importu plików SCD, wyświetlanie diagramów topologii i porównywanie plików

●Obsługa opóźnienia MU i różnych testów synchronizacji czasu MU

●Wsparcie wykrywania łączenia szeregowego i wyjścia harmonicznego superpozycji wartości próbkowania SV

●Posiada funkcję monitorowania typu wiadomości i ruchu

●Obsługa przejściowego nagrywania nieprawidłowych wiadomości

●Posiada funkcję pomiaru mocy optycznej

● Wbudowane moduły testowe AC Test, Sate Sequence Test itp. do testowania przekaźników zabezpieczających

●4 wejścia binarne + 4 wyjścia binarne, opóźnienie wyjścia synchronicznego <20μs

●Możliwość symulowania klienta i serwera MMS, obsługi sprawdzania wyceny urządzenia zabezpieczającego oraz monitorowania i działania stanu konfiguracji i stanu funkcji ochrony, obsługi symulacji jednego lub większej liczby urządzeń IED, realizacji jednoczesnej transmisji zdalnych wiadomości i danych telemetrycznych

Dane techniczne

Interfejs komunikacji światłowodowej

◆Parametry światłowodu portu szeregowego: wielomodowy, interfejs ST, długość fali 850nm

◆Parametry światłowodu portu Ethernet: wielomodowy, interfejs LC, długość fali 1310nm

◆Moc transmisji: ≥-15dBm

◆Czułość odbioru: ≤-30dBm

◆4 grupy niezależnych optycznych portów sieciowych 100M, obsługujących wiadomości IEC61850-9-1/2 SM i GOOSE

◆Multipleksujący optyczny port szeregowy, obsługujący odbieranie i wysyłanie cyfrowych wiadomości optycznych FT3/FT3LE, odbieranie i wysyłanie kodu IRIG-B oraz funkcję pomiaru czasu PPS

◆Port do pomiaru mocy optycznej Ethernet do pomiaru łącza optycznego i testu funkcji diagnostycznych

Wejścia/wyjścia binarne

◆Wejścia binarne: 4

◆Wyjścia binarne: 4

Różnorodny

◆Wymiary: 235mm×175mm×50mm (DxSxW)

◆Waga: 2,0 kg

Zasilacz

◆Wbudowana bateria litowa (9600 mAh)

◆Ładowarka: wejście 100~240VAC, 50/60Hz

Warunki środowiska

◆Normalna temperatura pracy: -5 ~ 45 ℃

◆Ograniczenie temperatury pracy: -10 ~ 50 ℃

◆Przechowywanie i transport: -25~70 ℃

◆Wilgotność względna: 5% ~ 95%

◆Prasa atmosferyczna: 86~106KPa

Ręczny analizator IEC 61850 NSA-60 to potężne narzędzie testowe w inteligentnej podstacji.
