| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HAOMAI |
| Orzecznictwo: | ISO9001:2015 |
| Numer modelu: | RELAYSTAR-Z70 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiation |
| Szczegóły pakowania: | Walizka transportowa + karton |
| Czas dostawy: | 10-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 400 zestawów miesięcznie |
| Nazwa produktu: | Przenośny tester przekaźników, zestaw do testowania przekaźników cyfrowych, testowanie IEC 61850 | Wyjście prądowe: | 3x0…10A |
|---|---|---|---|
| Wyjście napięciowe: | 3x0…120V | Dokładność wyjściowa: | ≤0,1% dla wyjścia AC |
| Testowanie IEC 61850: | dostępny | Operacja: | 10,1-calowy ekran dotykowy |
| High Light: | 3-fazowe testowanie IEC 61850,testowanie 2,7 kg IEC 61850 |
||

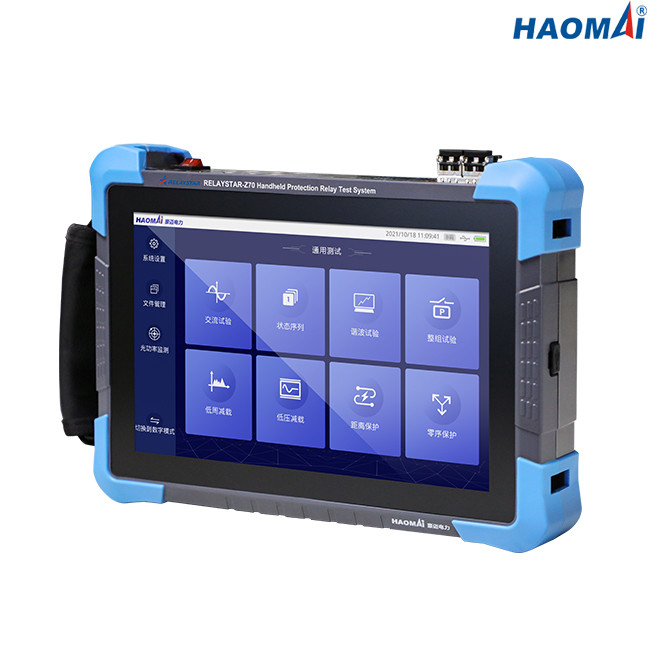

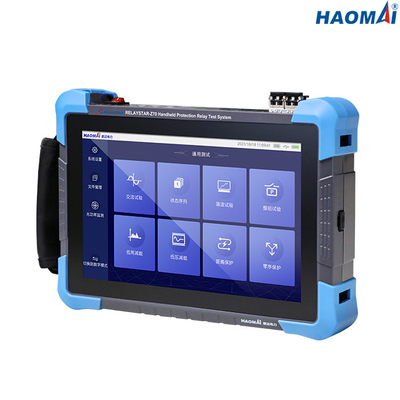

Ręczny zestaw testowy przekaźników zabezpieczających z testowaniem IEC 61850
Model: RELAYSTAR-Z70
Ręczny tester przekaźników zabezpieczających RELAYSTAR-Z70 jest przeznaczony do testowania i konserwacji zarówno podstacji konwencjonalnych, jak i podstacji cyfrowych.Może wyprowadzać prąd trójfazowy (3x0…10A) i napięcie trójfazowe (3x0…120V) do testowania konwencjonalnych zabezpieczeń.Jego system optycznej części cyfrowej został opracowany w oparciu o protokół IEC61850, który obsługuje odbieranie, wysyłanie i analizę wiadomości SV/GOOSE.
RELAYSTAR-Z70 to bardzo wygodny i przenośny sieciowy zestaw testowy, który wyposażony jest w ekran dotykowy o przekątnej 10,1 cala, dzięki czemu inżynier może zabrać go tylko do różnych miejsc w podstacji dla urządzeń IED, bez konieczności zabierania skomplikowanych zestawów testowych i laptopa oraz innych akcesoriów testowych .
RELAYSTAR-Z70 jest wyposażony w liczne moduły testujące do testowania przekaźników zabezpieczeniowych, testowania MU, wysyłania, odbierania i analizy SV/GOOSE, importu i analizy plików SCD itp.
RELAYSTAR-Z70 może być również używany do testowania innych urządzeń IED w podstacji cyfrowej jako narzędzie wielofunkcyjne, w tym wysyłanie i odbieranie GOOSE, SV, dodawanie przepływu ruchu do przełącznika lub innych urządzeń IED, sprawdzanie opóźnienia czasowego MU, pomiar mocy światłowodu portów światłowodowych itp.
Główne cechy
1) 10,1-calowy ekran dotykowy o wysokiej rozdzielczości do pracy
2) W oparciu o platformę sprzętową SOC i rozwój wbudowanego systemu Linux
3) Wyjścia 3-fazowe prądowe (3x0…10A) + 3-fazowe (3x0…120V) do testowania konwencjonalnych zabezpieczeń
4) Zgodność z IEC61850-9-1/9-2/9-2LE, FT3/FT3LE, GOOSE i innymi optycznymi standardami wiadomości cyfrowych
5) Skonfiguruj 36 optycznych cyfrowych kanałów SV/GOOSE
6) Obsługa modułów interfejsu sieci optycznej 100M
7) Obsługa optycznych modułów portu szeregowego FT3
8) Obsługa synchronizacji czasu IRIG-B
9) Monitorowanie w czasie rzeczywistym mocy optycznej i sieciowych optycznych pakietów cyfrowych
10) Obsługuje standardowy import plików SCL, wyodrębnia wymagane informacje o konfiguracji instancji urządzenia i generuje topologię za pomocą parsowania jednym kliknięciem
Dane techniczne
Ogólne wyjścia prądowe i napięciowe
| Prąd generatora | Zakres ustawień | 3-fazowe AC(LN): 3x0…10A |
| DC(LN): 3x0…±2 A | ||
| Moc | max.30VA | |
| Dokładność | AC: ≤0,1% | |
| DC: ≤0,2% | ||
| Rezolucja | 1mA | |
| Generator napięcia | Zakres ustawień | 3-fazowe AC(LN): 3x0…120V |
| DC(LN): 3x0…±170V | ||
| Moc | max.30VA | |
| Dokładność | AC: ≤0,1% | |
| DC: ≤0,2% | ||
| Rezolucja | 1mV | |
| Ogólne generatory | Częstotliwość | zakres: 10~1200Hz |
| dokładność: 0,001Hz | ||
| rozdzielczość: 0,001 Hz | ||
| Faza | zakres: 0° ~ + 360° | |
| dokładność: 0,01° | ||
| rozdzielczość: 0,01° | ||
| Harmoniczny | kolejność superpozycji: 1 ~ 24 razy | |
| zniekształcenie: ≤0,5% |
Interfejsy komunikacyjne Ethernet
| Tryb | 10/100Base-TX (10/100Mbit, skrętka, auto-crossover) |
| Numer portu | 1 |
| Rodzaj interfejsu | RJ45 |
| Wskaźnik stanu | Światła ledowe |
Interfejsy komunikacji światłowodowej
| Tryb | 100Base-FX (100Mbit, światłowód, pełny dupleks) |
| Numer portu | 2 |
| Rodzaj interfejsu | LC |
| Rodzaj włókna | 62,5/125μm (włókno wielomodowe) |
| Długość fali | 1310nm |
| Odległość transmisji | >1km |
| Wskaźnik stanu | Światła ledowe |
Interfejsy FT3
| Numer portu | 2 (1 do nadawania, 1 do odbioru) |
| Rodzaj interfejsu | ST |
| Rodzaj włókna | 62,5/125μm (włókno wielomodowe) |
| Długość fali | 850nm |
Wejścia binarne
| Numer | 2 |
| Rodzaj | styk bezpotencjałowy lub styk jałowy (automatyczna identyfikacja) |
| Charakterystyka progowa | „0”: 0~6V;„1”: 12 V (250 V) |
Wyjścia binarne
| Numer | 2 |
| Rodzaj | bezczynny kontakt |
| Zdolność przerwania | 250VAC/0,5A;250VDC/0.2A |
Zasilacz
| Wejście dla adaptera | AC 100V~240V, 50/60 Hz |
| Wyjście adaptera | DC 15V/3A |
| Wbudowana bateria litowa | 7,4 V, 9600 mAh |
| Ciągły czas pracy | ponad 8 godzin |
Różnorodny
| Waga | 2,7 kg (funt) |
| Wymiary (szer. x wys. x gł., bez uchwytu) | 270 × 210 × 64 mm (x11,61x9,84 cala) |
Ręczny tester przekaźników zabezpieczeniowych RELAYSTAR-Z70 to wielofunkcyjny tester do konwencjonalnych przekaźników zabezpieczeniowych, urządzeń zabezpieczających zgodnych z normą IEC 61850 i urządzeń IED.
