| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HAOMAI |
| Orzecznictwo: | ISO9001:2015 |
| Numer modelu: | RELAYSTAR-6000D |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiation |
| Szczegóły pakowania: | Skrzynia transportowa + Skrzynia ze sklejki |
| Czas dostawy: | 10-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 400 zestawów miesięcznie |
| Nazwa produktu: | Zestaw testowy IEC 61850, zestaw testowy przekaźników cyfrowych | Testowane obiekty: | Urządzenia zabezpieczające oparte na IEC 61850 i MU |
|---|---|---|---|
| Testowanie wartości próbkowanych zgodnie z normą IEC 61850: | dostępny | Testowanie GĘŚ: | dostępny |
| Cztery tryby synchronizacji czasu: | dostępny | Operacja: | tryb lokalny + tryb PC |
| High Light: | Testowanie HAOMAI IEC 61850,testowanie wielomodowe IEC 61850,sprzęt do testowania przekaźników zabezpieczających 8 |
||

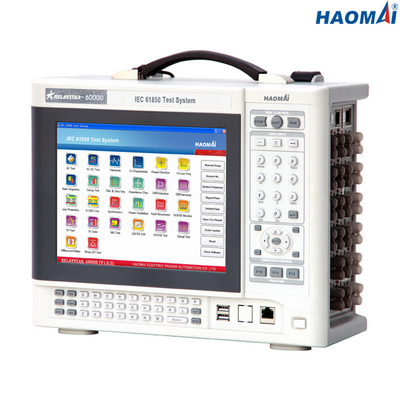

System testowy IEC 61850
Model: RELAYSTAR-6000D
RELAYSTAR-6000D to zestaw testowy nowej generacji dedykowany do urządzeń zabezpieczających opartych na IEC 61850 i jednostki scalającej.Może symulować różne typy wiadomości, zgodnie z IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044-7/8 FT3.

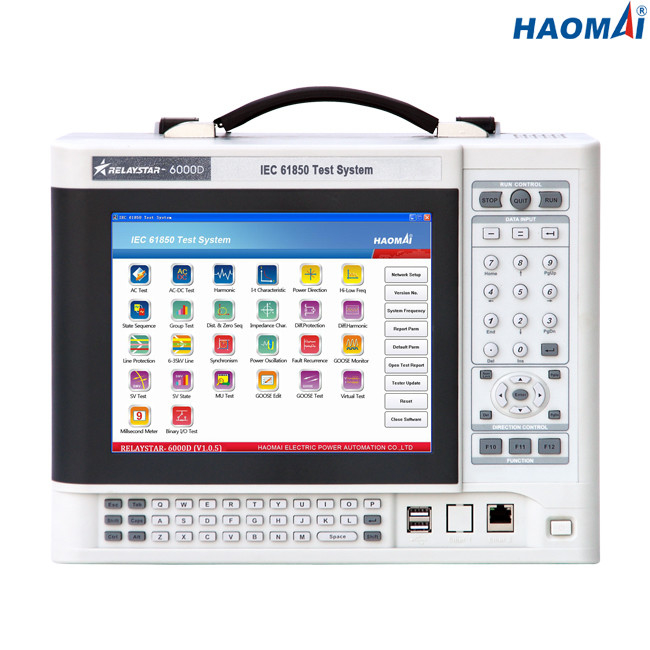

System testowy IEC 61850 RELAYSTAR-6000D może być obsługiwany przez wbudowany komputer przemysłowy z 9,7-calowym ekranem dotykowym lub przez oprogramowanie testowe uruchomione na komputerze PC.
Tryby synchronizacji czasu GPS, kod IRIG-B i IEEE1588 są dostarczane wraz z RELAYSTAR-6000D, co umożliwia zarówno debugowanie wewnętrzne podstacji, jak i debugowanie wspólne między stacjami.
Główne cechy
●Można testować urządzenia zabezpieczające i MU oparte na IEC 61850
●Wbudowany komputer przemysłowy z 9,7-calowym ekranem dotykowym
●Dostępny zarówno test lokalny, jak i test zdalny z komputera
●Możliwość symulowania różnych typów komunikatów zgodnie z IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044-7/8 FT3
●12 wyjść analogowych niskiego poziomu
●Cztery tryby synchronizacji czasu: wbudowany GPS, kod IRIG-B, PPS i IEEE1588
● Mały rozmiar i niewielka waga (tylko 4 kg / 8,82 funta)
Dane techniczne
Interfejsy komunikacyjne Ethernet
| Tryb | 10/100Base-TX (10/100Mbit, skrętka, auto-crossover) |
| Numer portu | 2 |
| Rodzaj interfejsu | RJ45 |
| Wskaźnik stanu | Światła ledowe |
Interfejsy komunikacji światłowodowej
| Tryb | 100Base-FX (100Mbit, światłowód, pełny dupleks) |
| Numer portu | 16 |
| Rodzaj interfejsu | ST |
| Rodzaj włókna | 62,5/125μm (włókno wielomodowe) |
| Długość fali | 1310nm |
| Odległość transmisji | >1km |
| Wskaźnik stanu | Światła ledowe |
Interfejsy FT3
| Numer portu | 10 (8 za nadawanie, 2 za odbiór) |
| Rodzaj interfejsu | ST |
| Rodzaj włókna | 62,5/125μm (włókno wielomodowe) |
| Długość fali | 850nm |
Wyjścia analogowe niskiego poziomu
| Liczba wyjść | 12 |
| Zakres ustawień | AC: 0~7.07Vrms;Prąd stały: 0~10V |
| Prąd przy max.ciężar | 1mA |
| Dokładność | <0,05% |
| Rezolucja | 250μV |
| Zniekształcenie (THD+N) | <0,1% |
| Częstotliwość | Sygnał sinusoidalny: 10~1000Hz |
| Sygnał przejściowy: DC~10.0kHz | |
| Dokładność: <0,002% (pod częstotliwością zasilania, błąd 1mHz) | |
| Rozdzielczość: 0,001 Hz | |
| Faza | Zakres kąta fazowego: 0 ~ 359.9° |
| Dokładność: <0,1°, 50/60Hz | |
| Rozdzielczość: ± 0,01 ° |
Wejścia binarne
| Numer | 10 |
| Rodzaj | styk bezpotencjałowy lub styk jałowy (automatyczna identyfikacja) |
| Charakterystyka progowa | „0”: 0~6V;„1”: 12 V (250 V) |
Wyjścia binarne
| Numer | 4 |
| Rodzaj | styk jałowy (opcjonalnie szybkie wyjście stykowe) |
| Zdolność przerwania | 250VAC/0,5A;250VDC/0.2A |
Zasilacz
| Znamionowe napięcie wejściowe | dostosowane (AC230V/120V±10%, 1-fazowe) |
| Częstotliwość nominalna | 50/60 Hz |
| Prąd znamionowy | 10A przy 230V / 12A przy 120V |
| Połączenie | Standardowe gniazdo AC (IEC 60320) |
Warunki środowiska
| Operacja Temperatura | 0 ... +50 °C (+32 ... +122 °F) |
| Temperatura przechowywania | -25 ... +70 °C (-13 ... +158 °F) |
| Zakres wilgotności | wilgotność względna 5 ... 95%, bez kondensacji |
| Wibracja | IEC 60068-2-6 (20m/s2 przy 10...150 Hz) |
Różnorodny
| Waga | 4 kg (8,82 funta) |
| Wymiary (szer. x wys. x gł., bez uchwytu) | 345 × 135 × 270 mm (13,58 × 5,31 × 10,63 cala) |
System testowania przekaźników zabezpieczeniowych IEC 61850 RELAYSTAR-6000D koncentruje się na metodach komunikacji w czasie rzeczywistym GOOSE i wartościach próbkowanych w celu połączenia z testowanymi urządzeniami.
