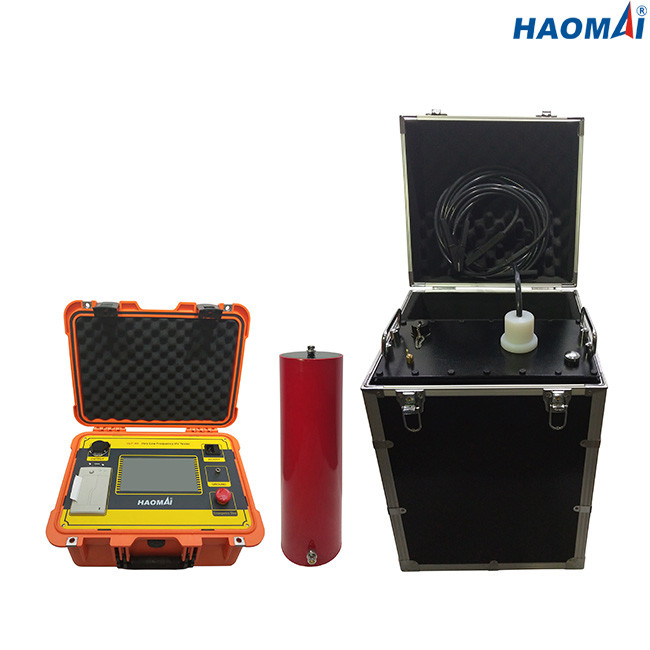

Sprzęt do testowania kabli wysokiego napięcia 80kV wysokiego napięcia 0,1 Hz Ultraprzenośny

Tester hipotonów o bardzo niskiej częstotliwości

Model: VLF-80

VLF oznacza bardzo niską częstotliwość.VLF Hipot Tester to przyrząd wysokiego napięcia z wyjściem AC.Tester VLF HV dostarcza sinusoidalne napięcie AC, ale w zakresie 0,1 Hz-0,02 Hz, w porównaniu z wyjściem 50/60 Hz konwencjonalnego testera AC.Jest to nadal napięcie przemienne z sinusoidalną odwróconą polaryzacją co pół cyklu.

VLF Hipot Tester służy do testowania w terenie obciążeń o dużej pojemności, takich jak kable i maszyny wirujące (silnik/generator).Im niższa częstotliwość źródła prądu przemiennego, tym niższy prąd i moc wymagana do przyłożenia napięcia do obciążenia pojemnościowego.

Głównym zastosowaniem testera VLF Hipot Tester jest testowanie ekranowanych kabli zasilających średniego i wysokiego napięcia.Jest to szczególnie cenne przy weryfikacji kabla po instalacji lub naprawie.Użyj VLF, aby spowodować awarię usterek podczas testu, znaleźć usterkę, dokonać naprawy lub wymiany i pozostać z lepszym kablem.

VLF Hipot Tester jest również bardzo przydatny do testowania dużych maszyn wirujących (silnik/generator), ponieważ zapewnia przenośną i niedrogą metodę testowania cewek w terenie i jest określony przez normę IEEE 433-2009.

Główne cechy

●Częstotliwość wyjściowa: 0,1 Hz, 0,05 Hz, 0,02 Hz

●Dane dotyczące prądu, napięcia i przebiegu są próbkowane bezpośrednio ze strony wysokiego napięcia, co zapewnia dokładność danych.

●Z funkcją ochrony przed przepięciem.Gdy wyjście przekroczy ustawiony limit napięcia, przyrząd zatrzyma się w celu ochrony, a czas działania będzie krótszy niż 20 ms.

● Z funkcją zabezpieczenia nadprądowego dla podwójnej ochrony wysokiego i niskiego napięcia.Stronę wysokiego napięcia można ustawić zgodnie z dokładną wartością zabezpieczenia zatrzymania.Gdy prąd po stronie niskiego napięcia przekroczy prąd znamionowy, zostanie zatrzymany w celu ochrony, a czas działania będzie krótszy niż 20ms.

●Rezystor ochronny na wyjściu wysokiego napięcia jest zaprojektowany w korpusie wzmacniacza, więc nie ma potrzeby podłączania innego rezystora ochronnego na zewnątrz.

● Przyjęty jest obwód sterowania z ujemnym sprzężeniem zwrotnym w pętli zamkniętej wysokiego i niskiego napięcia, więc wyjście nie ma efektu wzrostu pojemności.

●Wyniki testu można zapisać w testerze.

●Wyniki testu można wydrukować za pomocą wbudowanej drukarki termicznej.

Dane techniczne

1) Wyjściowe napięcie znamionowe: 80kV/30mA (wartość szczytowa)

2) Częstotliwość wyjściowa: 0,1 Hz, 0,05 Hz, 0,02 Hz

3) Nośność:

0,1 Hz, maks.1,1 µF

0,05 Hz, maks.2,2 µF

0,02 Hz, maks.5,5 µF

4) Dokładność pomiaru: 3%

5) Błąd wartości szczytowej dodatniej i ujemnej wartości napięcia: ≤3%

6) Zniekształcenie przebiegu napięcia: ≤ 5％

7) Stan pracy

temperatura: -10 ℃ ~ + 40 ℃

wilgotność: ≤ 85％RH

8) Zasilanie: AC220V±10%, 50/60Hz

Tester hipotonów bardzo niskiej częstotliwości VLF-80 jest potężnym przyrządem testowym do pomiaru kabli zasilających lub maszyn wirujących (silnik/generator) przy 0,1 Hz, 0,05 Hz lub 0,02 Hz.
