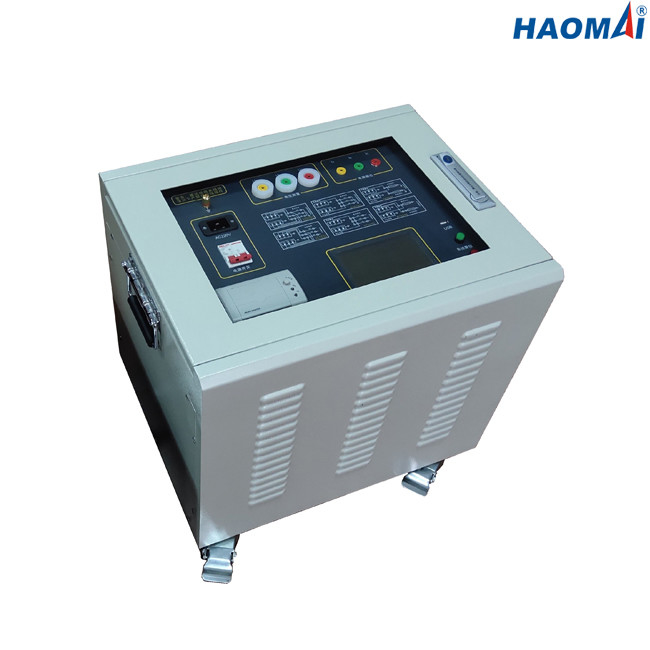

Wielofunkcyjny sprzęt do testowania kabli HV 8A 55Hz z ekranem dotykowym

Analizator impedancji linii transmisyjnej

Model: HLT-300

Analizator impedancji linii transmisyjnych HLT-300 jest precyzyjnym przyrządem do testowania różnych parametrów linii przesyłowych wysokiego napięcia w elektrowni, podstacji lub laboratorium.Instrument ma zintegrowaną strukturę z wbudowanym modułem mocy konwersji częstotliwości, który może wyprowadzać moc za pomocą regulacji napięcia konwersji częstotliwości.Częstotliwość można zmienić na 45Hz lub 55Hz.Technologia filtrowania cyfrowego jest stosowana w celu uniknięcia zakłóceń pola elektrycznego o częstotliwości zasilania na miejscu i zasadniczo rozwiązuje problem dokładnego pomiaru pod wpływem silnego pola elektrycznego.

Główne cechy

●Samodzielna praca za pomocą ekranu dotykowego, do działania nie jest wymagany komputer

●Zdolność super napięcia antyindukcyjnego

●Zastosuj technologię konwersji częstotliwości w celu uzyskania dokładnych pomiarów

●Możliwość bezpośredniego pomiaru napięcia indukowanego i prądu indukowanego

● Możliwość pomiaru impedancji, kąta impedancji, rezystancji, reaktancji i indukcyjności linii przesyłowej WN

●Możliwość zapisywania wyników testów na pokładzie

●Możliwość drukowania wyników testów bezpośrednio za pomocą wbudowanej drukarki termicznej

●Proste połączenie okablowania

Dane techniczne

1) Wyjście

●Maks.napięcie wyjściowe: AC 300V

Dokładność napięcia wyjściowego: 0,5%

●Maks.Napięcie prądu: 8A

Dokładność prądu wyjściowego: 0,5%

●Częstotliwość wyjściowa: 45Hz, 55Hz

2) Pomiar pojemności

Zakres pomiarowy: 0,01~30µF

Dokładność pomiaru: ±1% odczytu ±0,01µF (wartość zmierzona ≥1µF)

±2% odczytu ±0,01µF (wartość zmierzona <1µF)

Rozdzielczość: 0,0001µF

3) Pomiar impedancji

Zakres pomiarowy: 0,1~400Ω

Dokładność pomiaru: ±1% odczytu ±0,01Ω (wartość zmierzona ≥1Ω)

±2% odczytu ±0,01µF (wartość zmierzona <1Ω)

Rozdzielczość: 0,0001Ω

4) Kąt impedancji

Zakres pomiarowy: -180°~ +180°

Dokładność pomiaru: ±0,2° (napięcie ≥1,0 ​​V)

±0,3° (napięcie 0,2V~1,0V)

Rozdzielczość: 0,0001°

5) Zasada przeciwdziałania zakłóceniom: metoda konwersji częstotliwości

6) Prąd przeciwzakłóceniowy: 80A

7) Napięcie przeciwzakłóceniowe: 30kV

8) Pojemność pamięci: 200 wyników testów

9) Zasilanie: AC 220V±10%, 50/60Hz

10) Wymiar: 530x410x510mm (20.87x16.14x20.08 cala)

11) Waga: 65 kg (143,30 funta)

12) Warunki środowiskowe

● Temperatura przechowywania: -20 ° C do 70 ° C (-4 ° F do +158 ° F)

● Temperatura pracy: od -20°C do +50°C (od -4°F do +122°F)

●Wilgotność: <85% RH, bez kondensacji

13) Kwalifikacje bezpieczeństwa i EMC

●Bezpieczeństwo: zaprojektowane zgodnie z normą IEC61010-1, 2006/95/WE

●EMC: 2004/108/WE

Analizator impedancji linii transmisyjnej HLT-300 to potężny zestaw testowy do pomiaru impedancji, kąta impedancji, rezystancji, reaktancji i indukcyjności linii transmisyjnej WN.
