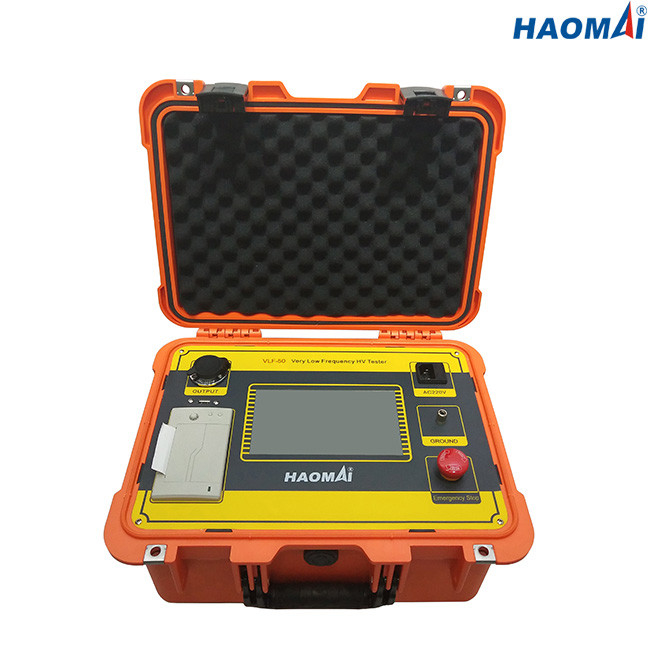

ISO9001 VLF Hipot Tester sprzętu do testowania kabli wysokiego napięcia Uniwersalny 50kV

Tester hipotonów 50kV VLF

Model: VLF-50

VLF oznacza bardzo niską częstotliwość.

VLF Hipot Tester to przyrząd wysokiego napięcia z wyjściem AC.Tester VLF HV dostarcza sinusoidalne napięcie AC, ale w zakresie 0,1 Hz-0,02 Hz, w porównaniu z wyjściem 50/60 Hz konwencjonalnego testera AC.Jest to nadal napięcie przemienne z sinusoidalną odwróconą polaryzacją co pół cyklu.

50kV VLF Hipot Tester VLF-50 może wyprowadzać do 50kV/30mA.

Główne cechy

1) Częstotliwość wyjściowa: 0,1 Hz, 0,05 Hz, 0,02 Hz;

2) Dane dotyczące prądu, napięcia i kształtu fali są bezpośrednio próbkowane ze strony wysokiego napięcia, co zapewnia dokładne dane.

3) Z funkcją ochrony przed przepięciem.Gdy wyjście przekroczy ustawiony limit napięcia, przyrząd zatrzyma się w celu ochrony, a czas działania będzie krótszy niż 20 ms.

4) Z funkcją zabezpieczenia nadprądowego dla podwójnej ochrony wysokiego i niskiego napięcia.Stronę wysokiego napięcia można ustawić zgodnie z dokładną wartością zabezpieczenia zatrzymania.Gdy prąd po stronie niskiego napięcia przekroczy prąd znamionowy, zostanie zatrzymany w celu ochrony, a czas działania będzie krótszy niż 20ms.

5) Rezystor ochronny wysokiego napięcia jest zaprojektowany w korpusie wzmacniacza, więc nie ma potrzeby podłączania innego rezystora ochronnego na zewnątrz.

6) Zastosowano obwód sterowania ujemnego sprzężenia zwrotnego w pętli zamkniętej wysokiego i niskiego napięcia, więc wyjście nie ma efektu wzrostu pojemności.

7) Wyniki testu można zapisać w testerze.

8) Wyniki testu można wydrukować za pomocą wbudowanej drukarki termicznej.

Dane techniczne

1) Napięcie znamionowe wyjściowe: 50kV/30mA (wartość szczytowa)

2) Częstotliwość wyjściowa: 0,1 Hz, 0,05 Hz, 0,02 Hz

3) Nośność

0,1 Hz, maks.1,1 µF

0,05 Hz, maks.2,2 µF

0,02 Hz, maks.5,5 µF

4) Dokładność pomiaru: 3%

5) Błąd wartości szczytowej dodatniej i ujemnej wartości napięcia: ≤3%

6) Zniekształcenia kształtu fali napięcia: ≤ 5％

7) Stan pracy

temperatura: -10 ℃ ~ + 40 ℃

wilgotność: ≤ 85％RH

8) Zasilanie: AC220V ±10%, 50/60Hz

50kV VLF Hipot Tester VLF-50 jest potężnym przyrządem testowym do pomiaru kabli zasilających lub maszyn wirujących (silnik/generator) przy 0,1 Hz, 0,05 Hz lub 0,02 Hz.
