Name: Sprzęt do testowania rezystancji izolacji HV 5kV Wyświetlacz LCD 108 × 65 mm
Brand: HAOMAI
SKU: HIT-5

Dom Produkty Sprzęt do testowania rezystancji izolacji

Sprzęt do testowania rezystancji izolacji HV 5kV Wyświetlacz LCD 108 × 65 mm

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	HAOMAI
Orzecznictwo:	ISO9001:2015
Numer modelu:	HIT-5

Zapłata:

Minimalne zamówienie:	1 zestaw
Cena:	negotiation
Szczegóły pakowania:	Walizka transportowa + karton
Czas dostawy:	5-10 dni roboczych
Zasady płatności:	T/T
Możliwość Supply:	400 zestawów miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Tester rezystancji izolacji WN, miernik megaomów	Max. Maks. voltage Napięcie:	5KV
Zakres rezystancji izolacji:	0,01MΩ-10TΩ	Zakres napięcia stałego:	0-1000V
Zakres napięcia AC:	0-750V	Pomiar DAR i PI:	dostępny
High Light:	Sprzęt do testowania rezystancji izolacji 5kV , sprzęt do testowania rezystancji izolacji 65 mm , tester rezystancji izolacji LCD HV

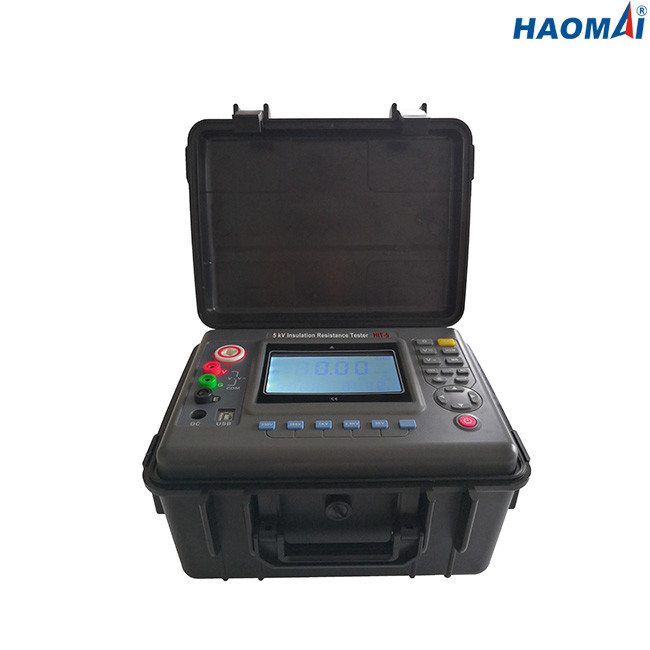

Tester rezystancji izolacji 5kV

Model: HIT-5

Tester rezystancji izolacji (znany również jako tester rezystancji izolacji DC wysokiego napięcia) służy do pomiaru rezystancji różnych materiałów izolacyjnych oraz rezystancji izolacji transformatorów, silników, kabli i sprzętu elektrycznego.

Dane techniczne

Funkcjonować	test rezystancji izolacji, test napięcia, test prądu, test pojemności;
Warunki podstawowe	23°C±5°C, poniżej 75% RH
Napięcie znamionowe (V)	100V, 250V, 500V, 1kV, 2,5kV, 5kV
Napięcie testowe (V)	napięcie znamionowe x(1±10%)
Zakres rezystancji izolacji	0,01MΩ~10TΩ
Rozdzielczość rezystancji izolacji	0,01MΩ
Zakres napięcia stałego	0~1000V
Rozdzielczość napięcia stałego	0,1V
Zakres napięcia AC	0~750V
Rozdzielczość napięcia AC	0,1V
Wyjściowy prąd zwarciowy	≥6mA
Pomiar współczynnika absorpcji dielektrycznej (DAR) i wskaźnika polaryzacji (PI)	dostępny
Zasilacz	Akumulator 12 V
Podświetlenie	regulowane podświetlenie ekranu w kolorze szarym, odpowiednie do stosowania w ciemnych miejscach
Tryb wyświetlania	4-bitowy duży wyświetlacz LCD, szare podświetlenie ekranu
Rozmiar wyświetlacza LCD	108×65mm
Rozmiar instrumentu	277,2 × 227,5 × 153 mm (DxSxW)
Interfejs USB	do monitorowania oprogramowania i transmisji danych.Zapisane dane można przesłać do komputera w celu zapisania i wydrukowania.
Linia komunikacyjna	Linia komunikacyjna USB 1 szt.
Linia testowa	rob wysokiego napięcia czerwony 3 metry, przewód testowy wysokiego napięcia czarny 1,5 metra, zielony 1,5 metra
Przechowywanie danych	500 grup.Symbol „FULL” oznacza, że pamięć jest pełna.
Widok danych	funkcja przeglądania danych: wyświetlanie symbolu „MR”;
Wyświetlacz przepełnienia	funkcja przepełnienia (przekroczenie zakresu pomiarowego): wyświetlenie symbolu „OL”
Funkcja alarmu	gdy zmierzona wartość przekroczy ustawioną wartość, pojawi się monit alarmowy
Pobór energii	czuwanie: max.30mA (podświetlenie wyłączone)
	włącz podświetlenie: max.42mA
	mierzyć.max.300mA (podświetlenie wyłączone)
Waga instrumentu	2,72 kg (w tym bateria)
Napięcie baterii	gdy napięcie baterii jest niskie, pojawi się symbol niskiego poziomu baterii.
Automatyczne wyłączanie	automatyczne wyłączanie po 15 minutach rozruchu
Test izolacji	≥50MΩ (między linią pomiarową a obudową)
Wytrzymać napięcie	AC3kV/50Hz, 1min
Temperatura i wilgotność pracy	-10 ℃ ~ + 50 ℃ (85% RH)
Temperatura i wilgotność przechowywania	-15 ℃ ~ + 55 ℃ (90% RH)
Bezpieczeństwo	IEC61010-1, IEC1010-2-31, IEC61557-1,5, IEC60529(IP54) stopień zanieczyszczenia 2, CAT Ⅲ 300V

Zakres pomiarowy i dokładność

Funkcja pomiaru	Napięcie wyjściowe	Skala	Dokładność	Rezolucja
Rezystancja izolacji	100V(±10%)	0MΩ (0,5MΩ)	± 5% pkt ± 5 cyfr	0,001MΩ
		0,5MΩ (5MΩ)	± 5% pkt ± 5 cyfr	0,01MΩ
		5MΩ (50MΩ)	± 5% pkt ± 5 cyfr	0,1MΩ
		50MΩ (500MΩ)	± 5% pkt ± 5 cyfr	1MΩ
		0.5GΩ (5GΩ)	± 5% pkt ± 5 cyfr	0,01GΩ
		5GΩ (50GΩ)	± 10% wartości ± 5 cyfr	0,1GΩ
		50GΩ (500GΩ)	±20%ww ±5cyfr	1GΩ
	250V(±10%)	0 MΩ (1MΩ)	± 5% pkt ± 5 cyfr	0,001MΩ
		1 MΩ (10MΩ)	± 5% pkt ± 5 cyfr	0,01MΩ
		10 MΩ～100MΩ	± 5% pkt ± 5 cyfr	0,1MΩ
		100MΩ (1000MΩ)	± 5% pkt ± 5 cyfr	1MΩ
		1GΩ (10GΩ)	± 5% pkt ± 5 cyfr	0,01GΩ
		10GΩ～100GΩ	± 10% wartości ± 5 cyfr	0,1GΩ
		100GΩ (1000GΩ)	±20%ww ±5cyfr	1GΩ
	500V(±10%)	0 MΩ～2MΩ	± 5% pkt ± 5 cyfr	0,001MΩ
		2MΩ (20MΩ)	± 5% pkt ± 5 cyfr	0,01MΩ
		20MΩ (200MΩ)	± 5% pkt ± 5 cyfr	0,1MΩ
		200MΩ (2000MΩ)	± 5% pkt ± 5 cyfr	1MΩ
		2GΩ (20GΩ)	± 5% pkt ± 5 cyfr	0,01GΩ
		20GΩ～200GΩ	± 10% wartości ± 5 cyfr	0,1GΩ
		200GΩ (2000GΩ)	±20%ww ±5cyfr	1GΩ
	1kV(±10%)	0 MΩ (5MΩ)	± 5% pkt ± 5 cyfr	0,001MΩ
		5MΩ (50MΩ)	± 5% pkt ± 5 cyfr	0,01MΩ
		50 MΩ (500 MΩ)	± 5% pkt ± 5 cyfr	0,1MΩ
		500MΩ (5000MΩ)	± 5% pkt ± 5 cyfr	1MΩ
		5GΩ (50GΩ)	± 10% wartości ± 5 cyfr	0,01GΩ
		50GΩ (500GΩ)	±15%ww ±5cyfr	0,1GΩ
		500GΩ (5000GΩ)	±20%ww ±5cyfr	1GΩ
	2,5kV(±10%)	0 MΩ～10MΩ	± 5% pkt ± 5 cyfr	0,01MΩ
		10 MΩ～100MΩ	± 5% pkt ± 5 cyfr	0,1MΩ
		100MΩ (1000MΩ)	± 5% pkt ± 5 cyfr	1MΩ
		1GΩ (10GΩ)	± 5% pkt ± 5 cyfr	0,01GΩ
		10GΩ～100GΩ	± 10% wartości ± 5 cyfr	0,1GΩ
		100GΩ (1000GΩ)	±15%ww ±5cyfr	1GΩ
		1TΩ～10TΩ	±20%ww ±10dgt	0,01TΩ
	5kV(±10%)	0 MΩ (20MΩ)	± 5% pkt ± 5 cyfr	0,01MΩ
		20MΩ (200MΩ)	± 5% pkt ± 5 cyfr	0,1MΩ
		200MΩ (2000MΩ)	± 5% pkt ± 5 cyfr	1MΩ
		2GΩ (20GΩ)	± 5% pkt ± 5 cyfr	0,01GΩ
		20GΩ (200GΩ)	± 10% wartości ± 5 cyfr	0,1GΩ
		200 GΩ (2000 GΩ)	±15%ww ±5cyfr	1GΩ
		2TΩ～10TΩ	± 25% rdg ± 10 cyfr	0,01TΩ

Zakres napięcia i dokładność

Funkcja testowa	Zakres pomiaru	Dokładność	Rezolucja
Napięcie prądu stałego	DC 0,0 V ~ 1000 V	±1,5%ww ±3cyfr	0,1V
Napięcie AC	AC 0.0V~750V	±1,5%ww ±3cyfr	0,1V

Aktualny zasięg i dokładność

Funkcja pomiaru	Skala	Dokładność	Rezolucja
prąd stały	1mA-6mA	± 10% wartości ± 5 cyfr	0,01mA
	100uA-1000uA	± 10% wartości ± 5 cyfr	1uA
	10uA-100uA	± 10% wartości ± 5 cyfr	0.1uA
	1uA-10uA	± 10% wartości ± 5 cyfr	0,01uA
	100nA-1000nA	± 10% wartości ± 5 cyfr	1nA
	10nA-100nA	±20%ww ±5cyfr	0,1nA
	1nA-10nA	±20%ww ±5cyfr	0,01nA
	100pA-1000pA	±30%ww ±5cyfr	1pA

Zakres pojemności i dokładność

Funkcja pomiaru	Skala	Dokładność	Rezolucja
pojemność	10uf-50uf	±15%ww ±5cyfr	0,01uf
	1uf-10uf	±15%ww ±5cyfr	0.1uf
	100nf-10nf	±15%ww ±5cyfr	0,01nf
	10nf-100nf	±15%ww ±5cyfr	0,01nf
