| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HAOMAI |
| Orzecznictwo: | ISO9001:2015 |
| Numer modelu: | HIT-15 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiation |
| Szczegóły pakowania: | Walizka transportowa + karton |
| Czas dostawy: | 5-10 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 400 zestawów miesięcznie |
| Nazwa produktu: | Tester rezystancji izolacji, miernik megaomów | Max. Maks. test voltage napięcie testowe: | 15kV |
|---|---|---|---|
| Zakres rezystancji izolacji: | 0,01MΩ-50TΩ | Zakres napięcia stałego: | 0-1000V |
| Zakres napięcia AC: | 0-750V | Pomiar DAR i PI: | dostępny |
| High Light: | Sprzęt do testowania rezystancji izolacji 15kV,sprzęt do testowania rezystancji izolacji 50Hz,tester rezystancji izolacji megaomomierza odporny na warunki atmosferyczne |
||

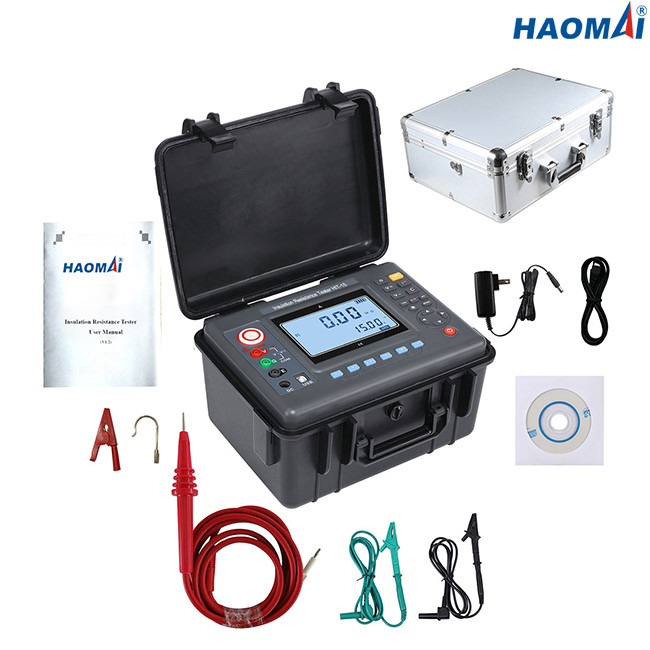

Tester rezystancji izolacji 15kV DC
Model: HIT-15
Test Insulation Resistance to test ilościowy, który wskazuje skuteczność izolacji elektrycznej produktu.Główne zastosowania to kable, transformatory, silniki/generatory, wyłączniki i przepusty.
HIT-15 jest przeznaczony do wykonywania badań rezystancji izolacji do 15 kV przy
Maksymalna rezystancja 50 TΩ.HIT-15 oferuje pomiary DAR (współczynnik pochłaniania dielektryka) i PI (wskaźnik polaryzacji).
HIT-15 jest w stanie mierzyć pojemność badanego obiektu w zakresie od 10 uf do 100 nf.
Akumulator litowo-jonowy 12 V jest przystosowany do HIT-15, który zapewnia szybkie ładowanie ze źródła prądu przemiennego, jeśli akumulatory są rozładowane.
HIT-15 posiada pełen zestaw trybów testowych, a także wbudowaną pamięć i możliwość pobierania danych do laptopa.
Obudowa odporna na warunki atmosferyczne IP54 jest przeznaczona do pracy na zewnątrz.Jednostka HIT-15 jest wystarczająco solidna, aby chronić tester i eliminować wnikanie wilgoci i kurzu.
Główne cechy
1) Rezystancja izolacji do 50 TΩ @ 15 kV
2) Napięcie znamionowe: 500V, 1kV, 2,5kV, 5kV, 10kV, 15kV
3) zakres napięcia AC: 0-750 V
4) zakres napięcia stałego: 0-1000 V
5) Mierzy pojemność obiektu testowego;
6) Mierzy DAR (współczynnik pochłaniania dielektryka) i PI (wskaźnik polaryzacji)
7) Wysoki prąd wyjściowy prądu zwarciowego 6mA
8) Duży wyświetlacz LCD z podświetleniem
9) Zaawansowana pamięć i przywoływanie ekranu
10) Pobieranie wyników na pokładzie przez interfejs USB
11) obudowa odporna na warunki atmosferyczne IP54;
12) Bezpieczeństwo przy CAT Ⅲ 300 V
Dane techniczne
| Funkcjonować | test rezystancji izolacji, test napięcia |
| Warunki podstawowe | 23°C±5°C, poniżej 75% RH |
| Napięcie znamionowe (V) | 500V, 1kV, 2,5kV, 5kV,10kV,15kV |
| Napięcie testowe (V) | napięcie znamionowe x(1±10%) |
| Zakres rezystancji izolacji | 0,01MΩ~50TΩ |
| Rozdzielczość rezystancji izolacji | 0,01MΩ |
| Zakres napięcia stałego | 0~1000V |
| Rozdzielczość napięcia stałego | 0,1V |
| Zakres napięcia AC | 0~750V |
| Rozdzielczość napięcia AC | 0,1V |
| Wyjściowy prąd zwarciowy | ≥6mA |
| Pomiar współczynnika absorpcji dielektrycznej i wskaźnika polaryzacji | dostępny |
| Zasilacz | Akumulator 12 V |
| Podświetlenie | regulowane podświetlenie ekranu w kolorze szarym, odpowiednie do stosowania w ciemnych miejscach |
| Tryb wyświetlania | 4-bitowy duży wyświetlacz LCD, szare podświetlenie ekranu |
| Rozmiar wyświetlacza LCD | 108×65mm |
| Rozmiar instrumentu | 277,2 × 227,5 × 153 mm (DxSxW) |
| Interfejs USB | do monitorowania oprogramowania i transmisji danych.Zapisane dane można przesłać do komputera w celu zapisania i wydrukowania. |
| Linia komunikacyjna | Linia komunikacyjna USB 1 szt |
| Linia testowa | rob wysokiego napięcia czerwony 3 metry, przewód testowy wysokiego napięcia czarny 1,5 metra, zielony 1,5 metra |
| Przechowywanie danych | 500 grup.Symbol „FULL” oznacza, że pamięć jest pełna. |
| Widok danych | funkcja przeglądania danych: wyświetlanie symbolu „MR”; |
| Wyświetlacz przepełnienia | funkcja przepełnienia (przekroczenie zakresu pomiarowego): wyświetlenie symbolu „OL” |
| Funkcja alarmu | gdy zmierzona wartość przekroczy ustawioną wartość, pojawi się monit alarmowy |
| Pobór energii | czuwanie: max.30mA (podświetlenie wyłączone) |
| włącz podświetlenie: max.42mA | |
| mierzyć.max.300mA (podświetlenie wyłączone) | |
| Waga instrumentu | 2,75 kg (w tym bateria) |
| Napięcie baterii | gdy napięcie baterii jest niskie, pojawi się symbol niskiego poziomu baterii. |
| Automatyczne wyłączanie | automatyczne wyłączanie po 15 minutach rozruchu |
| Test izolacji | ≥50MΩ (między linią pomiarową a obudową) |
| Wytrzymać napięcie | AC3kV/50Hz, 1min |
| Temperatura i wilgotność pracy | -10 ℃ ~ + 50 ℃ (85% RH) |
| Temperatura i wilgotność przechowywania | -15 ℃ ~ + 55 ℃ (90% RH) |
| Bezpieczeństwo | IEC61010-1, IEC1010-2-31, IEC61557-1,5, IEC60529(IP54) stopień zanieczyszczenia II, CAT Ⅲ 300V |
Zakres i dokładność pomiaru rezystancji izolacji
| Funkcja pomiaru | Napięcie wyjściowe | Skala | Dokładność | Rezolucja |
| Rezystancja izolacji |
500V(±10%)
|
0 MΩ～2MΩ | ± 5% pkt ± 5 cyfr | 0,001MΩ |
| 2MΩ (20MΩ) | ± 5% pkt ± 5 cyfr | 0,01MΩ | ||
| 20MΩ (200MΩ) | ± 5% pkt ± 5 cyfr | 0,1MΩ | ||
| 200MΩ (2000MΩ) | ± 5% pkt ± 5 cyfr | 1MΩ | ||
| 2GΩ (20GΩ) | ± 5% pkt ± 5 cyfr | 0,01GΩ | ||
| 20GΩ～200GΩ | ± 10% wartości ± 5 cyfr | 0,1GΩ | ||
| 200GΩ (2000GΩ) | ±20%ww ±5cyfr | 1GΩ | ||
| 1kV(±10%) | 0 MΩ (5MΩ) | ± 5% pkt ± 5 cyfr | 0,001MΩ | |
| 5MΩ (50MΩ) | ± 5% pkt ± 5 cyfr | 0,01MΩ | ||
| 50 MΩ (500 MΩ) | ± 5% pkt ± 5 cyfr | 0,1MΩ | ||
| 500MΩ (5000MΩ) | ± 5% pkt ± 5 cyfr | 1MΩ | ||
| 5GΩ (50GΩ) | ± 10% wartości ± 5 cyfr | 0,01GΩ | ||
| 50GΩ (500GΩ) | ±15%ww ±5cyfr | 0,1GΩ | ||
| 500GΩ (5000GΩ) | ±20%ww ±5cyfr | 1GΩ | ||
| 2,5kV(±10%) | 0 MΩ～10MΩ | ± 5% pkt ± 5 cyfr | 0,01MΩ | |
| 10 MΩ～100MΩ | ± 5% pkt ± 5 cyfr | 0,1MΩ | ||
| 100MΩ (1000MΩ) | ± 5% pkt ± 5 cyfr | 1MΩ | ||
| 1GΩ (10GΩ) | ± 5% pkt ± 5 cyfr | 0,01GΩ | ||
| 10GΩ～100GΩ | ± 10% wartości ± 5 cyfr | 0,1GΩ | ||
| 100GΩ (1000GΩ) | ±15%ww ±5cyfr | 1GΩ | ||
| 1TΩ～10TΩ | ±20%ww ±10dgt | 0,01TΩ | ||
| 5kV(±10%) | 0 MΩ (20MΩ) | ± 5% pkt ± 5 cyfr | 0,01MΩ | |
| 20MΩ (200MΩ) | ± 5% pkt ± 5 cyfr | 0,1MΩ | ||
| 200MΩ (2000MΩ) | ± 5% pkt ± 5 cyfr | 1MΩ | ||
| 2GΩ (20GΩ) | ± 5% pkt ± 5 cyfr | 0,01GΩ | ||
| 20GΩ (200GΩ) | ± 10% wartości ± 5 cyfr | 0,1GΩ | ||
| 200 GΩ (2000 GΩ) | ±15%ww ±5cyfr | 1GΩ | ||
| 2TΩ～10TΩ | ± 25% rdg ± 10 cyfr | 0,01TΩ | ||
| 10KV (±10%) | 0 MΩ～50MΩ | ± 5% pkt ± 5 cyfr | 0,01MΩ | |
| 50 MΩ (500 MΩ) | ± 5% pkt ± 5 cyfr | 0,1MΩ | ||
| 500MΩ (5000MΩ) | ± 5% pkt ± 5 cyfr | 1MΩ | ||
| 5GΩ (50GΩ) | ± 5% pkt ± 5 cyfr | 0,01GΩ | ||
| 50GΩ (500GΩ) | ± 10% wartości ± 5 cyfr | 0,1GΩ | ||
| 500GΩ (5000GΩ) | ±20%ww ±5cyfr | 1GΩ | ||
| 5TΩ～35TΩ | ±35%ww ±10dgt | 0,01TΩ | ||
| 15kV(±10%) | 0 MΩ～60MΩ | ± 5% pkt ± 5 cyfr | 0,01MΩ | |
| 60 MΩ (600 MΩ) | ± 5% pkt ± 5 cyfr | 0,1MΩ | ||
| 600 MΩ (6000 MΩ) | ± 5% pkt ± 5 cyfr | 1MΩ | ||
| 6 GΩ (60 GΩ) | ± 5% pkt ± 5 cyfr | 0,01GΩ | ||
| 60GΩ (600GΩ) | ± 10% wartości ± 5 cyfr | 0,1GΩ | ||
| 600 GΩ (6000 GΩ) | ±20%ww ±5cyfr | 1GΩ | ||
| 6 TΩ (50 TΩ) | ±35%ww ±10dgt | 0,01TΩ |
Zakres pomiaru pojemności i dokładność
| Funkcja pomiaru | Skala | dokładność | rezolucja |
| Pojemność | 10uf-50uf | ±15%ww ±5cyfr | 0,01uf |
| 1uf-10uf | ±15%ww ±5cyfr | 0.1uf | |
| 100nf-10nf | ±15%ww ±5cyfr | 0,01nf | |
| 10nf-100nf | ±15%ww ±5cyfr | 0,01nf |
Tester rezystancji izolacji 15kV DC HIT-15 jest potężnym narzędziem do pomiaru rezystancji izolacji kabli, transformatorów, silników / generatorów, wyłączników i przepustów itp.
