| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HAOMAI |
| Orzecznictwo: | ISO9001:2015 |
| Numer modelu: | HIT-5H |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiation |
| Szczegóły pakowania: | Karton |
| Czas dostawy: | 5-10 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 400 zestawów miesięcznie |
| Nazwa produktu: | Tester rezystancji izolacji WN, miernik megaomów | Max. Maks. voltage Napięcie: | 5KV |
|---|---|---|---|
| Zakres rezystancji izolacji: | 0,01MΩ-5TΩ | Zakres napięcia stałego: | 0,01 V-1000 V |
| Zakres napięcia AC: | 0,01 V-750 V | Pomiar DAR i PI: | dostępny |
| High Light: | Przyrząd do badania odporności izolacji przeciwzakłóceniowej,przyrząd do badania odporności izolacji 5kv,ręczny tester izolacji 5kv |
||

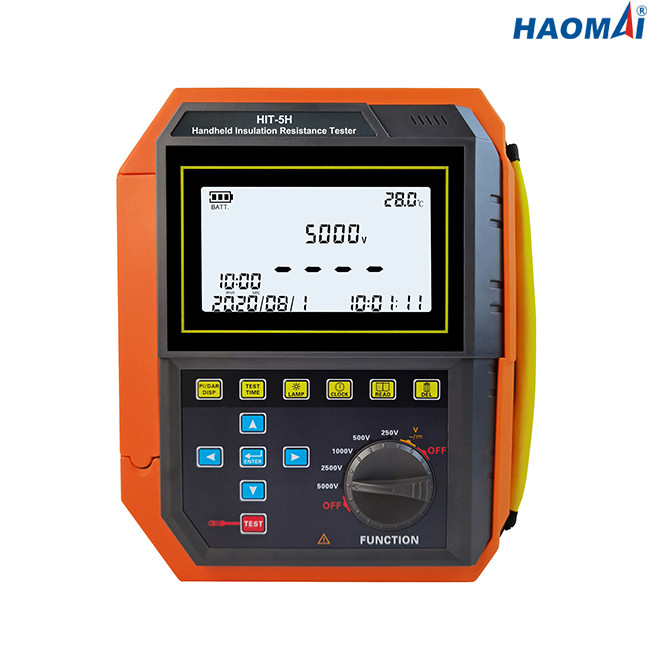

Ręczny tester rezystancji izolacji
Model: HIT-5H
Tester rezystancji izolacji (znany również jako tester rezystancji izolacji DC wysokiego napięcia, miernik megaomów) służy do pomiaru rezystancji różnych materiałów izolacyjnych oraz rezystancji izolacji transformatorów, silników, kabli i sprzętu elektrycznego.
Ręczny tester rezystancji izolacji HIT-5H składa się z układu scalonego średniej i dużej skali, w tym precyzyjnego systemu pomiaru mikroprądu, cyfrowego układu zwiększania napięcia, automatycznego obwodu rozładowania.Wystarczy użyć linii wysokiego napięcia i można zmierzyć linię sygnałową do podłączenia mierzonego obiektu.
Zakres znamionowego napięcia testowego wyjściowego ręcznego testera rezystancji izolacji HIT-5H wynosi od 250 V do 5000 V, a zakres pomiaru rezystancji izolacji wynosi od 0,01 MΩ do 5,00 TΩ.
Główne cechy
1) Ręczny tester do pomiaru rezystancji izolacji
2) Dostępny test napięcia AC i DC
3) Dostępny pomiar PI i DAR
4) Napięcie testowe: 250 V, 500 V, 1000 V, 2500 V, 5000 V
5) Zakres pomiaru rezystancji izolacji: 0,01MΩ do 5,00TΩ
6) Czas testu: 1 min ~ 30 min (dotyczy metody testu, ustawialny)
7) Proste połączenie okablowania
Dane techniczne
Ogólne dane techniczne
| Funkcjonować | Rezystancja izolacji, indeks polaryzacji (PI), współczynnik absorpcji dielektrycznej (DAR), test napięcia AC i DC;funkcja automatycznego rozładowania;test temperatury otoczenia;funkcja zegara |
| Moc | Akumulator litowy wielokrotnego ładowania DC 14,8 V 2200 mAh, pełne napięcie akumulatora około.16,8V |
| Napięcie testowe | Zakres: 250V, 500V, 1000V, 2500V, 5000V |
| Prąd zwarcia | ≥5mA (≥10mA,≥3.5mA,≥1.5mA opcja) |
| Metoda połączenia okablowania | Port L: „L” zwany portem wyjściowym wysokiego napięcia, nazywany jest końcem linii i prowadzi do jednego końca mierzonego obiektu |
| Port G: „G” zwany końcem ekranu, używany do pomiaru rezystancji izolacji materiałów izolacyjnych lub kabli metodą trzech elektrod.Jest podłączony do końca pierścienia ochronnego elektrody. | |
| Port E: "E" zwany uziemieniem, podłącz do uziemienia i zerowych zacisków mierzonego obiektu.Na przykład metalowa powłoka silnika, rdzeń transformatora, ekran kabla. | |
| Port V: zacisk pomiaru napięcia AC/DC (automatyczna identyfikacja AC/DC) | |
| Rezolucja | Rezystancja izolacji: 0,01 MΩ |
| Napięcie AC: 0,01 V | |
| Napięcie prądu stałego: 0,01 V | |
| Czas na test | 1 min ~ 30 min (dotyczy metody testu, ustawialne) |
| Podświetlenie | Kontrolowane białe podświetlenie ekranu, odpowiednie do ciemnego pola |
| Zmiana | Automatyczna zmiana |
| LCD | 4-cyfrowy wyświetlacz LCD, białe podświetlenie ekranu |
| Rozmiar LCD | 128mm×75mm |
| Wyświetlacz LCD Pole | 124mm×67mm |
| Wskaźnik testu | Podczas pomiaru dioda LED miga, a wykres słupkowy postępu wskazuje: |
| Ładowanie Wskaźnik | Podczas ładowania lampka kontrolna na ładowarce jest czerwona i zielona po pełnym naładowaniu |
| Wymiary | 258 mm × 215 mm × 83 mm (DxSxW) |
| Standardowa linia testowa | Jeden czerwony pręt testowy wysokiego napięcia, jedna zielona i jedna czarna linia testowa |
| Napięcie baterii | Wyświetla pozostałą moc baterii.Gdy bateria jest słaba, naładuj ją na czas |
| Port komunikacyjny | Dzięki interfejsowi USB dane do przechowywania można przesłać do komputera, zapisać drukowanie |
| Linia komunikacyjna | 1 szt. linia USB, długość 1,5 m |
| Prąd roboczy | Czuwanie: 25mA Max (podświetlenie wyłączone), podświetlenie: 25mA Max (tylko podświetlenie włączone), praca: 450mA Max (podświetlenie wyłączone) |
| Waga | Waga instrumentu: 2,19 kg (w tym bateria) |
| Waga całkowita: 3,50 kg (w tym pakiet) | |
| Powrót narzędzia | Żółto-czarny dwukolorowy zestaw narzędzi, wygodnie noś, dobrze wyglądający zestaw narzędzi; |
| Temperatura/wilgotność pracy | -10 ℃ (40 ℃, 80% RH poniżej) |
| Składowanie Temperatura/wilgotność | -20 ℃ (60 ℃, 70% wilgotności względnej poniżej) |
| Wytrzymać napięcie | AC 3700V/rms (między przednim i tylnym końcem skorupy) |
| Rezystancja izolacji | 20MΩ powyżej (między dolną metalową śrubą a górnym końcem 500V) |
| Charakterystyka elektromagnetyczna | IEC61326 (EMC) |
| Napięcie wyjściowe | Zakres testowy | Dokładność |
| 250 V (15%) DC | 0,01MΩ~2,50GΩ | ± 3% ± 5 cyfr |
| 2,50GΩ~250GΩ | ±15%ww ±5cyfr | |
| 500V(10%) DC | 0,01MΩ~5,00GΩ | ± 3% ± 5 cyfr |
| 5,00GΩ~500GΩ | ±15%ww ±5cyfr | |
| 1000 V (10%) DC | 0,01MΩ~10,00GΩ | ± 3% ± 5 cyfr |
| 10,00 GΩ~1,00 TΩ | ±15%ww ±5cyfr | |
| 2500V(10%) DC | 0,01MΩ~25,0GΩ | ± 3% ± 5 cyfr |
| 25,0GΩ~2,50TΩ | ±15%ww ±5cyfr | |
| 5000V(10%) DC | 0,01MΩ~50,0GΩ | ± 3% ± 5 cyfr |
| 50,0GΩ~5,00TΩ | ±15%ww ±5cyfr |
Zakres i dokładność pomiaru napięcia AC i DC
| Funkcja testowa | Zakres pomiaru | Dokładność | Rezolucja |
| Napięcie prądu stałego | 0,01 V ~ 1000 V | ± 2% ww ± 3 cyfry | 0,1V |
| Napięcie AC | 0,01V~750V | ± 2% ww ± 3 cyfry | 0,1V |
Tester Rezystancji Izolacji HIT-5H to podręczny przyrząd do pomiaru rezystancji izolacji różnych materiałów izolacyjnych i urządzeń elektrycznych.
