| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HAOMAI |
| Orzecznictwo: | ISO9001:2015, Type Test Report, Calibration Report |
| Numer modelu: | RELAYSTAR-1600 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiation |
| Szczegóły pakowania: | Skrzynia transportowa + Skrzynia ze sklejki |
| Czas dostawy: | 5-10 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 400 zestawów miesięcznie |
| Nazwa produktu: | Tester przekaźników, system testowania przekaźników, zestaw do testowania przekaźników zabezpieczają | 6-fazowe wyjście prądowe: | 6×0…40A |
|---|---|---|---|
| 6-fazowe wyjście napięciowe: | 6×0…150V | Dokładność wyjścia AC: | ≤0,1% |
| Wbudowany IPC z ekranem LCD: | dostępny | Test od końca do końca: | przez wbudowany GPS |
| High Light: | Zestaw testowy wtrysku wtórnego 39,68 funta,zestaw testowy wtrysku wtórnego wielomodowego |
||

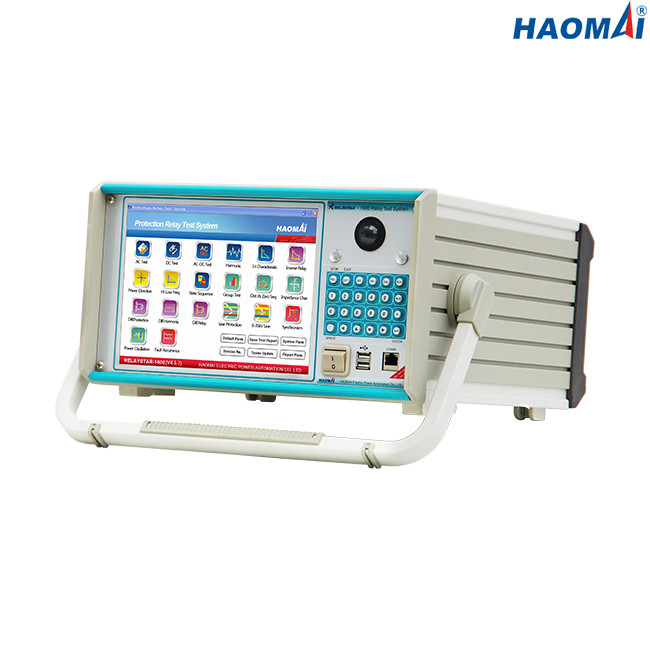

Zestaw testowy 6-fazowego wtrysku wtórnego dużej mocy
Model: RELAYSTAR-1600
RELAYSTAR-1600 jest 6-fazowym testerem z wtryskiem wtórnym przeznaczonym do testowania wszystkich generacji i typów przekaźników zabezpieczeniowych, które mogą wyprowadzać prąd 6-fazowy (6x0…40A) i 6-fazowy napięcie (6x0…150V).Jego potężne źródło prądowe (6x0…40A, 6x300VA; 1x0…240A, 1x1000VA) jest w stanie przetestować wysoko obciążone przekaźniki elektromechaniczne o bardzo wysokich wymaganiach mocy.
6-fazowy zestaw testowy z wtryskiem wtórnym RELAYSTAR-1600 może być zsynchronizowany w celu przeprowadzenia testów end-to-end z zestawami testowymi przydzielonymi do różnych podstacji poprzez wbudowany GPS.
Lokalny system oprogramowania 6-fazowego testera wtrysku wtórnego RELAYSTAR-1600 został zaprojektowany w oparciu o system Windows.Może być obsługiwany przez wbudowany komputer przemysłowy z 10,4-calowym ekranem TFT LCD lub przez oprogramowanie testowe uruchomione na komputerze PC.
Główne cechy:
1) Wyjście 6-fazowe (6×40A) + 6-fazowe napięcie (6×150V)
2) Wbudowany komputer przemysłowy z 10,4-calowym ekranem LCD
3) Dostępny jest zarówno test lokalny, jak i test zdalny PC
4) Wysokowydajny liniowy wzmacniacz mocy
5) Wbudowany monitoring i nagrywanie
6) Test od końca do końca z wbudowanym GPS
7) Inteligentna samoobrona
8) Obfite moduły testowe
Dane techniczne
Prąd generatora
| Zakres ustawień | 6-fazowy AC(LN) | 6x0…40A |
| AC trójfazowy (LN) | 3x0…80A | |
| 1-fazowy AC (LL-LN) | 1x0…240A | |
| DC(LN) | 6x0…±20 A | |
| Moc | 6-fazowy AC(LN) | 6x300VA przy 40A |
| AC trójfazowy (LN) | 3x450VA przy 80A | |
| 1-fazowy AC (LL-LN) | 1x1000VA przy 240A | |
| DC(LN) | 6x120VA przy 20A | |
| Dokładność | AC: ±1mA (≤0,2A), ≤0,1% (0,2~40A) | |
| Prąd stały: ±5mA (0,2~0,5A), ≤0,2% (0,5~20A) | ||
| Rezolucja | 1mA | |
Generator napięcia
| Zakres ustawień | 6-fazowy AC(LN) | 6x0…150V |
| AC trójfazowy (LN) | 3x0…300V | |
| DC(LN) | 6x0…±175V | |
| Moc | 6-fazowy AC(LN) | 6x80VA przy 150V |
| AC trójfazowy (LN) | 3x100VA przy 300V | |
| DC(LN) | 6x80VA przy 175V | |
| Dokładność | AC: ±2mV (0,2~2V), ≤0,1% (2~150V) | |
| Prąd stały: ±10mV (0,5~5V), ≤0,2% (5~175V) | ||
| Rezolucja | 1mV | |
Pomocnicze zasilanie prądem stałym
| Zakres napięcia | 110 V/220 V (maks. 1,5 A) |
| Moc | maks.165VA/330VA |
Wejścia binarne
| Numer | 10 |
| Charakterystyka wejściowa | kontakt jałowy lub kontakt bezpotencjałowy |
| Charakterystyka progowa | „0”:0÷6V;„1”: 12 V (250 V) |
| Maks.Czas pomiaru | 999999,999 s |
| Dokładność czasu | ±1ms |
| Rozdzielczość czasu | 1ms |
Wyjścia binarne
| Numer | 8 |
| Rodzaj | bezczynny kontakt |
| Zdolność przerwania | 250VAC/0,5A, 250VDC/0,2A |
Wbudowany monitoring i nagrywanie
| Monitorowanie | wyjścia prądowe i napięciowe |
| Nagranie | wyjścia analogowe, stan wejść/wyjść binarnych |
| Tryb | monitorowanie w czasie rzeczywistym, nie jest wymagane okablowanie zewnętrzne |
| Długość nagrania | nieograniczony (do zapełnienia pamięci wewnętrznej) |
Ogólne generatory
| Częstotliwość | zakres: 0~1200Hz |
| dokładność:<1mHz(0~65Hz);<10mHz(65~450Hz);<20mHz(450~1200Hz) | |
| rozdzielczość: 0,001 Hz | |
| Faza | zakres: -360 ° ~ + 360 ° |
| dokładność: 0,1° | |
| rozdzielczość: 0,01° | |
| Harmoniczny | kolejność superpozycji: 2 ~ 24 razy |
| zniekształcenie: ≤0,5% |
Zasilacz
| Znamionowe napięcie wejściowe | dostosowane (AC 220V/230V/120V±10%, 1-fazowe) |
| Częstotliwość nominalna | 50/60 Hz |
| Prąd znamionowy | 10A przy 230V / 12A przy 115V |
| Połączenie | standardowe gniazdo AC (IEC 60320) |
Warunki środowiska
| Operacja Temperatura | 0 ... +50 °C (+32 ... +122 °F) |
| Temperatura przechowywania | -25 ... +70 °C (-13 ... +158 °F) |
| Zakres wilgotności | wilgotność względna 5 ... 95%, bez kondensacji |
| Wibracja | IEC 60068-2-6 (20m/s2 przy 10...150 Hz) |
Różnorodny
| Waga | 18 kg (39,68 funta) |
| Wymiary (szer. x wys. x gł., bez uchwytu) | 420 × 360 × 210 mm (16,54x14,17x8,27 cala) |
| Port połączenia | 2 porty USB2.0, 1 port Ethernet |
Normy bezpieczeństwa, kompatybilność elektromagnetyczna
| EMC | Produkt jest zgodny z dyrektywą kompatybilności elektromagnetycznej (EMC) 2004/108/WE (zgodny z CE) |
| IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3 | |
| Bezpieczeństwo | Produkt jest zgodny z dyrektywą niskonapięciową 2006/95/WE (zgodny z CE). |
| IEC 61010-1 |
6-fazowy zestaw testowy wtórnego wtrysku RELAYSTAR-1600 to doskonały wybór dla inżynierów zajmujących się testowaniem i uruchamianiem w celu wykonywania testów przekaźników zabezpieczeniowych na miejscu.
