Ultraprzenośny zestaw testowy wtórnego wtrysku prądu Norma IEC61850

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	HAOMAI
Orzecznictwo:	ISO9001:2015, Type Test Report, Calibration Report
Numer modelu:	RELAYSTAR-7000

Zapłata:

Minimalne zamówienie:	1 zestaw
Cena:	negotiation
Szczegóły pakowania:	Skrzynia transportowa + Skrzynia ze sklejki
Czas dostawy:	10-15 dni roboczych
Zasady płatności:	T/T
Możliwość Supply:	400 zestawów miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Zestaw do testowania przekaźników zabezpieczających, zestaw do testowania przekaźników, system testo	Wyjście prądowe:	6x0…30A
Wyjście napięciowe:	6x0…150V	Dokładność wyjściowa:	≤0,1% dla wyjścia AC
Testowanie IEC 61850:	dostępny	Operacja:	tryb lokalny + tryb PC
High Light:	Ultraprzenośny zestaw testowy wtrysku wtórnego , zestaw testowy wtrysku wtórnego , test wtrysku prądu wtórnego IEC61850

Wielozadaniowy zestaw testowy wtórnego wtrysku

Model:RELAYSTAR-7000

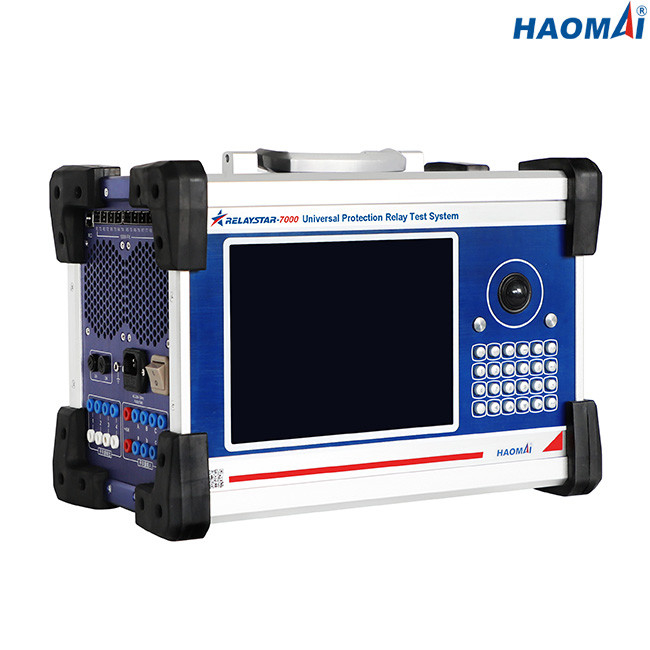

RELAYSTAR-7000 jest uniwersalnym i przenośnym testerem z wtryskiem wtórnym, który jest zdolny do testowania przekaźników zabezpieczeniowych elektromechanicznych, półprzewodnikowych i mikroprocesorowych, urządzeń IED zgodnych z normą IEC61850 oraz jednostki łączącej.

RELAYSTAR-7000 może wyprowadzać prąd 6-fazowy (6×0…30A) i napięcie 6-fazowe (6×0…150V) w celu przetestowania wszystkich konwencjonalnych przekaźników zabezpieczeniowych zdefiniowanych w ANSI / IEEE No.

Urządzenie RELAYSTAR-7000 może być obsługiwane za pomocą wbudowanego komputera przemysłowego z 9,7-calowym ekranem dotykowym TFT LCD, klawiaturą i myszą, co pozwala użytkownikowi na szybkie i łatwe wykonywanie testów ręcznych, w stanie ustalonym i dynamicznych.

Do podłączenia do komputera PC, każda jednostka RELAYSTAR-7000 jest dostarczana z instalacyjną wersją oprogramowania RELAYSTAR.Oprogramowanie RELAYSTAR może działać na komputerze PC z systemem operacyjnym Windows.

Główne cechy

● Możliwość testowania przekaźników ochronnych elektromechanicznych, półprzewodnikowych i mikroprocesorowych, urządzeń IED IEC61850 i jednostki scalającej

●Wyjście 6-fazowe (6×0…30A) + 6-fazowe napięcie (6×0…150V)

● Samodzielna praca przy użyciu intuicyjnego graficznego ekranu TFT LCD o wysokiej rozdzielczości, do obsługi nie jest wymagany komputer PC

●Możliwość zdalnego testowania komputera

●Wysoki prąd i duża moc

●Wbudowane monitorowanie i nagrywanie przebiegów

●Możliwość kompleksowego testowania dynamicznego satelity GPS zsynchronizowanego z satelitą

●Możliwość testowania IEC61850

Dane techniczne

Ogólne wyjścia prądowe i napięciowe

Prąd generatora	Zakres ustawień	6-fazowe AC(LN): 6x0…30A
		DC(LN): 6x0…±10 A
	Moc	6-fazowe AC(LN): 6x450VA przy 30A
		DC(LN): 6x120VA przy 10A
	Dokładność	AC:±1mA (≤0,2A), ≤0,1% (0,2~30A)
		Prąd stały: ±5mA (0,2~0,5A), ≤0,2% (0,5~10A)
	Rezolucja	1mA
Generator napięcia	Zakres ustawień	6-fazowe AC(LN): 6x0…150V
		DC(LN): 6x0…±160V
	Moc	6-fazowe AC(LN): 6x80VA przy 150V
		DC(LN): 6x80VA przy 160V
	Dokładność	AC:±2mV (0,2~2V), ≤0,1% (2~150V)
		Prąd stały: ±10mV (0,5~5V), ≤0,2% (5~160V)
	Rezolucja	1mV
Ogólne generatory	Częstotliwość	zakres: 0~1200Hz
		dokładność:<1mHz(0~65Hz), <10mHz(65~450Hz),<20mHz(450~1200Hz)
		rozdzielczość: 0,001 Hz
	Faza	zakres: -360 ° ~ + 360 °
		dokładność: 0,1°
		rozdzielczość: 0,01°
	Harmoniczny	kolejność superpozycji: 2 ~ 24 razy
		zniekształcenie: ≤0,5%

Interfejsy komunikacyjne Ethernet

Tryb	10/100Base-TX (10/100Mbit, skrętka, auto-crossover)
Numer portu	2
Rodzaj interfejsu	RJ45
Wskaźnik stanu	Światła ledowe

Interfejsy komunikacji światłowodowej

Tryb	100Base-FX (100Mbit, światłowód, pełny dupleks)
Numer portu	8
Rodzaj interfejsu	LC
Rodzaj włókna	62,5/125μm (włókno wielomodowe)
Długość fali	1310nm
Odległość transmisji	>1km
Wskaźnik stanu	Światła ledowe

Interfejsy FT3

Numer portu	9 (8 do nadawania, 1 do odbioru)
Rodzaj interfejsu	ST
Rodzaj włókna	62,5/125μm (włókno wielomodowe)
Długość fali	850nm

Wejścia binarne

Numer	8
Rodzaj	styk bezpotencjałowy lub styk jałowy (automatyczna identyfikacja)
Charakterystyka progowa	„0”: 0~6V;„1”: 12 V (250 V)

Wyjścia binarne

Numer	4
Rodzaj	bezczynny kontakt
Zdolność przerwania	250VAC/0,5A;250VDC/0.2A

Wbudowany monitoring i nagrywanie

Monitorowanie	wyjścia prądowe i napięciowe
Nagranie	wyjścia analogowe, stan wejść/wyjść binarnych
Tryb	monitorowanie w czasie rzeczywistym, nie jest wymagane okablowanie zewnętrzne
Długość nagrania	nieograniczony (do zapełnienia pamięci wewnętrznej)

Zasilacz

Znamionowe napięcie wejściowe	dostosowane (AC230V/120V±10%, 1-fazowe)
Częstotliwość nominalna	50/60 Hz
Prąd znamionowy	10A przy 230V / 12A przy 120V
Połączenie	Standardowe gniazdo AC (IEC 60320)

Warunki środowiska

Operacja Temperatura	0 ... +50 °C (+32 ... +122 °F)
Temperatura przechowywania	-25 ... +70 °C (-13 ... +158 °F)
Zakres wilgotności	wilgotność względna 5 ... 95%, bez kondensacji
Wibracja	IEC 60068-2-6 (20m/s2 przy 10...150 Hz)

Różnorodny

Waga	19,5 kg (42,99 funta)
Wymiary (szer. x wys. x gł., bez uchwytu)	405 × 295 × 250 mm (15,94 x 11,61 x 9,84 cala)

RELAYSTAR-7000 to wielofunkcyjny i terenowy przenośny tester wstrzykiwania wtórnego do testowania wszelkiego rodzaju przekaźników zabezpieczeniowych w konwencjonalnej podstacji, a także testowania IED zgodnych z IEC61850 i jednostki łączącej w inteligentnej podstacji.

Wielozadaniowy zestaw testowy wtrysku wtórnego RELAYSTAR-7000 przeszedł badanie typu w chińskim laboratorium KETOP akredytowanym zgodnie z ISO/IEC 17025, został również skalibrowany w laboratorium strony trzeciej akredytowanym zgodnie z ISO/IEC 17025.
