| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HAOMAI |
| Orzecznictwo: | ISO9001:2015, Type Test Report, Calibration Report |
| Numer modelu: | RELAYSTAR-806 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiation |
| Szczegóły pakowania: | Skrzynia transportowa + Skrzynia ze sklejki |
| Czas dostawy: | 5-10 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 400 zestawów miesięcznie |
| Nazwa produktu: | Tester przekaźników, system testowania przekaźników, zestaw do testowania przekaźników zabezpieczają | Wyjście prądowe 3-fazowe: | 3×0…40A |
|---|---|---|---|
| 4-fazowe wyjście napięciowe: | 4×0…150V | Dokładność wyjścia AC: | ≤0,1% |
| Wbudowany IPC z ekranem LCD: | dostępny | Test od końca do końca: | przez wbudowany GPS |
| High Light: | ISO9001 3-fazowy zestaw testowy przekaźników,18 kg 3-fazowy zestaw testowy przekaźników,ultralekki tester wtrysku wtórnego |
||

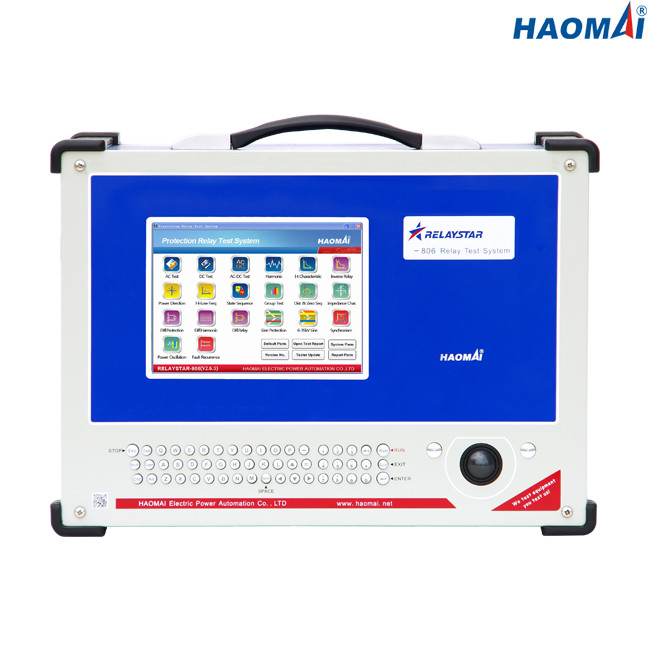

AutomatycznyTrójfazowyZestaw testowy wtórnego wtrysku
Model: RELAYSTAR-806
RELAYSTAR-806 to potężny i automatyczny tester trójfazowego wtrysku wtórnego.Zestaw testowy sterowany lokalnie i komputerowo generuje sygnały o wysokiej precyzji przy użyciu technologii wielu procesorów DSP.Jego potężne wyjścia prądowe (3x40A) i napięciowe (4x150V) pozwalają na testowanie dowolnego typu zabezpieczeń, w tym przekaźników elektromechanicznych.
RELAYSTAR-806 może być obsługiwany bezpośrednio z panelu przedniego za pomocą dużego kolorowego wyświetlacza graficznego, myszy, klawiatury i klawiszy funkcyjnych.Wyniki testu są automatycznie zapisywane, a następnie przesyłane do komputera przez port USB w celu ostatecznego przechowywania lub drukowania.
Interfejs Ethernet umożliwia sterowanie zestawem RELAYSTAR-806 za pomocą zaawansowanego oprogramowania testowego RELAYSTAR działającego na komputerze z systemem operacyjnym Windows.
Test end-to-end może być wykonany za pomocą wbudowanego modułu GPS i anteny zewnętrznej, co pozwala zsynchronizować start testu dwóch zestawów RELAYSTAR-806.
Ochronę zestawu RELAYSTAR-806 przed problemami z dostawą zapewnia ta solidna walizka transportowa z uchwytem na górze i kółkami na dole.
Główne cechy
1) Sterowanie lokalne za pomocą wbudowanego komputera przemysłowego, klawiatury i 8-calowego kolorowego wyświetlacza
2) Zdalne sterowanie z zaawansowanym oprogramowaniem testowym RELAYSTAR
3) Dostępne jednocześnie: 3 wyjścia prądowe i 4 napięciowe oraz 1 wyjście symulatora akumulatora
4) Niezależna regulacja wyjść prądowych/napięciowych
5) Zdolne do stopniowania lub zwiększania prądu/napięcia
6) Wyjścia wysokoprądowe: 3x40 A, 1x120A
7) Potrafi wykonać test end-to-end za pomocą wbudowanego modułu GPS
8) Funkcja importu i eksportu plików RIO
9) Automatyczny raport z testu
10) Lekki i łatwy do przenoszenia
Dane techniczne
Prąd generatora
| Zakres ustawień | AC trójfazowy (LN) | 3x0…40A |
| 1-fazowy AC (LL-LN) | 1x0…120A | |
| DC(LN) | 3x…±10A | |
Moc
| AC trójfazowy (LN) | 3x300VA przy 40A |
| 1-fazowy AC (LL-LN) | 1x1000VA przy 120A | |
| DC(LN) | 3x120VA przy 10A | |
| Dokładność | AC: ±1mA (≤0,2A), ≤0,1% (0,2~40A) | |
| Prąd stały: ±5mA (0~0,5A), ≤0,2% (0,5~10A) | ||
| Rezolucja | 1mA | |
Generator napięcia
| Zakres ustawień | 4-fazowy AC(LN) | 4x0…150V |
| 1-fazowy AC(LL) | 1x0…300V | |
| DC(LN) | 3x…±160V | |
| Moc | 4-fazowy AC(LN) | 4x70VA przy 150V |
| 1-fazowy AC(LL) | 1x140VA przy 300V | |
| DC(LN) | 3x80VA przy 160V | |
| Dokładność | AC: ±2mV (0,2~2V), ≤0,1% (2~150V) | |
| Prąd stały: ±10mV (0~5V), ≤0,2% (5~160V) | ||
| Rezolucja | 1mV | |
Pomocnicze zasilanie prądem stałym (wyjście symulatora akumulatora)
| Zakres napięcia | 110 V/220 V (maks. 1,5 A) |
| Moc | maks.165VA/330VA |
Wejścia binarne
| Numer | 8 |
| Charakterystyka wejściowa | kontakt jałowy lub kontakt bezpotencjałowy |
| Charakterystyka progowa | „0”:0÷6V;„1”: 12 V (250 V) |
| Maks.Czas pomiaru | 999999,999 s |
| Dokładność czasu | ±1ms |
| Rozdzielczość czasu | 1ms |
Wyjścia binarne
| Numer | 4 |
| Rodzaj | bezczynny kontakt |
| Zdolność przerwania | 250VAC/0,5A, 250VDC/0,2A |
Ogólne generatory
| Częstotliwość | zakres: 0~1200Hz |
| dokładność:<1mHz(0~65Hz),<10mHz(65~450Hz),<20mHz(450~1200Hz) | |
| rozdzielczość: 0,001 Hz | |
| Faza | zakres: -360 ° ~ + 360 ° |
| dokładność: 0,1° | |
| rozdzielczość: 0,01° | |
| Harmoniczny | kolejność superpozycji: 2 ~ 24 razy |
| zniekształcenie: ≤0,5% |
Zasilacz
| Znamionowe napięcie wejściowe | dostosowane (AC 220V/230V/120V±10%, 1-fazowe) |
| Częstotliwość nominalna | 50/60 Hz |
| Prąd znamionowy | 10A przy 230V / 12A przy 115V |
| Połączenie | standardowe gniazdo AC (IEC 60320) |
Różnorodny
| Waga | 18 kg (39,68 funta) |
| Wymiary (szer. x wys. x gł., bez uchwytu) | 405×300×164mm (15,94x11,81x6,46 cala) |
| Port połączenia | 2 porty USB2.0, 1 port Ethernet |
Generator prądu trójfazowego automatycznego trójfazowego zestawu testowego wtórnego wtrysku RELAYSTAR-806 ma następujące cechy:
- Trzy niezależne źródła prądu, ze wspólnym przewodem neutralnym.
- Rodzaj podłączenia: bezpieczne gniazda bananowe.
- Dla każdego wyjścia zapala się światło po zastosowaniu wyjścia.
- Zakresy wyjściowe oraz odpowiadająca im moc i rozdzielczość.
- Niezależna regulacja wyjść prądowych.
- Częstotliwość wyjściowa: od 0 do 1200 Hz.
- Wyjście regulowane od zera do wartości maksymalnej.
- Możliwość skokowej zmiany wartości wyjścia.
