Ręczny ultradźwiękowy wykrywacz wyładowań niezupełnych 50/60Hz wizualny

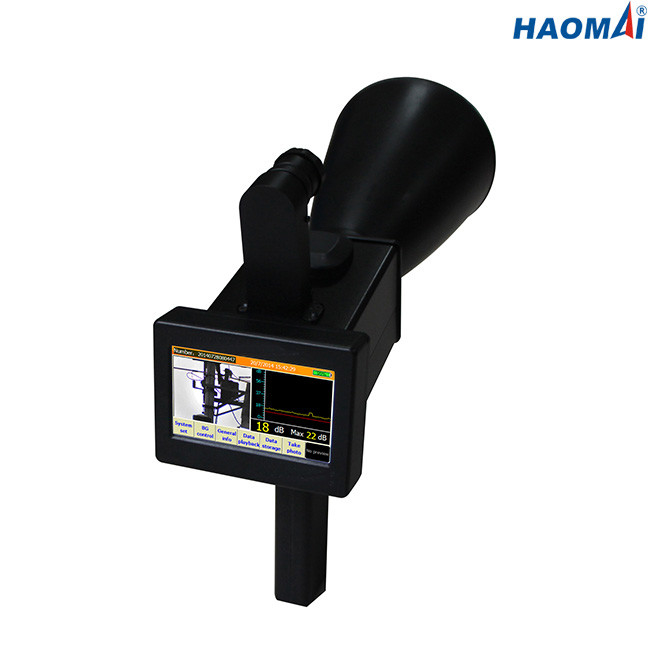

Ręczny wykrywacz wyładowań niezupełnych

Model: HJF-750

Ręczny detektor wyładowań niezupełnych HJF-750 to nieinwazyjne narzędzie testowe, które może diagnozować potencjalne uszkodzenia linii napowietrznych poprzez zbieranie nieprawidłowych sygnałów ultradźwiękowych linii napowietrznych i analizowanie ich za pomocą oprogramowania.

Ręczny wykrywacz wyładowań niezupełnych HJF-750 znajduje się w stanie braku zaniku zasilania, aby ocenić lokalizację i rodzaj usterki ukrytej.Może zbierać nieprawidłowy sygnał ultradźwiękowy za pomocą detektora ultradźwiękowego (czujnik ultradźwiękowy), a następnie przesyłać sygnały do ​​hosta, diagnozować rodzaj i poziom dotkliwości błędu i ukrytego błędu oraz konwertować na słyszalny sygnał dźwiękowy i kształt fali wyjściowej.

Ręczny wykrywacz wyładowań niezupełnych HJF-750 może pomóc personelowi testującemu w dokładnym wykrywaniu usterek i ukrytych niebezpieczeństw, zapobieganiu występowaniu złośliwych usterek, unikaniu niepotrzebnych przerw w dostawie prądu i poprawianiu niezawodności zasilania.

Główne cechy

●Kolorowy ekran dotykowy jest łatwy w obsłudze.

●Ręczny, wizualny, dźwiękowy i wyświetlający przebieg fali, wykrywanie bezdotykowe

● Możliwość wykrywania urządzeń elektrycznych na wolnym powietrzu, znajdowania i lokalizowania wszelkiego rodzaju wyładowań niezupełnych, takich jak wyładowanie koronowe, łuk, rozgorzenie, upływ, przerwanie drutu, ciągnięcie łuku itp.

●Kamera o rozdzielczości 3 megapikseli o wysokiej rozdzielczości może z łatwością ustawić ostrość na punkt wykrywania awarii i zrobić zdjęcia identyfikacji wieży i wadliwego sprzętu.

●Wbudowany odbiornik GPS automatycznie przechowuje dane o współrzędnych i zapewnia nawigację GPS, która jest wygodna do wyszukiwania i zapisywania ścieżki wykrywania.

● Możliwość testowania temperatury i wilgotności otoczenia w czasie rzeczywistym.

● Możliwość zapisywania i odtwarzania danych.

● Śledzenie zielonego lasera o umiarkowanej intensywności jest łatwe do śledzenia w świetle słonecznym.

●Wysoka czułość i kierunkowość mogą dokładnie zlokalizować uszkodzenie linii napowietrznej.

●Badanie można przeprowadzić w pojeździe poruszającym się z prędkością 30 km/h.

●Test ultradźwiękowy można przeprowadzić w hałaśliwym otoczeniu, na które nie mają wpływu dźwięki otoczenia.

● Testowanie bezdotykowe (efektywna odległość testowania do 30 m) sprawia, że ​​test jest znacznie bezpieczniejszy.

●Test nieinwazyjny nie wpłynie na normalne działanie sieci energetycznej.

●Użyj oprogramowania działającego w tle, aby łatwo zarządzać danymi i oceniać.

Dane techniczne

◇System: WINCE6.0

◇Procesor: główna częstotliwość 533 MHz

◇Pamięć: RAM 256 MB DDR2, 1 GB NandFlash

◇Ekran: kolorowy ekran dotykowy TFT o przekątnej 4,3 cala, rozdzielczość 480x272

◇Interfejs: karta pamięci SD, USB, port szeregowy, słuchawki

◇Karta pamięci SD: 8 GB

◇Aparat: 3-megapikselowy aparat o wysokiej rozdzielczości

◇Akcesoria: GPS, urządzenie do pomiaru temperatury/wilgotności, wskaźnik laserowy o wysokiej jasności

◇Funkcja przechowywania: współrzędne GPS, data/godzina, temperatura/wilgotność

◇Zakres częstotliwości: 20-150 kHz

◇Częstotliwość środkowa czujnika: 40kHz

◇Ogólne

●Zasilanie: wbudowana bateria litowa, około 8 godzin na ciągłą pracę

●Ładowarka baterii

Wejście: AC100-240V, 50/60Hz

Wyjście: napięcie 20V, prąd 3,25A

◇Warunki środowiskowe

● Temperatura przechowywania: -20 ° C do 70 ° C (-4 ° F do +158 ° F)

● Temperatura pracy: od -20°C do +50°C (od -4°F do +122°F)

●Wilgotność: <95% RH, bez kondensacji

Ręczny wykrywacz wyładowań niezupełnych HJF-750 jest potężnym ręcznym narzędziem do wykrywania wszelkiego rodzaju wyładowań niezupełnych linii napowietrznych, izolatorów, ograniczników itp., takich jak wyładowanie koronowe, łuk, rozgorzenie, upływ, przerwanie drutu, ciągnienie łuku itp.
