| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HAOMAI |
| Orzecznictwo: | ISO9001:2015 |
| Numer modelu: | HJF-500 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiation |

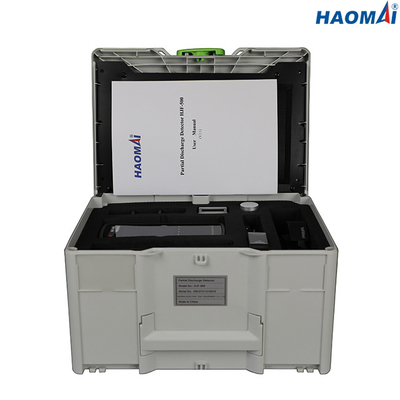

| Szczegóły pakowania: | Walizka transportowa + karton |
| Czas dostawy: | 10-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 400 zestawów miesięcznie |
| Nazwa produktu: | Detektor wnz, tester wnz | Zasada pomiaru: | Ultradźwiękowe, TEV, UHF, HFCT |
|---|---|---|---|
| Testowane obiekty: | Rozdzielnica, transformator, GIS i kabel WN | przebieg sygnału w domenie czasu: | dostępny |
| Widmo PRPD i PRPS: | dostępny | Operacja: | 4-calowy ekran dotykowy |
| High Light: | Ultraprzenośny detektor częściowego rozładowania,detektor częściowego rozładowania HFCT,ultradźwiękowy sprzęt do testowania częściowego rozładowania |
||
Detektor częściowego wyładowania

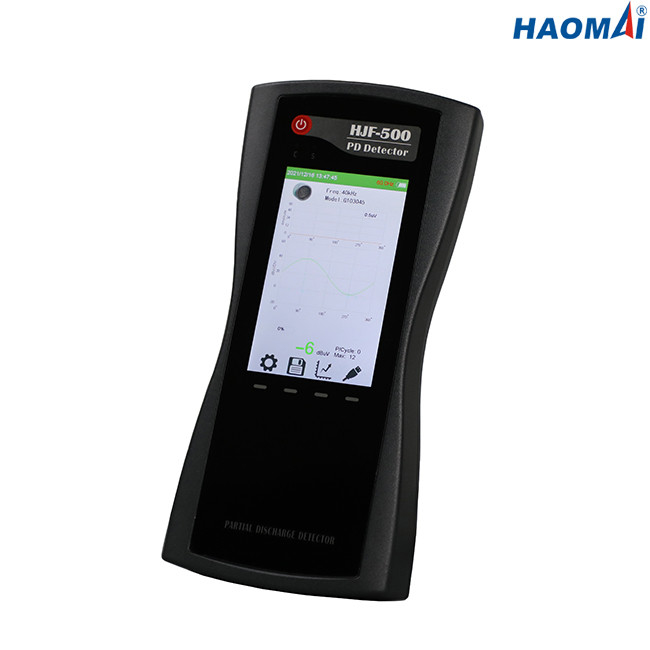

Model: HJF-500
Detektor wyładowań niezupełnych HJF-500 jest nieinwazyjnym narzędziem do pomiaru aktywności wyładowań niezupełnych rozdzielnic, transformatorów, kabli GIS i WN itp. w stanie pracy.Jest wyposażony w jeden wbudowany czujnik TEV (Transient Earth Voltage) i jeden wbudowany czujnik ultradźwiękowy, jeden zewnętrzny czujnik ultradźwiękowy, jeden zewnętrzny czujnik UHF (Ultra High Frequency) i jeden zewnętrzny HFCT (przekładnik prądowy wysokiej częstotliwości) do zbierania częściowych sygnały rozładowania na urządzeniach średniego lub wysokiego napięcia.
Główne cechy
●Nieinwazyjne narzędzie do pomiarów wyładowań niezupełnych online w podstacjach SN i WN
● Możliwość wyposażenia w 5 czujników, w tym 1 wbudowany czujnik TEV (konfiguracja standardowa), 1 wbudowany czujnik ultradźwiękowy (konfiguracja standardowa), 1 zewnętrzny czujnik ultradźwiękowy (konfiguracja opcjonalna), 1 zewnętrzny czujnik UHF (konfiguracja opcjonalna), 1 Czujnik HFCT (konfiguracja opcji).
●Łączy wiele funkcji w jednym pakiecie
●Ultradźwiękowe i TEV czujniki do powierzchniowych i wewnętrznych wyładowań niezupełnych
●Pomiar UHF może dokładnie mierzyć aktywność wyładowań niezupełnych w dużej przepustowości
●Aktywność wyładowań niezupełnych w kablach wysokiego napięcia mierzy się za pomocą HFCT
●Wysoka częstotliwość próbkowania, silna zdolność przeciwzakłóceniowa
● Zapewnij przebieg sygnału w domenie czasu, widmo PRPD, widmo PRPS itp. wzorce wyładowań w celu przeprowadzenia analizy różnych typów wyładowań.
●Wyniki testu można przechowywać na pokładzie, a także przesłać do komputera w celu wygenerowania raportu z testu.
Dane techniczne
| Pomiar TEV | Pomiar UHF | |||||
| Skala | 0-60 dBmV | Częstotliwość wykrywania | 300-2000 MHz | |||
| Rezolucja | 1dB | Zakres pomiaru | 0dBm-60dBm | |||
| Dokładność | ±1dB | Dokładność | ＜1dBmV | |||
| Maksymalny impuls na cykl | 1400 | Opaska czujnika | 300-2000 MHz | |||
| Pasmo częstotliwości pomiaru | 3 ~ 100 MHz | |||||
| Pomiar AA | Pomiar AE | |||||
| Skala | -6dBμV~68dBμV | Skala | -6dBμV~68dBμV | |||
| Rezolucja | 1dB | Rezolucja | 1dB | |||
| Dokładność | ±1dB | Dokładność | ±1dB | |||
| Częstotliwość środkowa czujnika | 40 kHz | Zakres częstotliwości | 20~200kHz | |||
| Pomiar HFCT | ||||||
| Impedancja transmisji czujnika | 5mV/mA | |||||
| Częstotliwość wykrywania | 1～30 MHz | |||||
| Wrażliwość | ≤50pC | |||||
| Sprzęt komputerowy | ||||||
| Sprawa | ABS | |||||
| Wyświetlacz | 4.0-calowy ekran LCD RGB | |||||
| Dokładność próbkowania | 12 bitów | |||||
| Berło |
Interfejs USB (również wejście ładowarki) Port czujnika zewnętrznego Gniazdo słuchawkowe stereo 3,5 mm |
|||||
| Słuchawka | minimum 8 omów | |||||
| karta SD | standardowe 16G | |||||
| Wbudowana bateria | Bateria litowa 3,7 V/5000 Ah | |||||
| Czas pracy | około 6 godzin | |||||
| Ładowarka | AC90-264V lub DC 5V | |||||
| Temperatura robocza | -20 ~ 50 ℃ | |||||
| Wilgotność | 20-85% wilgotność względna | |||||
| Wymiary (host ręczny) | 210x100x35mm | |||||
| Waga (podręczny host) | 0,4 kg | |||||
