Wielofunkcyjny tester detektora wyładowań niezupełnych TEV nieinwazyjny

Wielofunkcyjny wykrywacz wyładowań niezupełnych

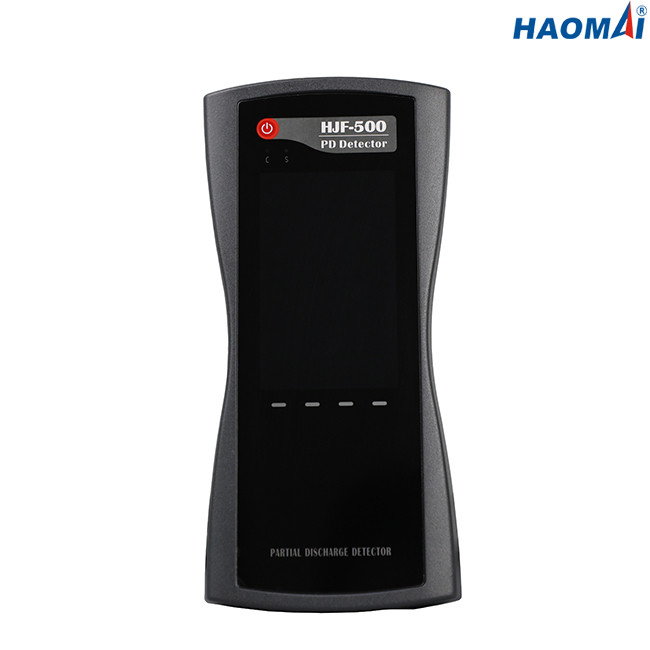

Model: HJF-500

Wielofunkcyjny detektor wyładowań niezupełnych HJF-500 jest idealnym nieinwazyjnym narzędziem do szybkiego pomiaru aktywności wyładowań niezupełnych w podstacjach SN i WN.

Zarówno podstacje SN, jak i WN mogą być monitorowane za pomocą HJF-500 dzięki szerokiej gamie czujników, które można do niego podłączyć.Typowe urządzenia SN i WN, które można zdiagnozować pod kątem wyładowań niezupełnych, obejmują rozdzielnice, transformatory, kable GIS i WN itp.

Wysoka przepustowość wraz z wyświetlaniem wzorca PRPD (wyładowania niezupełne rozdzielone fazowo) pozwala na klasyfikację różnych typów defektów.Wyładowania koronowe i wyładowania powierzchniowe można łatwo odróżnić od niebezpiecznych wewnętrznych wyładowań niezupełnych, co jest kolejną zaletą tego typu technologii.

Urządzenie HJF-500 można obsługiwać za pomocą 4-calowego ekranu dotykowego.Wbudowana bateria litowa jest przystosowana do jednostki HJF-500, a czas pracy wynosi ponad 6 godzin.

Główne cechy

●Nieinwazyjne narzędzie do pomiarów wyładowań niezupełnych online w podstacjach SN i WN

● Możliwość wyposażenia w 5 czujników, w tym 1 wbudowany czujnik TEV (konfiguracja standardowa), 1 wbudowany czujnik ultradźwiękowy (konfiguracja standardowa), 1 zewnętrzny czujnik ultradźwiękowy (konfiguracja opcjonalna), 1 zewnętrzny czujnik UHF (konfiguracja opcjonalna), 1 Czujnik HFCT (konfiguracja opcji).

●Łączy wiele funkcji w jednym pakiecie

●Ultradźwiękowe i TEV czujniki do powierzchniowych i wewnętrznych wyładowań niezupełnych

●Pomiar UHF może dokładnie mierzyć aktywność wyładowań niezupełnych w dużej przepustowości

●Aktywność wyładowań niezupełnych w kablach wysokiego napięcia mierzy się za pomocą HFCT

●Wysoka częstotliwość próbkowania, silna zdolność przeciwzakłóceniowa

●Synchronizacja z częstotliwością zasilania dla rozpoznawania wzorców PRPD

● Zapewnij przebieg sygnału w domenie czasu, widmo PRPD, widmo PRPS itp. wzorce wyładowań w celu przeprowadzenia analizy różnych typów wyładowań.

●Wyniki testu można przechowywać na pokładzie, a także przesłać do komputera w celu wygenerowania raportu z testu.

Dane techniczne

●Pomiar TEV

Zakres pomiarowy: 0-60dBmV

Rozdzielczość: 1dB

Dokładność: ±1dB

Maksymalny impuls na cykl: 1400

Pasmo częstotliwości pomiaru: 3~100MHz

●Pomiar UHF

Częstotliwość wykrywania: 300-2000 MHz

Zakres pomiarowy: 0-60dBmV

Dokładność: ＜1dBmV

Pasmo czujnika: 300-2000 MHz

●Pomiar AA

Zakres pomiarowy: -6dBμV~68dBμV

Rozdzielczość: 1dB

Dokładność: ±1dB

Częstotliwość środkowa czujnika: 40kHz

●Pomiar AE

Zakres pomiarowy: -6dBμV~68dBμV

Rozdzielczość: 1dB

Dokładność: ±1dB

Zakres częstotliwości: 20~200kHz

●Pomiar HFCT

Impedancja transmisji czujnika: 5mV/mA

Częstotliwość wykrywania: 1～30 MHz

Czułość: ≤50pC

●Wyświetlacz: 4.0-calowy ekran LCD RGB

●Zasilacz

Wbudowana bateria: bateria litowa 3,7 V/5000 Ah;

Czas pracy: ponad 6 godzin

Ładowarka: AC90-264V lub DC 5V

●Warunki środowiska

Temperatura pracy: -20 ~ 50 ℃

Wilgotność: 20-85% wilgotności względnej

●Różnorodny

Wymiary (host ręczny): 210x100x35mm

Waga (podręczny host): 0,4 kg

Port połączenia: jeden port USB do podłączenia komputera lub wejścia ładowarki, jeden port czujnika zewnętrznego, jedno gniazdo słuchawkowe stereo 3,5 mm

Słuchawki: minimum 8 omów

Karta SD: standardowa 16G

Wielofunkcyjny detektor wyładowań niezupełnych HJF-500 jest idealnym nieinwazyjnym narzędziem do pomiaru aktywności wyładowań niezupełnych rozdzielnic, transformatorów, kabli GIS i WN itp. w podstacjach SN i WN.
