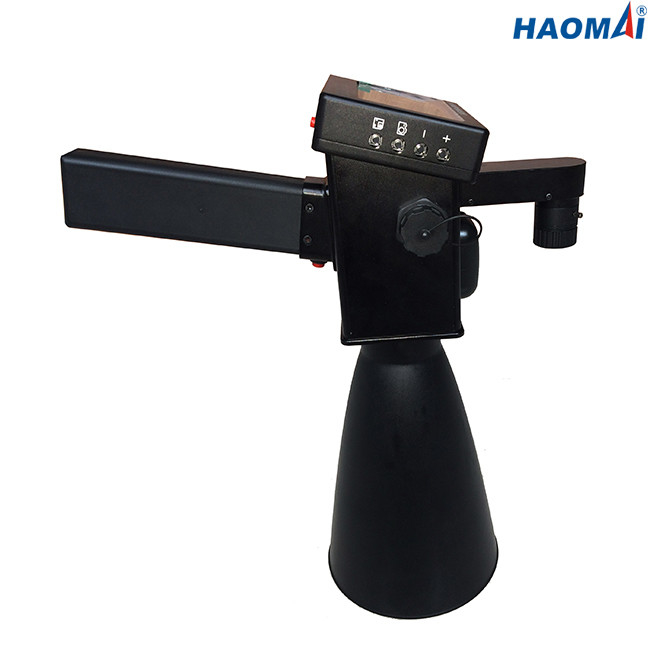

HAOMAI Ultradźwiękowy wykrywacz wyładowań niezupełnych 20-150 kHz ręczny

Detektor częściowego wyładowania dla linii napowietrznej

Model: HJF-750

Detektor wyładowań niezupełnych HJF-750 jest ręcznym, nieinwazyjnym narzędziem do wykrywania aktywności wyładowań niezupełnych urządzeń elektrycznych średniego i wysokiego napięcia, zwłaszcza linii napowietrznych, izolatorów, ograniczników itp. w stanie pracy.

HJF-750 może wykonywać bezdotykowe wykrywanie wyładowań niezupełnych na duże odległości, precyzyjne pozycjonowanie lasera, maksymalną odległość wykrywania do 30 metrów.Obsługuje również test na pojazdach z prędkością 30 km/h.Dzięki wysokiej czułości, silnej kierunkowości i kierunkowości, HJF-750 może dokładnie lokalizować ukryte uszkodzenia linii napowietrznej bez przerw w zasilaniu.Test ultradźwiękowy można przeprowadzić w hałaśliwym otoczeniu, na które nie mają wpływu dźwięki otoczenia.

Używając ładowalnej baterii litowej jako źródła zasilania, może zapewnić pracę HJF-750 przez ponad 8 godzin.

HJF-750 to kompaktowa i lekka konstrukcja, łatwa do przenoszenia, bardzo odpowiednia do wykrywania na żywo zewnętrznych linii napowietrznych.

Główne cechy

● Przenośna konstrukcja, mały rozmiar, niewielka waga, łatwa do przenoszenia

● 4,3-calowy ekran dotykowy do obsługi

● Możliwość wykrywania urządzeń elektrycznych na wolnym powietrzu, znajdowania i lokalizowania wszelkiego rodzaju wyładowań niezupełnych, takich jak wyładowanie koronowe, łuk, rozgorzenie, upływ, przerwanie drutu, ciągnięcie łuku itp.

●Kamera i detektor laserowy zapewniają dokładne pozycjonowanie i łatwe ustawianie ostrości w celu robienia zdjęć wadliwego sprzętu.

● Wykryty nieprawidłowy sygnał ultradźwiękowy jest przekształcany w słyszalny sygnał dźwiękowy i wyjście falowe.

●Wbudowany odbiornik GPS automatycznie przechowuje dane o współrzędnych

● Możliwość testowania temperatury i wilgotności otoczenia w czasie rzeczywistym

● Możliwość zapisywania i odtwarzania danych

●Wysoka czułość i kierunkowość mogą dokładnie zlokalizować uszkodzenie linii napowietrznej.

●Badanie można przeprowadzić w pojeździe poruszającym się z prędkością 30 km/h.

●Nadaje się do pracy w środowisku o dużym natężeniu hałasu, bez wpływu dźwięków otoczenia.

● Testowanie bezdotykowe (efektywna odległość testowania do 30 m) sprawia, że ​​test jest znacznie bezpieczniejszy.

●Możliwość wykrywania wczesnych zjawisk usterek przed innymi metodami wykrywania, takimi jak wykrywanie w podczerwieni.

Dane techniczne

◇System: WINCE6.0

◇Procesor: główna częstotliwość 533 MHz

◇Pamięć: RAM 256 MB DDR2, 1 GB NandFlash

◇Ekran: kolorowy ekran dotykowy TFT o przekątnej 4,3 cala, rozdzielczość 480x272

◇Interfejs: karta pamięci SD, USB, port szeregowy, słuchawki

◇Karta pamięci SD: 8 GB

◇Aparat: 3-megapikselowy aparat o wysokiej rozdzielczości

◇Akcesoria: GPS, urządzenie do pomiaru temperatury/wilgotności, wskaźnik laserowy o wysokiej jasności

◇Funkcja przechowywania: współrzędne GPS, data/godzina, temperatura/wilgotność

◇Zakres częstotliwości: 20-150 kHz

◇Częstotliwość środkowa czujnika: 40kHz

◇Ogólne

●Zasilanie: wbudowana bateria litowa, około 8 godzin na ciągłą pracę

●Ładowarka baterii

Wejście: AC100-240V, 50/60Hz

Wyjście: napięcie 20V, prąd 3,25A

◇Warunki środowiskowe

● Temperatura przechowywania: -20 ° C do 70 ° C (-4 ° F do +158 ° F)

● Temperatura pracy: od -20°C do +50°C (od -4°F do +122°F)

●Wilgotność: <95% RH, bez kondensacji

Ręczny wykrywacz wyładowań niezupełnych HJF-750 jest niezbędnym profesjonalnym narzędziem kontrolnym dla personelu zajmującego się konserwacją linii przesyłowych.
