Przenośny 1-fazowy analizator CT, tester przekładnika prądowego 19,84 funta

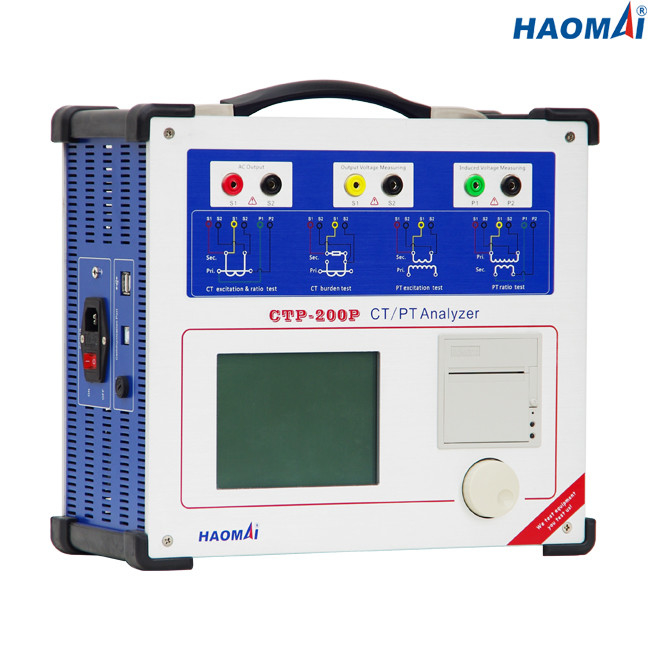

PrzenośnyAnalizator CT

Model: CTP-200P

Przenośny analizator CT CTP-200P umożliwia testowanie przekładników prądowych ochronnych, przekładników prądowych pomiarowych, przekładników prądowych klasy TP i indukcyjnych przekładników prądowych zgodnie z IEC61869-2(IEC60044-1,60044-6), IEC61869-3(IEC60044-2), IEEE/ANSI C57 .13 itp. normy testowe.Umożliwia testowanie napięcia w punkcie kolanowym do 40kV przekładników prądowych i napięciowych na miejscu w sieciach energetycznych lub w zakładach produkcyjnych producentów lub laboratoriach testowych.

Przenośny analizator CT CTP-200P to kompleksowe rozwiązanie do pomiaru wszystkich parametrów bez konieczności stosowania dodatkowego sprzętu (takiego jak skrzynia ładunkowa).

Waga przenośnego analizatora CT CTP-200P wynosi tylko 9 kg (19,84 funta), co jest łatwe do przenoszenia przez inżynierów zajmujących się testowaniem.

Główne cechy

●Możliwość testowania przekładników prądowych zabezpieczających, przekładników prądowych pomiarowych, przekładników prądowych klasy TP i indukcyjnych przekładników prądowych

●Testuj charakterystykę wzbudzenia i krzywą błędu w oparciu o zasadę pomiaru niskiej częstotliwości

●Współczynnik pomiaru, polaryzacja, błąd proporcji i błąd przesunięcia fazowego w oparciu o metodę napięciową

●Zastosuj opatentowaną wielofunkcyjną mysz obrotową, aby zastąpić klawiaturę

● Zastosuj ekran LCD o przekątnej 5,7 cala do wyświetlania

●Zastosuj DSP, ARM i wbudowany system operacyjny LINUX

●Dostępny zarówno test lokalny, jak i test zdalny z komputera

●Większa dokładność pomiaru: 0,05%

●Wydrukuj wyniki testu bezpośrednio przez wbudowaną drukarkę termiczną

●Mały i lekki (9kg / 19,84 funta) dla łatwego transportu

Dane techniczne

●Standard testowy: IEC61869-2(IEC60044-160044-6), IEC61869-3(IEC60044-2), IEEE/ANSI C57.13

●Maksymalny pomiar napięcia kolana: 40kV

●Zakres wyjściowy:

napięcie: 0~180V (RMS)

prąd: 0~12A (RMS), 36A (wartość szczytowa)

● Dokładność pomiaru napięcia: ± 0,05%

● Pomiar współczynnika CT:

zakres: 1 ~ 30000

dokładność: ±0,05%

● Pomiar współczynnika PT:

zakres: 1 ~ 10000

dokładność: ±0,05%

● Pomiar fazy:

dokładność: ±2min

rozdzielczość: 0,01 min

● Pomiar rezystancji uzwojenia wtórnego:

zakres: 0~300Ω

dokładność: 0,1% ± 1mΩ

● Pomiar obciążenia:

zakres: 0~300VA

dokładność: 0,1% ± 0,1VA

●Pojemność pamięci:> 3000 wyników testów grup

●Zasilanie

●Warunki środowiskowe

●Różne

Przenośny analizator CT CTP-200P to potężne narzędzie do testowania przekładników prądowych i napięciowych.
