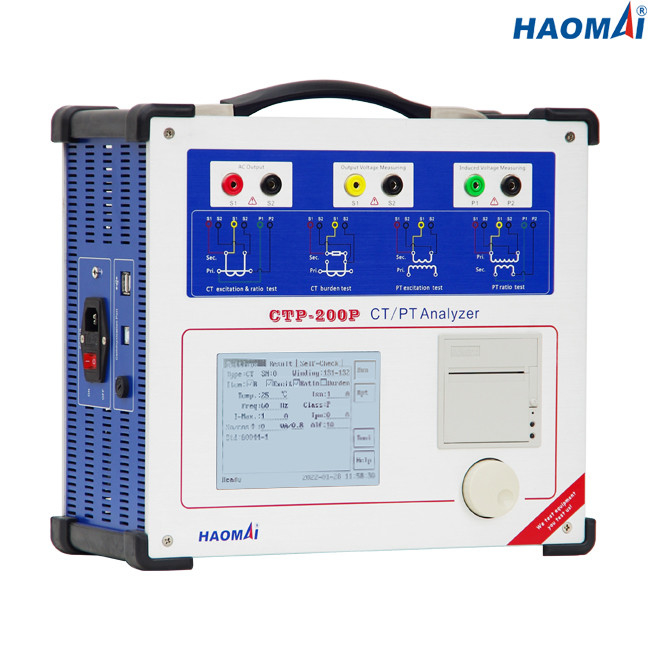

Przenośny tester przekładników prądowych

Model: CTP-200P

Przenośny tester przekładników prądowych CTP-200P jest przeznaczony do automatycznego pomiaru powiązanych parametrów przekładników prądowych (CT), takich jak charakterystyka wzbudzenia, przekładnia zwojowa, polaryzacja, rezystancja uzwojeń, indukcyjność nasycona i nienasycona, procent strumienia remanencji, współczynnik ograniczający dokładność ( ALF) lub współczynnik bezpieczeństwa instrumentu (FS), obciążenie wtórne itp.

CTP-200P umożliwia również symulację przekładni, wtórnej stałej czasowej, ALF i FS przy dowolnie regulowanym obciążeniu oraz prądu pierwotnego również po teście z ustalonymi wynikami testu.

Przenośny tester przekładników prądowych CTP-200P obsługuje również test przekładników napięciowych (VT).Można przetestować stosunek, polaryzację, charakterystykę wzbudzenia i rezystancję uzwojenia przekładnika napięciowego.

Przenośny tester przekładników prądowych CTP-200P jest wytrzymały i odporny na zakłócenia elektryczne w podstacjach wysokiego napięcia.

Główne cechy

● Możliwość testowania przekładników prądowych zabezpieczających, przekładników prądowych pomiarowych, przekładników prądowych PR/PX, przekładników prądowych TPS/TPX/TPY/TPZ i indukcyjnych przekładników napięciowych zdefiniowanych w normach IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ ANSI C57.13

●Testuj charakterystykę wzbudzenia i krzywą błędu w oparciu o zasadę pomiaru niskiej częstotliwości

●Współczynnik pomiaru, polaryzacja, błąd proporcji i błąd przesunięcia fazowego w oparciu o metodę napięciową

●Zastosuj opatentowaną wielofunkcyjną mysz obrotową, aby zastąpić klawiaturę

● Czytelny w słońcu 5,7-calowy ekran LCD do wyświetlania

●Zastosuj DSP, ARM i wbudowany system operacyjny LINUX

●Dostępny zarówno test lokalny, jak i test zdalny z komputera

●Większa dokładność pomiaru: 0,05%

●Maks.badane napięcie w punkcie kolanowym przekładnika prądowego do 40kV

●Wykonuje wtórne testy obciążenia

●Automatyczna demagnetyzacja CT

●Wydrukuj wyniki testu bezpośrednio przez wbudowaną drukarkę termiczną

●Mały i lekki (9kg / 19,84 funta) dla łatwego transportu

Dane techniczne

●Standardy testowe: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Maksymalny pomiar napięcia kolana: 40kV

●Zakres wyjściowy:

napięcie: 0~180V (RMS)

prąd: 0~12A (RMS), 36A (wartość szczytowa)

● Dokładność pomiaru napięcia: ± 0,05%

● Pomiar współczynnika CT:

zakres: 1 ~ 30000

dokładność: ±0,05%

● Pomiar współczynnika PT:

zakres: 1 ~ 10000

dokładność: ±0,05%

● Pomiar fazy:

dokładność: ±2min

rozdzielczość: 0,01 min

● Pomiar rezystancji uzwojenia wtórnego:

zakres: 0~300Ω

dokładność: 0,1% ± 1mΩ

● Pomiar obciążenia:

zakres: 0~300VA

dokładność: 0,1% ± 0,1VA

●Pojemność pamięci:> 3000 wyników testów grup

●Zasilanie

●Warunki środowiskowe

●Różne

Oprogramowanie przenośnego testera przekładników prądowych CTP-200P może działać na komputerze PC z systemem operacyjnym Windows.Bezpłatna aktualizacja wersji oprogramowania.

Przenośny tester przekładników prądowych CTP-200P jest umieszczony w przenośnej obudowie odpornej na wstrząsy i wibracje z uchwytem z boku oraz kółkami i wysuwanym uchwytem.
