| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HAOMAI |
| Orzecznictwo: | ISO9001:2015, Calibration Report |
| Numer modelu: | CTP-120PA |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiation |
| Szczegóły pakowania: | Skrzynia transportowa + Skrzynia ze sklejki |
| Czas dostawy: | 5-10 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 400 zestawów miesięcznie |
| Nazwa produktu: | Analizator CT, tester CT, zestaw testowy CT i PT | Wyjście prądowe: | 0-12A (RMS), 36A (wartość szczytowa) |
|---|---|---|---|
| Wyjście napięciowe: | 0-180 V (RMS) | Dokładność pomiaru współczynnika CT: | ±0,05% |
| Testy wielostopniowe CT: | dostępny | Operacja: | tryb lokalny + tryb PC |
| High Light: | Zestaw testowy transformatora instrumentalnego ISO9001,zestaw testowy transformatora instrumentalnego 36A,wielofunkcyjny automatyczny zestaw testowy transformatora instrumentalnego |
||
W pełni automatyczny system testowy CT/VT
Model: CTP-120PA

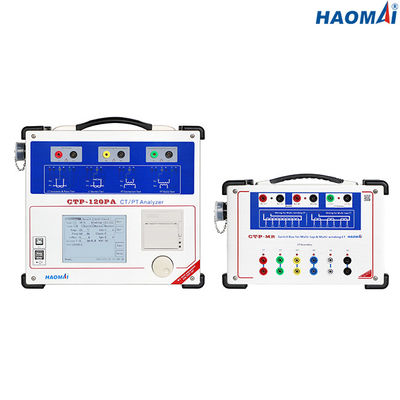

System testowy przekładników prądowych/napięciowych CTP-120PA to w pełni automatyczny system testujący przekładniki prądowe i napięciowe, zaprojektowany specjalnie do testowania przekładników prądowych, napięciowych i przekładników kombinowanych.
CTP-120PA umożliwia szybsze testowanie dzięki Multi-tap Switch Box, który pozwala na bezpośrednie podłączenie do 6 odczepów, w ten sposób podłączenie urządzenia odbywa się tylko raz i bez konieczności dalszej obsługi ręcznej.
Główne testy wykonywane przez CTP-120PA to: wzbudzenie, dokładność, błąd współczynnika i fazy, rezystancja i obciążenie i wszystkie są wykonywane w trybie w pełni automatycznym, bez interwencji użytkownika.Wszystkie testy wykonywane są poprzez generowanie prądu i napięcia.
Wszystkimi funkcjami zarządza czytelny w słońcu ekran TFT LCD o przekątnej 5,7 cala, opatentowana wielofunkcyjna mysz obrotowa, ramię ARM i wbudowany system operacyjny LINUX, zaprojektowany z myślą o środowisku zewnętrznym i bez laptopa.
Wyniki badań są przechowywane w pamięci lokalnej i mogą być przesyłane do komputera PC za pomocą dysku flash USB.
Główne cechy
● Możliwość testowania transformatorów prądowych, napięciowych i kombinowanych
●Wykonywane główne testy: błąd współczynnika i fazy, polaryzacja, wzbudzenie, rezystancja, dokładność, obciążenie
●Do wyboru standardy testowe: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13
●Skrzynka przełączników wielodotykowych opisująca zachowanie przekładnika prądowego
●Zastosuj opatentowaną wielofunkcyjną mysz obrotową, aby zastąpić klawiaturę
● Zastosuj czytelny w świetle słonecznym 5,7-calowy ekran LCD
●Zastosuj DSP, ARM i wbudowany system operacyjny LINUX
●Dostępny zarówno test lokalny, jak i test zdalny z komputera
●Większa dokładność pomiaru: 0,05%
●Automatyczna demagnetyzacja CT
●Wydrukuj wyniki testu bezpośrednio przez wbudowaną drukarkę termiczną
●Możliwość pobierania wyników testów przez dysk flash USB
●Mały i lekki (9kg / 19,84 funta) dla łatwego transportu
Dane techniczne
●Standardy testowe: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13
●Maksymalny pomiar napięcia kolana: 40kV
●Zakres wyjściowy:
napięcie: 0~180V (RMS)
prąd: 0~12A (RMS), 36A (wartość szczytowa)
● Dokładność pomiaru napięcia: ± 0,05%
● Pomiar współczynnika CT:
zakres: 1 ~ 30000
dokładność: ±0,05%
● Pomiar współczynnika PT:
zakres: 1 ~ 10000
dokładność: ±0,05%
● Pomiar fazy:
dokładność: ±2min
rozdzielczość: 0,01 min
● Pomiar rezystancji uzwojenia wtórnego:
zakres: 0~300Ω
dokładność: 0,1% ± 1mΩ
● Pomiar obciążenia:
zakres: 0~300VA
dokładność: 0,1% ± 0,1VA
●Pojemność pamięci:> 3000 wyników testów grup
●Zasilanie
| Znamionowe napięcie wejściowe | dostosowane (AC220V/230V/120V±10%, 1-fazowe) |
| Częstotliwość nominalna | 50/60 Hz |
| Prąd znamionowy | 10A przy 230V / 12A przy 120V |
| Połączenie | standardowe gniazdo AC (IEC 60320) |
●Warunki środowiskowe
| Operacja Temperatura | 0 ... +50 °C (+32 ... +122 °F) |
| Temperatura przechowywania | -25 ... +70 °C (-13 ... +158 °F) |
| Zakres wilgotności | wilgotność względna 5 ... 95%, bez kondensacji |
| Wibracja | IEC 60068-2-6 (20m/s2 przy 10...150 Hz) |
●Różne
| Waga | 9 kg (19,84 funta) |
| Wymiary (szer. x wys. x gł., bez uchwytu) | 340×300×150mm (13,39x11,81x5,91 cala) |
| Port połączenia | 2 porty USB2.0, 1 port komunikacyjny |
W pełni automatyczny tester przekładników prądowych/napięciowych CTP-120PA jest potężnym narzędziem testowym do testowania przekładników prądowych, napięciowych i przekładników kombinowanych.
