| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HAOMAI |
| Orzecznictwo: | ISO9001:2015, Calibration Report |
| Numer modelu: | CTP-120PA |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiation |
| Szczegóły pakowania: | Skrzynia transportowa + Skrzynia ze sklejki |
| Czas dostawy: | 5-10 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 400 zestawów miesięcznie |
| Nazwa produktu: | Analizator CT, tester CT, zestaw testowy CT i PT | Wyjście prądowe: | 0-12A (RMS), 36A (wartość szczytowa) |
|---|---|---|---|
| Wyjście napięciowe: | 0-180 V (RMS) | Dokładność pomiaru współczynnika CT: | ±0,05% |
| Testy wielostopniowe CT: | dostępny | Operacja: | tryb lokalny + tryb PC |
| High Light: | Zestaw testowy transformatora instrumentalnego 50Hz,zestaw testowy transformatora instrumentalnego 60Hz,zestaw testowy transformatora prądowego 40kV |
||
Automatyczny zestaw testowy transformatora instrumentów

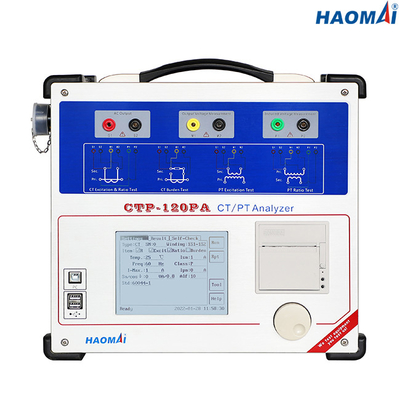

Model: CTP-120PA
Automatyczny Tester Przekładników CTP-120PA jest przenośnym i wielofunkcyjnym testerem do testowania zarówno przekładników prądowych, jak i napięciowych w ich konfiguracji sprzętowej, takiej jak montaż w transformatorach, wyłącznikach olejowych czy rozdzielnicach.Niezbędne jest całkowite odizolowanie sprzętu od instalacji elektrycznej.
Za pomocą jednego przycisku CTP-120PA wykonuje test nasycenia CT i oblicza znamionowy punkt kolanowy zgodnie z normami IEEE C57.13.1, IEC 60044-1, IEC 60044-6 lub IEC 61869 w obu standardach, jak również specjalistyczne przekładniki prądowe takie jak PX, TPS, TPX, TPY i TPZ.Test saturacji może przetestować punkt kolanowy do 40 kV.Umożliwia to testowanie nawet CT klasy większej generacji za pomocą przenośnego przyrządu.
Wiele przekładników prądowych podstacji zawiera wtórny o wielu współczynnikach, dlatego CTP-120PA ma możliwość wykreślania i jednoczesnego wyświetlania do 6 krzywych nasycenia przekładników prądowych.
W ramach programu regularnej konserwacji w celu weryfikacji odczytów fabrycznych i zlokalizowania obecności defektów w przekładnikach napięciowych, CTP-120PA może dokładnie zmierzyć współczynnik, polaryzację, charakterystykę wzbudzenia i rezystancję uzwojenia wtórnego.
Główne cechy
●Możliwość testowania przekładników ochronnych, przekładników prądowych pomiarowych, przekładników prądowych klasy TP i indukcyjnych przekładników napięciowych
●Testuj charakterystykę wzbudzenia i krzywą błędu w oparciu o zasadę pomiaru niskiej częstotliwości
●Współczynnik pomiaru, polaryzacja, błąd proporcji i błąd przesunięcia fazowego w oparciu o metodę napięciową

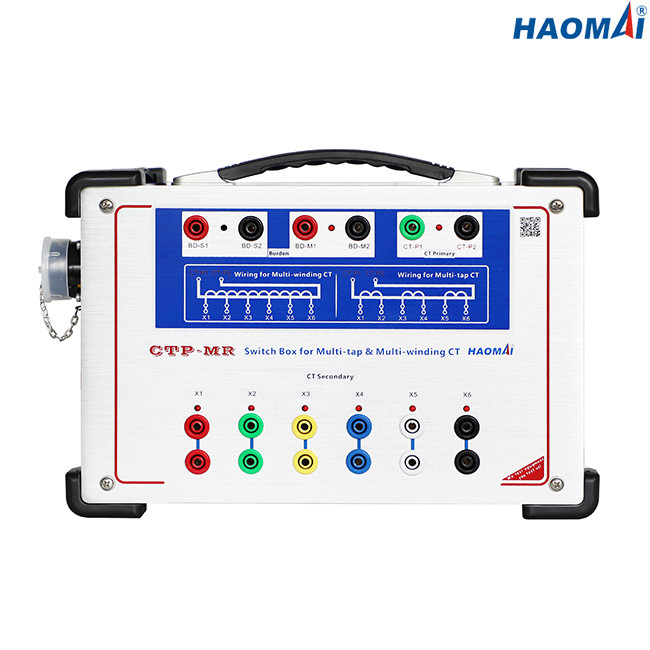

●Możliwość automatycznego testowania wielostopniowych przekładników prądowych bez konieczności ponownego okablowania
●Zastosuj opatentowaną wielofunkcyjną mysz obrotową, aby zastąpić klawiaturę
●Zastosuj 5,7-calowy ekran LCD do wyświetlania
●Zastosuj DSP, ARM i wbudowany system operacyjny LINUX
●Dostępny zarówno test lokalny, jak i test zdalny z komputera
●Większa dokładność pomiaru: 0,05%
●Maksymalny pomiar napięcia kolana 40kV
●Możliwość wykonywania wtórnych testów obciążenia
●Automatyczna demagnetyzacja CT
●Wydrukuj wyniki testu bezpośrednio przez wbudowaną drukarkę termiczną
●Mały i lekki (9kg / 19,84 funta) dla łatwego transportu
Dane techniczne
●Standardy testowe: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13
●Maksymalny pomiar napięcia kolana: 40kV
●Zakres wyjściowy:
napięcie: 0~180V (RMS)
prąd: 0~12A (RMS), 36A (wartość szczytowa)
● Dokładność pomiaru napięcia: ± 0,05%
● Pomiar współczynnika CT:
zakres: 1 ~ 30000
dokładność: ±0,05%
● Pomiar współczynnika PT:
zakres: 1 ~ 10000
dokładność: ±0,05%
● Pomiar fazy:
dokładność: ±2min
rozdzielczość: 0,01 min
● Pomiar rezystancji uzwojenia wtórnego:
zakres: 0~300Ω
dokładność: 0,1% ± 1mΩ
● Pomiar obciążenia:
zakres: 0~300VA
dokładność: 0,1% ± 0,1VA
●Pojemność pamięci:> 3000 wyników testów grup
●Zasilanie
| Znamionowe napięcie wejściowe | dostosowane (AC220V/230V/120V±10%, 1-fazowe) |
| Częstotliwość nominalna | 50/60 Hz |
| Prąd znamionowy | 10A przy 230V / 12A przy 120V |
| Połączenie | standardowe gniazdo AC (IEC 60320) |
●Warunki środowiskowe
| Operacja Temperatura | 0 ... +50 °C (+32 ... +122 °F) |
| Temperatura przechowywania | -25 ... +70 °C (-13 ... +158 °F) |
| Zakres wilgotności | wilgotność względna 5 ... 95%, bez kondensacji |
| Wibracja | IEC 60068-2-6 (20m/s2 przy 10...150 Hz) |
●Różne
| Waga | 9 kg (19,84 funta) |
| Wymiary (szer. x wys. x gł., bez uchwytu) | 340×300×150mm (13,39x11,81x5,91 cala) |
| Port połączenia | 2 porty USB2.0, 1 port komunikacyjny |
●Normy bezpieczeństwa, kompatybilność elektromagnetyczna
| EMC | Produkt jest zgodny z dyrektywą kompatybilności elektromagnetycznej (EMC) 2004/108/WE (zgodny z CE) |
| IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3 | |
| Bezpieczeństwo | Produkt jest zgodny z dyrektywą niskonapięciową 2006/95/WE (zgodny z CE). |
| IEC 61010-1 |
Podczas pracy i rutynowych testów rezystancji uzwojeń DC, możliwe jest namagnesowanie przekładnika prądowego.Automatyczny tester transformatora CTP-120PA zawiera zautomatyzowaną funkcję demagnetyzacji CT, która umożliwia określenie dokładnego punktu zagięcia i przełożenia, zapewniając w ten sposób stabilne, powtarzalne wyniki testu i skraca czas testu.
