Lekki tester transformatora CT PT 40kV ze skrzynką rozdzielczą Multitap

Analizator CT i VTz wieloprzyciskową skrzynką rozdzielczą

Model: CTP-120PA

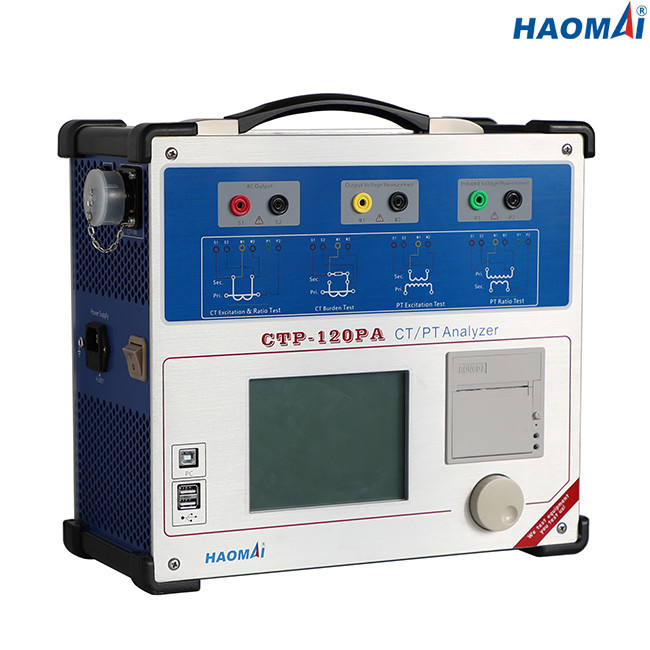

Analizator CT i VT CTP-120PA jest lekkim i przenośnym urządzeniem zdolnym do testowania zarówno przekładników prądowych, jak i napięciowych.

Przy wadze poniżej 9 kg (19,84 funta) CTP-120PA jest wysoce przenośną jednostką, która zapewnia również dokładność testów.CTP-120PA, zdolny do wykonywania pomiarów nasycenia, przekładni, polaryzacji i rezystancji uzwojeń w przekładnikach prądowych, może być również używany do testowania przekładników napięciowych/napięciowych klasy ochrony.

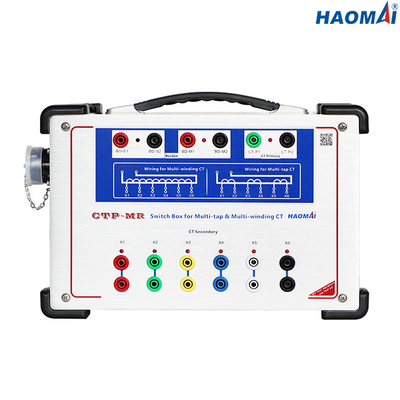

Analizator przekładników prądowych i napięciowych CTP-120PA zapewnia sterowane mikroprocesorem zmienne napięcie i prąd wyjściowy wraz z precyzyjnym oprzyrządowaniem do automatycznego testowania jedno- i wieloprzekładniowych przekładników prądowych i napięciowych.Wyposażona skrzynka przełączników multi-tap ułatwia testowanie wielozaczepowych przekładników prądowych.Łączy się bezpośrednio z wieloprzekładniowym przekładnikiem prądowym i wykonuje testy przekładni na wszystkich odczepach za naciśnięciem przycisku i bez zmiany przewodów.To znacznie skróci czas testowania.

Analizatorem CT & VT CTP-120PA można sterować za pomocą wyświetlacza LCD o wysokiej rozdzielczości i świetle słonecznym 5,7 cala TFT.Ten interfejs umożliwia użytkownikowi szybkie i łatwe przeprowadzanie testów przy użyciu opatentowanej wielofunkcyjnej myszy obrotowej.

Analizator CT & VT CTP-120PA może być również sterowany za pomocą laptopa z oprogramowaniem testującym CTP opartym na systemie operacyjnym Windows.

Główne cechy

●Możliwość testowania przekładników ochronnych, przekładników prądowych pomiarowych, przekładników prądowych klasy TP i indukcyjnych przekładników napięciowych

●Testuj charakterystykę wzbudzenia i krzywą błędu w oparciu o zasadę pomiaru niskiej częstotliwości

●Współczynnik pomiaru, polaryzacja, błąd proporcji i błąd przesunięcia fazowego w oparciu o metodę napięciową

●Możliwość automatycznego testowania wielostopniowych przekładników prądowych bez konieczności ponownego okablowania

●Zastosuj opatentowaną wielofunkcyjną mysz obrotową, aby zastąpić klawiaturę

●Zastosuj 5,7-calowy ekran LCD do wyświetlania

●Zastosuj DSP, ARM i wbudowany system operacyjny LINUX

●Dostępny zarówno test lokalny, jak i test zdalny z komputera

●Większa dokładność pomiaru: 0,05%

●Automatyczna demagnetyzacja CT

●Wydrukuj wyniki testu bezpośrednio przez wbudowaną drukarkę termiczną

●Mały i lekki (9kg / 19,84 funta) dla łatwego transportu

Dane techniczne

●Standardy testowe: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Maksymalny pomiar napięcia kolana: 40kV

●Zakres wyjściowy:

napięcie: 0~180V (RMS)

prąd: 0~12A (RMS), 36A (wartość szczytowa)

● Dokładność pomiaru napięcia: ± 0,05%

● Pomiar współczynnika CT:

zakres: 1 ~ 30000

dokładność: ±0,05%

● Pomiar współczynnika PT:

zakres: 1 ~ 10000

dokładność: ±0,05%

● Pomiar fazy:

dokładność: ±2min

rozdzielczość: 0,01 min

● Pomiar rezystancji uzwojenia wtórnego:

zakres: 0~300Ω

dokładność: 0,1% ± 1mΩ

● Pomiar obciążenia:

zakres: 0~300VA

dokładność: 0,1% ± 0,1VA

●Pojemność pamięci:> 3000 wyników testów grup

●Zasilanie

●Warunki środowiskowe

●Różne

●Normy bezpieczeństwa, kompatybilność elektromagnetyczna

Analizator przekładników prądowych i napięciowych CTP-120PA jest idealnym i unikalnym narzędziem testowym do testowania jedno- i wieloprzekładniowych przekładników prądowych, a także do testowania indukcyjnych przekładników napięciowych.
