9kg Multitap CT PT Current Transformer Analyzer Standard testowy IEC

Analizator przekładników prądowych o wysokiej precyzji

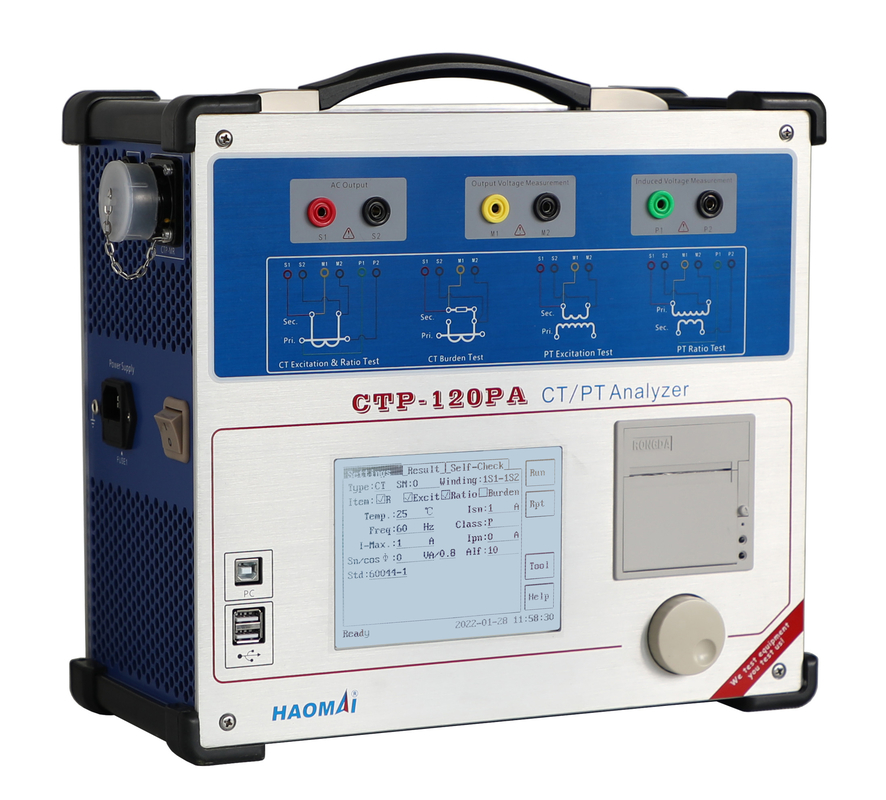

Model: CTP-120PA

Przenośny i wysoce precyzyjny analizator przekładników prądowych CTP-120PA umożliwia wykonanie wszystkich testów przewidzianych przez międzynarodowe standardy dotyczące przekładników prądowych i indukcyjnych przekładników napięciowych.

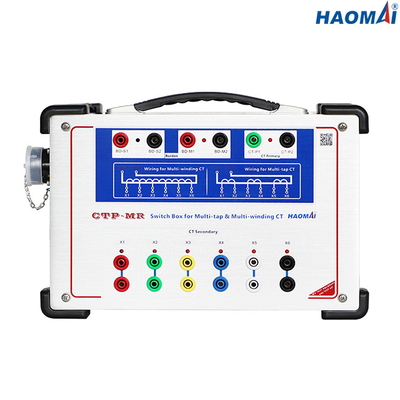

W przypadku testów CT przyrząd można podłączyć bezpośrednio do 6 odczepów za pośrednictwem skrzynki rozdzielczej Multi-tap.W ten sposób połączenie z testowanym urządzeniem odbywa się tylko raz bez konieczności dalszej obsługi ręcznej.

CTP-120PA może być używany jako samodzielna jednostka lub może być sterowany komputerowo.Można go podłączyć do komputera przez port USB.W trybie sterowanym komputerowo zapisy testów mogą być odczytywane z pamięci CTP-120PA lub testy CT mogą być uruchamiane z komputera PC.CTP-120PA jest dostarczany z oprogramowaniem CTP PC.Oprogramowanie CTP PC może być używane do testowania przekładników prądowych lub napięciowych bezpośrednio z komputera PC, automatycznego generowania wyników testów, odczytu zapisów testów z pamięci CTP-120PA i zapisywania zapisów testów w formacie Word.

Przyrząd jest umieszczony w przenośnym pudełku, które jest wyposażone w pokrywę i uchwyty ułatwiające transport.

Główne cechy

●Możliwość testowania przekładników prądowych zabezpieczających, przekładników prądowych pomiarowych, przekładników prądowych klasy TP i indukcyjnych przekładników prądowych

●Testuj charakterystykę wzbudzenia i krzywą błędu w oparciu o zasadę pomiaru niskiej częstotliwości

●Współczynnik pomiaru, polaryzacja, błąd proporcji i błąd przesunięcia fazowego w oparciu o metodę napięciową

●Możliwość automatycznego testowania wielostopniowych przekładników prądowych bez konieczności ponownego okablowania

●Zastosuj opatentowaną wielofunkcyjną mysz obrotową, aby zastąpić klawiaturę

● Zastosuj ekran LCD o przekątnej 5,7 cala do wyświetlania

●Zastosuj DSP, ARM i wbudowany system operacyjny LINUX

●Dostępny zarówno test lokalny, jak i test zdalny z komputera

● Większa dokładność pomiaru: 0,05%

●Wydrukuj wyniki testu bezpośrednio przez wbudowaną drukarkę termiczną

●Mały i lekki (9kg / 19,84 funta) dla łatwego transportu

Dane techniczne

●Standard testowy: IEC61869-2(IEC60044-160044-6), IEC61869-3(IEC60044-2), IEEE/ANSI C57.13

●Maksymalny pomiar napięcia kolana: 40kV

●Zakres wyjściowy:

napięcie: 0~180V (RMS)

prąd: 0~12A (RMS), 36A (wartość szczytowa)

● Dokładność pomiaru napięcia: ± 0,05%

● Pomiar współczynnika CT:

zakres: 1 ~ 30000

dokładność: ±0,05%

● Pomiar współczynnika PT:

zakres: 1 ~ 10000

dokładność: ±0,05%

● Pomiar fazy:

dokładność: ±2min

rozdzielczość: 0,01 min

● Pomiar rezystancji uzwojenia wtórnego:

zakres: 0~300Ω

dokładność: 0,1% ± 1mΩ

● Pomiar obciążenia:

zakres: 0~300VA

dokładność: 0,1% ± 0,1VA

●Pojemność pamięci:> 3000 wyników testów grup

●Zasilanie

●Warunki środowiskowe

●Różne

Przenośny i bardzo precyzyjny analizator przekładników prądowych CTP-120PA jest potężnym narzędziem do wykonywania wszystkich testów przekładników prądowych i indukcyjnych przekładników napięciowych.
