| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HAOMAI |
| Orzecznictwo: | ISO9001:2015, Test Report, Calibration Report |
| Numer modelu: | CTP-200P |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiation |
| Szczegóły pakowania: | Skrzynia transportowa + Skrzynia ze sklejki |
| Czas dostawy: | 5-10 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 400 zestawów miesięcznie |
| Nazwa produktu: | Analizator CT, tester CT, zestaw testowy CT, system testowy CT/VT | Wyjście prądowe: | 0-12A (RMS), 36A (wartość szczytowa) |
|---|---|---|---|
| Wyjście napięciowe: | 0-180 V (RMS) | Dokładność pomiaru współczynnika CT: | ±0,05% |
| Max. Maks. Knee-point Voltage Napięcie w punkcie kolana: | 40kV | Operacja: | tryb lokalny lub tryb PC |
| High Light: | Zestaw testowy transformatora CT,zestaw testowy transformatora PT,lekki zestaw testowy CT |
||

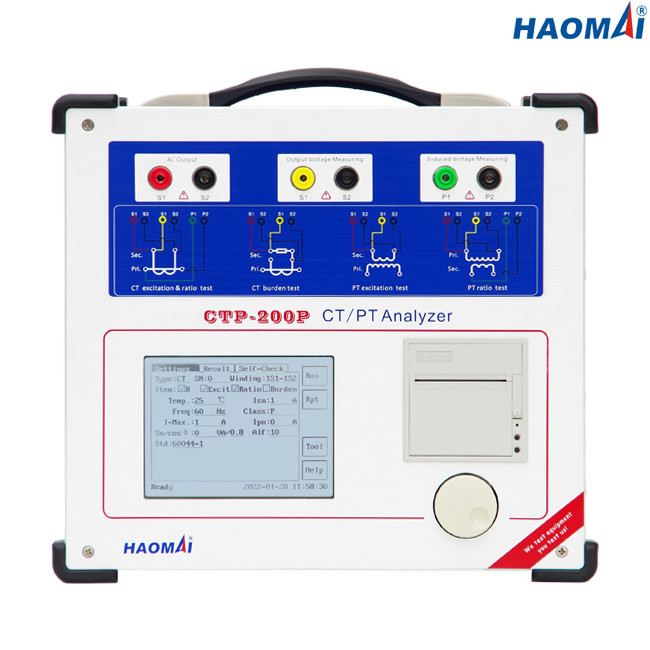

Uniwersalny tester CT i PT
Model:CTP-200P
Uniwersalny tester CT i PT CTP-200P jest lekkim przenośnym przyrządem terenowym przeznaczonym do testowania CT i PT zainstalowanych w systemie użyteczności publicznej.Może być używany do wielu rutynowych testów warsztatowych, a także testów terenowych.
Uniwersalny tester przekładników prądowych i przekładników prądowych CTP-200P może testować przekładniki prądowe pomiarowe, ale może również testować przekładniki prądowe przekładników prądowych pod kątem błędu przekładni i fazy przy normalnym obciążeniu zgodnie z normami IEC61869-2, IEC60044-1,60044-6 i IEEE/ANSI C57. 13.
W trybie testu lokalnego operator może używać opatentowanej wielofunkcyjnej myszy obrotowej na panelu przednim do wprowadzania informacji o testowanym przedmiocie.Czytelny w słońcu ekran LCD o przekątnej 5,7 cala wyświetla kluczowe informacje i końcowe wyniki testów.
W celu w pełni automatycznego testowania na komputerze PC, każda jednostka CTP-200P jest dostarczana z instalacyjną wersją oprogramowania CTP.Oprogramowanie CTP jest przeznaczone do pracy na komputerze z systemem operacyjnym Windows 10.
Główne cechy
● Możliwość testowania przekładników prądowych zabezpieczających, przekładników prądowych pomiarowych, przekładników prądowych PR/PX, przekładników prądowych TPS/TPX/TPY/TPZ i indukcyjnych przekładników prądowych
●Testuj charakterystykę wzbudzenia i krzywą błędu w oparciu o zasadę pomiaru niskiej częstotliwości
●Współczynnik pomiaru, polaryzacja, błąd proporcji i błąd przesunięcia fazowego w oparciu o metodę napięciową
●Zastosuj opatentowaną wielofunkcyjną mysz obrotową, aby zastąpić klawiaturę
● Zastosuj ekran LCD o przekątnej 5,7 cala do wyświetlania
●Zastosuj DSP, ARM i wbudowany system operacyjny LINUX
●Dostępny zarówno test lokalny, jak i test zdalny z komputera
●Większa dokładność pomiaru: 0,05%
●Maks.badane napięcie w punkcie kolanowym przekładnika prądowego do 40kV
●Automatyczna demagnetyzacja CT
●Wydrukuj wyniki testu bezpośrednio przez wbudowaną drukarkę termiczną
●Mały i lekki (9kg / 19,84 funta) dla łatwego transportu
Dane techniczne
●Standard testowy: IEC61869-2(IEC60044-160044-6), IEC61869-3(IEC60044-2), IEEE/ANSI C57.13
●Maksymalny pomiar napięcia kolana: 40kV
●Zakres wyjściowy:
napięcie: 0~180V (RMS)
prąd: 0~12A (RMS), 36A (wartość szczytowa)
● Dokładność pomiaru napięcia: ± 0,05%
● Pomiar współczynnika CT:
zakres: 1 ~ 30000
dokładność: ±0,05%
● Pomiar współczynnika PT:
zakres: 1 ~ 10000
dokładność: ±0,05%
● Pomiar fazy:
dokładność: ±2min
rozdzielczość: 0,01 min
● Pomiar rezystancji uzwojenia wtórnego:
zakres: 0~300Ω
dokładność: 0,1% ± 1mΩ
● Pomiar obciążenia:
zakres: 0~300VA
dokładność: 0,1% ± 0,1VA
●Pojemność pamięci:> 3000 wyników testów grup
●Zasilanie
| Znamionowe napięcie wejściowe | dostosowane (AC220V/230V/120V±10%, 1-fazowe) |
| Częstotliwość nominalna | 50/60 Hz |
| Prąd znamionowy | 10A przy 230V / 12A przy 120V |
| Połączenie | standardowe gniazdo AC (IEC 60320) |
●Warunki środowiskowe
| Operacja Temperatura | 0 ... +50 °C (+32 ... +122 °F) |
| Temperatura przechowywania | -25 ... +70 °C (-13 ... +158 °F) |
| Zakres wilgotności | wilgotność względna 5 ... 95%, bez kondensacji |
| Wibracja | IEC 60068-2-6 (20m/s2 przy 10...150 Hz) |
●Różne
| Waga | 9 kg (19,84 funta) |
| Wymiary (szer. x wys. x gł., bez uchwytu) | 340×300×150mm (13,39x11,81x5,91 cala) |
| Port połączenia | 2 porty USB2.0, 1 port komunikacyjny |
Uniwersalny tester CT i PT CTP-200P jest potężnym i niezawodnym narzędziem dla inżynierów do testowania przekładników prądowych i napięciowych w podstacjach.
